تركيب النافذة في المبنى المعدني بالطريقة الصحيحة

يمكنك إضافة نافذة إلى أي مبنى معدني تقريبًا، سواء كان جديدًا أو موجودًا بالفعل. ما يحدد ما إذا كانت ستتسرب أو تهبط أو تُبطل الضمان هو مكان القطع وكيفية تأطير الفتحة. فالنافذة المثبتة في فتحة واضحة ومربوطة بفولاذ معزز ستدوم أطول من تلك المثبّتة بمسمار فوق ضلع اللوح بجانب دعامة. يرشدك هذا الدليل إلى اختيار النافذة، وإيجاد الموقع الذي يسمح به إطار الفولاذ، بالإضافة إلى كيفية القطع والتأطير والختم وتحديد الميزانية للحصول على فتحة تتحمل الرياح والأمطار.

أنواع النوافذ وكيفية تثبيتها على الفولاذ

تنقسم نوافذ المباني المعدنية إلى مجموعتين حسب طريقة تثبيتها: نوافذ ذات نظام تأطير ذاتي تُثبَّت بالمسمار على اللوح الخارجي، ونوافذ تقليدية تُركّب داخل الفتحة الفولاذية. ويؤثر هذا الاختلاف على معظم الخيارات الأخرى التي تتخذها.

تُثبت النافذة ذات التأطير الذاتي على أكبر ضلع في لوحة الجدار ولا تحتاج إلى إطار منفصل للفتحة، مما يجعلها الخيار السريع ومنخفض التكلفة للمستودعات والمرائب والمتاجر. وهي لا تحمل أي حمولة بنائية وتُغلق بإحكام على وجه اللوح، لذا فهي مناسبة للوحدات الثابتة أو المنزلقة الأصغر حجمًا. أما النافذة التقليدية فتُركّب داخل إطار فرعي فولاذي معزز مدمج في الجدار. وهذا الإطار الفرعي يحافظ على استقامة الوحدة، وينشر ضغط الرياح داخل الهيكل، كما يوفّر ختمًا أكثر إحكامًا وأطول عمرًا، لذا فهو الخيار الأفضل للنوافذ الكبيرة أو الزجاجية ذات الطابع المعماري. ومعرفة المسار الذي تسلكه تخبرك بحجم الفتحة التي يمكنك قصها وكمية التعزيز اللازمة لها.

تتبع أنماط النوافذ الفئات السكنية والتجارية المعتادة: وحدات ثابتة لدخول الضوء الطبيعي فقط، ونوافذ منزلقة أفقية ونوافذ معلقة واحدة أو مزدوجة للتهوية، ونوافذ كاسمنت أو نوافذ مظلة عندما تريد تدفقًا موجهًا للهواء. عادةً ما تكون الإطارات مصنوعة من الفينيل أو الألمنيوم ذي الفاصل الحراري أو الألياف الزجاجية؛ وفي المناطق الساحلية أو ذات الرطوبة العالية، تقاوم الإطارات الفولاذية المجلفنة أو ذات النوعية البحرية التآكل بشكل أفضل. أما بالنسبة للزجاج نفسه، فإن الوحدات المزدوجة المعزولة والمطلية بطبقة Low-E تقلل انتقال الحرارة عبر جدار رقيق موصل في العادة. والنافذة هي مجرد إضافة أخرى إلى... مكونات المباني المعدنية الذي يجب أن يتناسب مع مظهر اللوح، لذا احرص على مطابقة الوحدة وحافتها مع نظام الجدران الخاص بك. الـ خيارات الكسوة الفولاذية على المبنى تُحدد كيفية إحكام إغلاق النافذة ضد الأضلاع.

أين يمكن وضع النافذة في إطار فولاذي

يجب أن تكون فتحة النافذة في جدار خالٍ من العوائق، بعيدًا عن الأعمدة، والدعامات X، والأطر الصلبة الرئيسية التي تحمل أحمال المبنى. فإذا قمت بعمل فتحة في أي من هذه العناصر، فإنك بذلك تستبدل نافذةً بمشكلة إنشائية.

تُوضع أعمدة الأطر الصلبة عند خطوط الحجرات، عادةً على مسافة تتراوح بين 20 إلى 25 قدمًا، ولا يجوز أن تحتل النافذة هذا الخط. وتُعتبر الدعامات X المائلة القاعدة التي لا يُسمح بتجاوزها، لأنها تقاوم قوى الرياح والزلازل؛ ولذلك يجب أن تقع الفتحة في حجرة خالية من أي دعامات. كما ينبغي أن تتماشى الفتحة مع القضبان الأفقية وعوارض السقف. غالبًا ما تمتد القضبان على مسافة نحو خمسة أقدام بين مركزين، مما يحدد نطاق الارتفاع العملي للنافذة قبل الحاجة إلى إضافة أو إعادة ترتيب الإطار. ومن المفيد مراجعة المخططات الإنشائية للمبنى قبل وضع أي علامات، لتعرف أماكن الأعمدة والقضبان، الدعامات الجانبيةوالدعامات بالفعل. الـ جدار المبنى الفولاذي يوضح التخطيط بعد ذلك أي الألواح يمكنك فتحها دون لمس مسار الحمل.

يُحدث التوقيت فرقًا في العمل. في المبنى الجديد، قم بتحديد كل نافذة خلال مرحلة التصميم حتى يقوم مهندسو الشركة المصنعة بتضمين الفتحات المسبقة الإطار، وتعزيز أطراف النوافذ والرؤوس، ضمن ألواح الجدران قبل شحنها. هذا الخيار أقل تكلفة بكثير من إجراء القطع في الموقع لاحقًا، كما يحافظ على صلابة اللوح منذ البداية. وبصفتها شركة تصنيع هياكل فولاذية تتولى التصميم والتصنيع والتركيب داخليًا، تستطيع KAFA دمج جدول النوافذ في تصميم المباني الفولاذية وتصنيع الفتحات المدعمة مسبقًا. أما في المبنى القائم، فالعمل يكون عبارة عن تعديل لاحق. تقوم هنا بقطع اللوح المركب في الموقع، وأحيانًا تستبدل قسمًا كاملًا من اللوح إذا كان القطع غير موفق، ثم تضيف التعزيزات في مكانها مع إمكانية الوصول من جانب واحد فقط. وفي الحالتين، إذا كنت تخطط لمساحة كبيرة من الزجاج أو اضطررت إلى نقل أحد الدعامات، فأخبر الشركة المصنعة قبل بدء التصميم، وليس بعد تصنيع الألواح.

أدوات ومواد للعمل

يتطلب قطع وإغلاق جدار فولاذي أدوات قطع معتمدة للمعادن، ومسامير ذاتية الثقب، ومجموعة متعددة الطبقات من مواد العزل ضد العوامل الجوية. اجمع كل المستلزمات قبل فتح اللوح، لأن جدارًا مقطوعًا نصفًا ليس شيئًا يمكن تركه بين عشية وضحاها.

• القطع والتخطيط: شريط قياس، مستوى، قلم تحديد، ومثقاب كهربائي؛ ومنشار بمنشار يدوي أو منشار ذي حركة ترددية مزود بشفرة معدنية أو مقص كهربائي لإجراء القطع بنفسك، أو قاطع بلازما أو منشار CNC للحصول على حافة نظيفة بجودة المصنع.
• الإطار والتثبيت: أنبوب فولاذي أو خشب معالج بالضغط للإطار الفرعي المدعم، بالإضافة إلى مسامير ذاتية الثقب والتشطيب مخصصة لسماكة اللوح.
• العزل ضد العوامل الجوية: طبق سفلي، شريط وقاية ذاتي اللصق، شريط بوتيل، مادة سيليكون أو بولي يوريثان عازلة من الدرجة الخارجية، قناة J أو زخرفة J، وشرائط إغلاق رغوية لضلوع اللوح.
• السلامة: قفازات مقاومة للقطع، وحماية للعينين، وحماية للسمع، نظرًا لأن حواف الفولاذ المقطوعة حادة والعمل صاخب.

القطع، وإعداد الإطار، وتركيب النافذة

يتم تنفيذ عملية التركيب وفق ترتيب ثابت: التأكد من فتحة الباب، وقطعها، وتدعيمها، ثم تركيب النافذة وتثبيتها، لأن كل خطوة تثبت ما يليها. فإذا تم تجاوز مرحلة التدعيم، يتحول القطع النظيف إلى لوحة مموجة ومتسربة.

• تحقق من الموقع مقارنةً بالرسومات الإنشائية، وتأكد مرة أخرى من خلوّ المنطقة من أي دعامة أو عمود أو إطار رئيسي. ارسم علامة على اللوحة لتحديد الفتحة، مع محاذاة الخطوط مع الأضلاع العالية حتى تُغلق النافذة بشكل متساوٍ.
• اجعل أبعاد الفتحة المؤطرة أكبر بنحو ربع بوصة من أبعاد النافذة من جميع الجهات. يتيح هذا الهامش إمكانية ضبط مستوى الوحدة باستخدام الحشوات، كما يوفّر مساحة لتمدد الفولاذ وانكماشه.

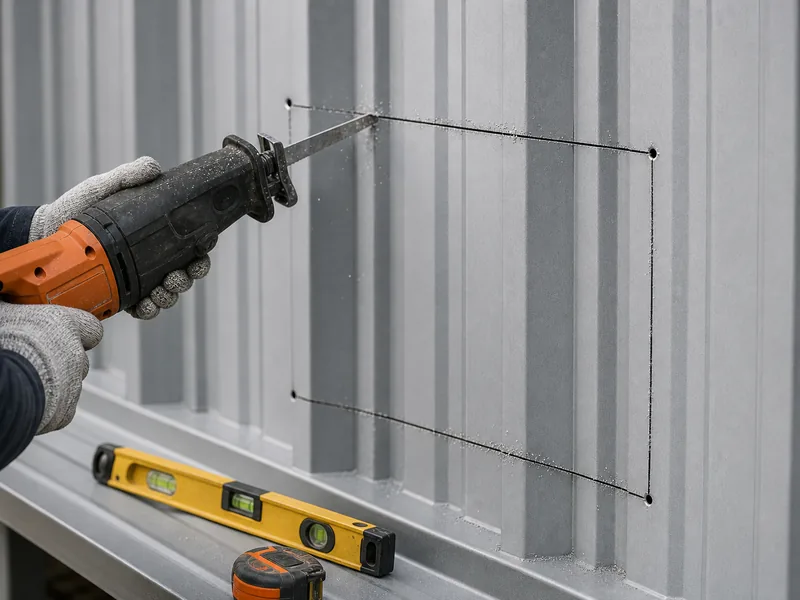

• قم بحفر ثقب تجريبي في كل زاوية، ثم اقطع على طول الخط باستخدام شفرة معدنية، وقم بإزالة الزوائد من الحواف كي لا تؤدي إلى قطع الشريط الواقي أو إيذاء يديك.

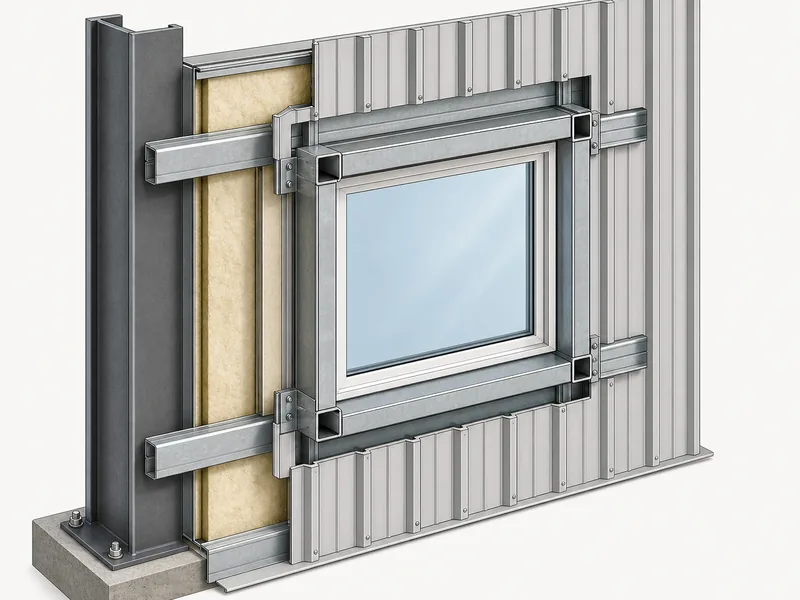

• اصنع الإطار الداعم الفرعي من أنبوب فولاذي أو خشب، وثبته حول الفتحة. فهو يحمل وزن النافذة ويعيد الصلابة التي فقدتها اللوحة عند قطعها.
• ركّب النافذة في الفتحة، وثبتها بالحشوات لتكون مستوية وعمودية، وتحقق من مربعية التركيب قبل تثبيت البرغي. استخدم مسامير ذاتية الثقب لتثبيت النافذة عبر الإطار، بحيث تكون مشدودة بما يكفي لكن دون إفراط. فإذا أدرتها بقوة، ستُشوّه الإطار وتمنع الحركة الحرارية التي كان الغرض من الفجوة السماح بها.

تثبيت وعزل فتحة محكمة الإغلاق ضد الماء

تُنظَّم إدارة المياه من الأسفل إلى الأعلى: أولاً صينية العتب، ثم الشريط الواقي على جانبي الإطار والجزء العلوي، ثم مادة العزل والزخرفة التي تدفع المياه نحو الخارج. إذا عكست هذا الترتيب في أي مكان، فإنك تُنشئ مجرى يدفع المياه إلى داخل الجدار.

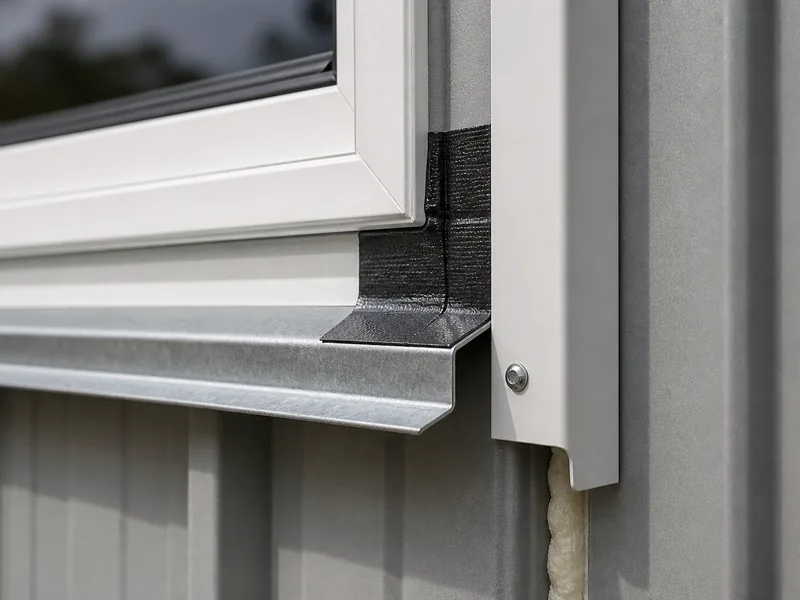

ابدأ بوضع صينية العتب في أسفل الفتحة بحيث تتدفق أي مياه تتسلل خلف الإطار إلى الخارج. ضع شريطًا لاصقًا من البوتيل حول إطار النافذة والإطار الفرعي. بعد ذلك، ألصق شريطًا واقٍ ذاتي اللصق على جانبي الإطار وفوقه، مع تداخل كل قطعة فوق الأخرى كما تتداخل صفائح السقف. اغلق الحافة الخارجية بمادة سيليكون مناسبة للاستخدام الخارجي، ثم ثبّت زوايا أو زخارف على شكل حرف J على جانبي الإطار وعلى طول العتب، مع تداخلها نحو الأسفل بحيث تُصرف المياه بعيدًا عن الفتحة عند كل وصلة. املأ الفجوات بين الزخارف وأضلاع اللوح باستخدام رغوة إغلاق لتغطية الفجوات التي تتركها التعرجات. وبعد تركيب الزخارف، اختبر النافذة أثناء عملها الكامل، واملأ أي فجوات صغيرة بالرغوة، ثم افحص الفتحة بحثًا عن تسربات بعد أول مطر غزير. فالمسودة أو العتب الرطب أسهل بكثير في الإصلاح من التعفن الذي يُكتشف بعد عام.

التكلفة والأخطاء الشائعة التي ترفعها

الميزانية تحسب للنافذة الواحدة، لا للمبنى بأكمله، لأن المواد والعمالة والتراخيص تختلف بشكل كبير بين جدار فولاذي مقطوع ومُعزز وبين جدار بإطار خشبي. الأرقام أدناه تشمل النافذة والمسامير والزخارف؛ وهي لا تشمل التشطيب الداخلي، وإعادة تمديد الكهرباء، ولا أي تعديل هيكلي إذا احتاجت دعامة ما إلى إعادة نقلها.

تبلغ تكلفة الوحدات القياسية المصنوعة من الفينيل حوالي 200 إلى 800 دولار لكل وحدة من حيث المواد، بينما ترتفع تكلفة الوحدات المعمارية أو ذات الإطار الفولاذي لتتراوح بين 700 و2,000 دولار أو أكثر للنافذة الواحدة. أما العمالة اللازمة لتركيب بسيط فتبلغ عادةً 400 إلى 600 دولار للنافذة، لكنها قد تصل إلى نحو 1,800 دولار عندما يتطلب الأمر قطع جدار فولاذي، وتعزيزه، وإعادة تركيب الشريط الواقي. وتتراوح تكلفة التراخيص والتسليم بين 100 و300 دولار تقريبًا، حسب الموقع. ويمكن أن تقلل الفتحات المُعدّة مسبقًا والتي تُطلب مع بناء المبنى من الحاجة إلى عمالة في الموقع، إذ يتم القطع والتعزيز في المصنع بدلاً من القيام بذلك على السلم.

معظم التجاوزات في التكلفة تعود إلى نفس الأخطاء التي يمكن تجنّبها:

• قطع الدعامة على شكل X، أو العارضة، أو العمود، مما يستلزم إجراء إصلاح هيكلي إضافي فوق النافذة.
• تخطي الإطار الفرعي المُعزز، مما يؤدي إلى تشوه اللوح وفشل الختم.
• شدّ البراغي بشكل مفرط، مما يشوه الإطار ويؤدي إلى كسر ختم العزل ضد العوامل الجوية.
• إغفال صفيحة العتب أو تركيب الشريط الواقي بطريقة خاطئة، مما يؤدي إلى تدفق المياه نحو الداخل.
• تجاهل متطلبات الكود المتعلقة بالزجاج الآمن ومخارج الطوارئ: قد يتطلب الزجاج المثبت قرب الأرض، عادةً ضمن مسافة حوالي 18 بوصة، زجاجًا آمنًا مقوى، كما قد تحتاج الغرفة الصالحة للعيش إلى وحدة مصنفة لمخارج الطوارئ.
• عدم إبلاغ الشركة المصنعة عن الفتحات قبل البدء في التصميم الهندسي، مما يحوّل التفاصيل المصنوعة في المصنع إلى إعادة عمل في الموقع.

خطط للفتحة قبل أن تبدأ بالقطع

النافذة التي يمكن تركيبها بشكل نظيف هي تلك التي تم تحديد موقع فتحتها وتحديد مقاساتها وتعزيزها قبل استخدام المنشار على الإطلاق. قم أولاً بتثبيت الموقع وفقاً للمخططات الإنشائية، ثم اختر بين نافذة ذات إطار ذاتي أو نافذة مؤطرة داخل إطار فولاذي مُعزز، وأخيراً اختر الشريط الواقي المناسب لمناخك. في المباني الجديدة، ادمج الفتحات في التصميم بحيث يتم تصنيع التعزيز أثناء البناء بدلاً من إضافته لاحقاً. بالنسبة لمشروع بإطار فولاذي، فإن هذا القرار التصميمي الواحد كفيل بمنع تحول النافذة إلى مصدر تسريب أو مشكلة في مسار الأحمال. إذا كنت تقوم بتحديد مقاسات الفتحات لبناء جديد، اطلب عرض سعر مع إرفاق جدول النافذة بحيث يتم تصميم تعزيز العضادة والرأس قبل تصنيع الألواح.
