كل مبنى فولاذي يحمل ثلاثة أنواع من الأوزان في آن واحد، وهي ليست قابلة للتبادل. الحمل الثابت هو الوزن الذاتي الدائم للهيكل نفسه: الإطار الجامد، وألواح السقف والجدران، والمدادات، وأي شيء يُثبَّت بشكل دائم. الحمل الحي هو الوزن المتغير الذي يكتسبه المبنى من طريقة استخدامه، مثل الأشخاص والبضائع المخزنة والمعدات المتحركة. حمل الثلج هو الوزن الموسمي للثلج والجليد المتراكم على السقف. تتعامل الأكواد معه كحمل بيئي مستقل بدلاً من دمجه مع الحمل الحي العادي. التمييز بين الأنواع الثلاثة مهم لأن كل نوع يتصرف بشكل مختلف. معًا، تحدد حجم الإطار، وتباعد المدادات، وميل السقف في أي مبنى معدني تجاري.
ما هو الحمل الميت في مبنى فولاذي

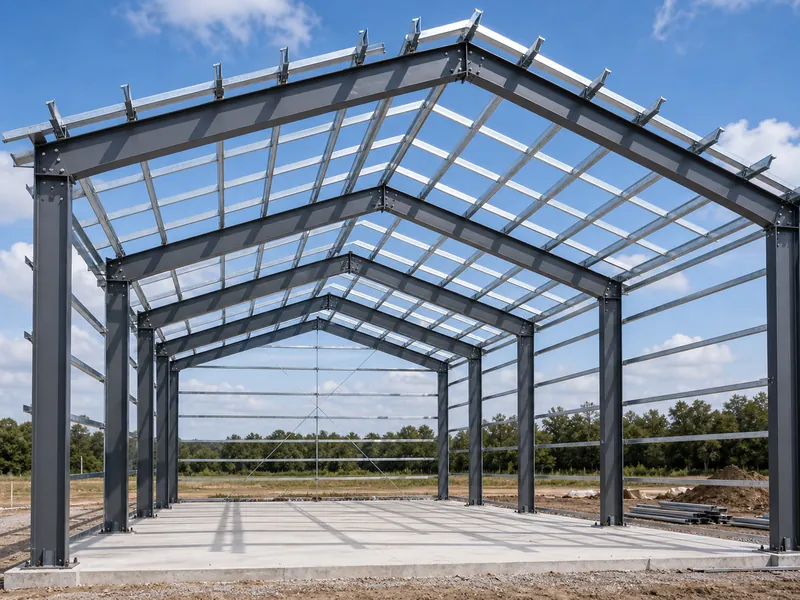

الحمل الميت هو الوزن الدائم والقابل للتنبؤ الذي يحمله مبنى فولاذي من مواده الخاصة وأي شيء مثبت بشكل دائم عليه. في إطار فولاذي مهندس مسبقًا، يشمل ذلك أعمدة وعوارض الإطار الصلبة، وكسوة السقف والجدران، وعوارض purlins و girts ذات المقاطع Z و C التي تثبت الألواح. العناصر الثابتة تُحتسب أيضًا، مثل مجاري الهواء، خطوط الرشاشات، الأسقف، والعزل. عادةً ما يجمع المصممون وزن تلك الخدمات المثبتة بشكل دائم تحت بند "حمل إضافي" واحد لضمان عدم إغفال أي شيء. الخاصية المفيدة للحمل الميت هي أنه بالكاد يتغير بمجرد أن يصبح المبنى قائمًا، لذا يمكن تقديره بدقة من قائمة المواد. هذه القدرة على التنبؤ هي السبب في تطبيق قوانين البناء عامل أمان أصغر للحمل الميت مقارنة بالأوزان المتحركة.
ما هو الحمل الحي ولماذا يتغير
على عكس الحمل الثابت، يتغير الحمل الحي مع كيفية إشغال المبنى واستخدامه، مما يجعله أصعب بكثير في التنبؤ. يشمل الأشخاص والأثاث والمخزون المخزن والرافعات الشوكية وأي معدات يمكن إضافتها أو نقلها أو إزالتها على مدى عمر المبنى. تحمل الأسطح أيضًا حملًا حيًا، خاصة العمال والأدوات والمواد الموجودة أثناء البناء والصيانة اللاحقة. لهذا السبب يُصمَّم السقف لتحمل حد أدنى من الحمل الحي حتى في الأماكن التي لا تشهد ثلوجًا أبدًا. ولأن الاستخدام يتفاوت على نطاق واسع، تحدد الأكواد الحد الأدنى من الأحمال الحية حسب نوع الإشغال بدلاً من تركها للتخمين. الأرقام عادة ما تقترب من 40 رطل/قدم مربع للأرضيات السكنية، وحوالي 50 رطل/قدم مربع للمكاتب، وأعلى من ذلك للتجزئة أو التخزين. بعض الاستخدامات تدفع الرقم إلى أبعد من ذلك بكثير. إن رافعة علوية تعمل على طول ورشة عمل تضيف حملًا حيًا ثقيلًا ومتحركًا يجب أن يُصمَّم الإطار وعوارض المدرج لتحمله منذ البداية.
ما هو الحمل الثلجي وما الذي يدفعه

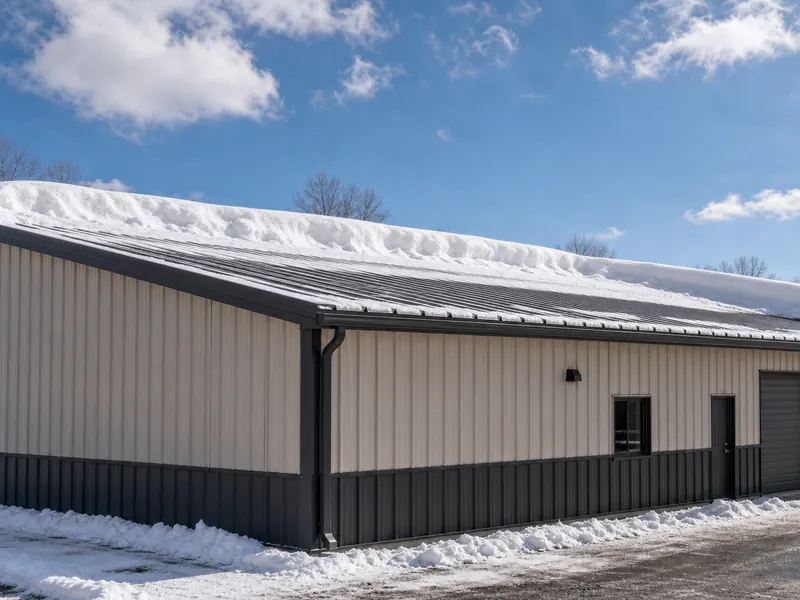

يعكس حمل الثلج وزن الثلج والجليد المتراكم على السقف، وتتعامل معه الأكواد كحمل بيئي منفصل بدلاً من إدراجه ضمن الحمل الحي العادي. سبب الانقسام هو السلوك. حمل السقف الحي هو تحميل قصير الأمد وقابل للحركة للصيانة والوصول. أما الثلج، على النقيض، فيمكن أن يبقى لأسابيع، ويتراكم في طبقات، وينجرف إلى جيوب عميقة ضد الحواجز أو حيثما ينخفض السقف أو يرتفع. تبدأ كمية الثلج التي يجب أن يتحملها السقف من حمل الثلج الأرضي المحدد للموقع. يتراوح هذا الرقم من لا شيء تقريبًا عبر الجنوب الدافئ إلى أكثر من 50–70 رطل/قدم مربع في المناطق الشمالية والجبلية، وتأتي القيمة الخاصة بالموقع من ASCE 7 أو قانون البناء المحلي، وليس من قاعدة تقريبية. من هناك، يعدل ميل السقف الرقم: المنحدر الأكثر انحدارًا يتخلص من الثلج ويخفض الحمل المتوازن، على الرغم من أنه يثير أيضًا مسألة أين يهبط الثلج المنزلق وكيف تتشكل الانجرافات. التعرض، والحرارة المتسربة عبر السقف، وفئة أهمية المبنى تحرك الرقم أكثر. بالنسبة لسقف فولاذي واسع خالٍ من الأعمدة الداخلية، غالبًا ما يكون الثلج هو الحمل الذي يحدد مدى ثقل المدادات والعوارض.

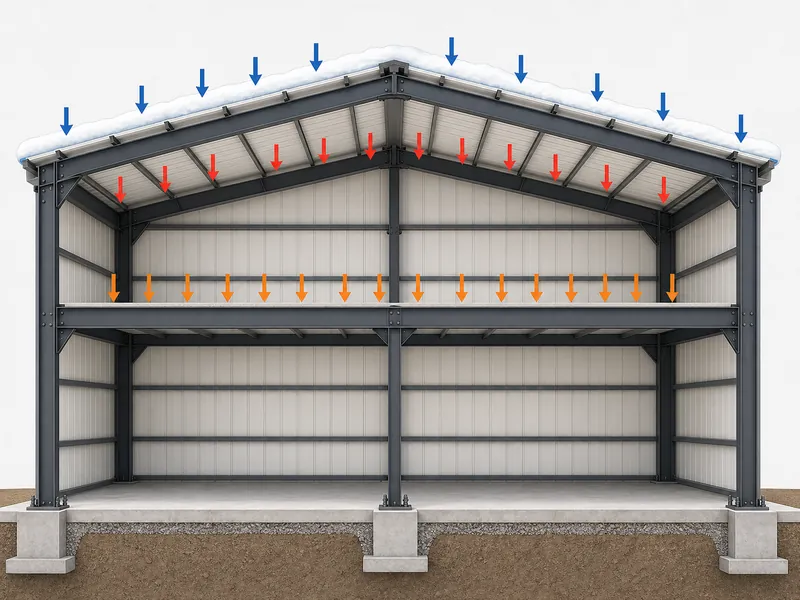

كيف تختلف الأحمال الميتة والحية والثلجية
إن أوضح طريقة لفصل الأحمال الثلاثة هي وضعها مقابل الأسئلة التي يطرحها المصمم: من أين يأتي الوزن، وإلى أي مدى يتغير، وكيف يتعامل الكود معه.
| التحميل | من أين يأتي | هل يتغير مع مرور الوقت؟ | مكان تأثيره | كيف يتعامل التصميم معه |
|---|---|---|---|---|
| الحمل الثابت | مواد المبنى الخاصة والعناصر المثبتة بشكل دائم | لا، بشكل أساسي ثابت | الهيكل بأكمله: الإطار، الأرضيات، السقف | يُقدَّر تقريبًا بناءً على المواد؛ ومعامل الحمولة أصغر |
| الحمل المتغير | الاستخدام والاستغلال: الأشخاص، المحتويات، المعدات المتحركة | نعم، مع الاستخدام ومرور الوقت | الأرضيات والأسقف | الحد الأدنى الذي يفرضه الكود يعتمد على الاستخدام؛ ومعامل الحمولة أكبر |
| حمل الثلج | الثلج والجليد المتراكم (الطقس) | نعم، حسب الموسم والموقع | السقف | من حمل الثلج على أرض الموقع، مع تعديل حسب زاوية الميل والتعرض؛ ومعامل حمل أكبر |
هذا أيضًا هو المكان الذي يتضح فيه خلط شائع: الثلج ليس مجرد "حمل حي للسقف." يغطي الحمل الحي للسقف الأشخاص والأدوات التي تظهر لفترة وجيزة للصيانة، بينما يعكس حمل الثلج ظروفًا جوية يمكن أن تتراكم لموسم كامل. في المناطق الباردة، يكون رقم الثلج عادةً أكبر الرقمين. إبقاؤهما على سطرين منفصلين يسمح للمصمم بالتحقق من كل منهما مقابل الظروف التي تنتجه.
كيف تعمل الأحمال الثلاثة معًا في التصميم

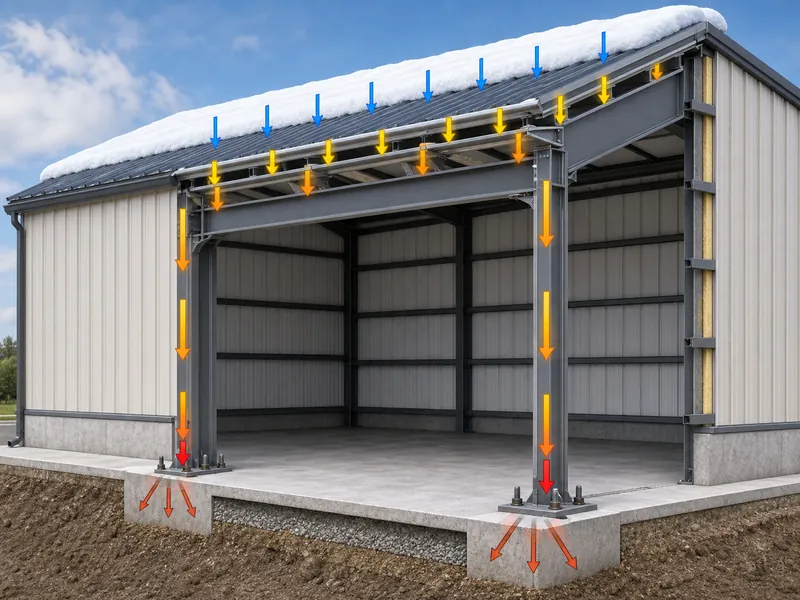

في التصميم، لا تُفحص الأحمال الثلاثة أبدًا بشكل منفصل. تُضاف في توافيق أحمال محددة في الأكواد، كل منها مضروب في معامل يعكس مدى قابلية التنبؤ به. يحدد ASCE 7 العديد من هذه التوافيق بدلاً من واحدة، ويجب فحص المبنى مقابل كل حالة ذات صلة. تبدو تركيبة القوة الأساسية مثل 1.2D + 1.6L. يأخذ الحمل الثابت (D) المعامل الأصغر 1.2 لأن وزنه معروف جيدًا، بينما يأخذ الحمل الحي (L) معاملًا أكبر 1.6 لأنه متغير. لا يدخل الثلج ببساطة داخل تلك الصيغة الواحدة. يدخل في توافيق خاصة به، حيث يمكنه اعتمادًا على حالة الكود أن يحل محل حمل السقف الحي أو يضاف إلى تأثيرات أخرى، ويحمل معامله الخاص. المعيار وراء كل هذا هو ASCE 7 (الأحمال التصميمية الدنيا والمعايير المرتبطة بها للمباني والمنشآت الأخرى)، الذي يحدد كلاً من الأحمال الدنيا وكيفية دمجها. يعتمده القانون الدولي للبناء بالإشارة في الفصل 16، حيث يحصل كل من الحمل الثابت والحمل الحي وحمل الثلج على قسم خاص به. يتتبع تصميم المباني الفولاذية السليم كلًا من هذه الأحمال على طول مسار مستمر: يهبط الثلج وحمل السقف الحي على الألواح، وينتقل إلى المدادات، وينتقل عبر الإطار الجامد إلى أساس المبنى الفولاذي. يجب أن يُصمَّم الأساس لنفس التوافيق. تدخل القوى الجانبية مثل حمل الرياح والحمل الزلزالي في توافيق خاصة بها فوق الأحمال الرأسية. ومع ذلك، فإن ثلاثي الجاذبية المكون من الحمل الثابت والحمل الحي والثلج يحدد الأبعاد اليومية للإطار والمدادات.
ما يجب التأكد منه لدى شركة تصنيع المباني الفولاذية الخاصة بك
قبل أن يدخل مبنى فولاذي في مرحلة التصنيع، فإن المهمة الحقيقية للمالك هي تأكيد أحمال التصميم. يتم تحديد حجم الإطار وقضبان purlins حولها، لذا فإن تغييرها بعد ذلك يعني إعادة الهندسة وتكلفة إضافية. تغطي قائمة مراجعة قصيرة معظم ذلك:
- حمل الثلج الأرضي للموقع الدقيق، المأخوذ من ASCE 7 أو الكود المحلي بدلاً من رقم مدينة مجاورة؛ وهذا هو المدخل الأكثر حساسية للموقع بين الثلاثة.
- الحمل الحي الناتج عن الاستخدام الفعلي، وليس الحمل العام. فالمبنى المستخدم للتخزين أو التصنيع الخفيف يحمل أحمالًا أكبر بكثير من تلك المذكورة في عرض السعر للمكتب.
- بدلات الأحمال الثابتة (الجانبية) لأي شيء تخطط لتعليقه على الإطار لاحقًا: وحدات HVAC، خطوط الرش، الأسقف، رافعة، أو ألواح الطاقة الشمسية على السطح.
- التوسع المخطط أو المعدات المُضافَة، إذ إن إضافة الأحمال إلى إطار مُكتمل يعد من أكثر التغييرات كلفةً.
هنا يصبح دور المُصنِّع ملموساً. يقوم باني الهياكل الفولاذية بتحويل تلك الأرقام إلى أبعاد الأعضاء، وتباعد القوائم، وتفاصيل الوصلات. على سبيل المثال، تُصنِّع شركة KAFA إطارات صلبة من عارضة H وقوائم من قسم C/Z وفق نظام إدارة الجودة ISO 9001:2015، مع تحديد أبعاد كل عضو بما يتناسب مع أحمال الثلج والأحمال الحية والأحمال الجانبية التي يؤكد عليها المالك. إن وجود أرقام دقيقة منذ البداية يتيح للمُصنِّع تصميم وإنتاج إطار يتوافق مع العمر التشغيلي الفعلي للمبنى بدلاً من افتراضات قياسية.
الخاتمة
تختلف الأحمال الثلاثة من حيث التصنيف اعتمادًا على أين وكيف تبني، لذا فإن الرقم الأول الذي يتم تحديده ليس نفسه لكل مشروع. في منطقة باردة أو جبلية، يكون حمل الثلج الأرضي للموقع هو ما يجب تثبيته أولاً، لأنه عادةً ما يفوق الحمل الحي للسقف ويحدد أبعاد العوارض الثانوية والإطار. في مناخ معتدل، يكون استخدام المبنى أكثر أهمية من الثلج، من خلال الأحمال الحية والإضافية التي يجلبها. الحمل الميت يقع تحتهما: يمكن التنبؤ به، ولكن فقط إذا تم حساب كل عنصر مثبت بشكل دائم. وهذا يعطي تسلسلًا واضحًا يجب اتباعه: تحديد حمل الثلج للموقع، تعريف الحمل الحي الفعلي للإشغال، جمع الحمل الميت الإضافي، وترك التصميم الإنشائي يجمعها. ثم التأكد مع من يقوم بتصنيع الفولاذ من أن الإطار والعوارض الثانوية والأساس قد تم فحصها مقابل تلك المجموعة المحددة بدلاً من مجموعة افتراضية.
الأسئلة الشائعة
هل الحمل الثلجي حمل حي أم حمل مستقل؟
يُعامل حمل الثلج كحمولة بيئية مستقلة، منفصلة عن الحمل الحي. وفي الاستخدامات القديمة أو غير الرسمية، يُشار إليه أحياناً بأنه «الحمل الحي للسقف»، لكن المعايير مثل ASCE 7 وIBC الفصل 16 تمنح الثلج أحكاماً خاصة به لأنه يتصرف بشكل مختلف. فهو يتراكم ويتشكل في جروف وقد يبقى طوال موسم كامل، على عكس حركة الصيانة المؤقتة التي يمثلها الحمل الحي للسقف.
أي حمل يكون عادةً الأكبر في المبنى الفولاذي؟
يعتمد أيّ الحمل يهيمن على الآخر على المناخ والاستخدام، وليس على ترتيب ثابت. ففي المناطق الثلجية، غالبًا ما يكون الحمل الثلجي هو الأكبر على السطح ويحدد تصميم الهيكل. أما في المناطق الدافئة ذات الاستخدام الكثيف أو المعدات، فغالبًا ما تكون الأحمال الحية والثانوية أكثر أهمية، بينما يبقى الحمل الثقيل خط الأساس المستقر تحت كليهما. ولهذا السبب قد تبدو مبنيان متطابقان ظاهريًا في ولايتين مختلفتين، لكن أحجام هياكلهما تختلف اختلافًا كبيرًا.
هل يقلل انحدار السطح الشديد من الحمل الثلجي؟
إن ارتفاع زاوية سطح المبنى يقلل من الحمل الثلجي المتوازن الذي صُمِّم السطح لتحمله، لأن الثلج يتساقط بسهولة أكبر من المنحدرات الشديدة. لكن المقابل هو أن الثلج المتدحرج يجب أن يهبط في مكان آمن، وقد تظل أحمال التراكمات عند درجات السطح أو الحواف الثقيلة مهما كانت زاوية الميل. إذن، يخفف السطح الشديد الانحدار من متطلبات تحمل الثلج، لكنه لا يلغيها تمامًا.
من يحسب الأحمال الثابتة والحية وحمل الثلج لمبنيّ الخاص بي؟
يقوم المهندس الإنشائي بتحديد الأحمال التصميمية، حيث يستمد أرقام حمل الثلج والرياح من ASCE 7 أو الكود المحلي، بينما يستمد الأحمال الحية من طبيعة استخدام المبنى. وفي حالة المبنى الفولاذي سابقة التجهيز، عادةً ما يطبق فريق الهندسة لدى المُصنِّع تلك الأحمال لتحديد أبعاد الإطار والقوائم والوصلات. ولهذا السبب يحتاج المالك إلى تقديم معلومات دقيقة عن الموقع والاستخدام قبل بدء التصنيع.
مزيد من القراءة
- ASCE 7: Minimum Design Loads and Associated Criteria for Buildings and Other Structures — الجمعية الأمريكية للمهندسين المدنيين. المعيار الذي يحدد الأحمال الثابتة والحية وأحمال الثلج وتوافيقها المستخدمة في التصميم.
- International Building Code، الفصل 16: التصميم الإنشائي — المجلس الدولي للقوانين. القانون المعتمد الذي يحدد الحد الأدنى لمتطلبات الأحمال الثابتة والحية وأحمال الثلج في الولايات المتحدة.
- MBMA Design Resources: Metal Building Systems Manual — جمعية مصنعي المباني المعدنية. إرشادات صناعية حول تطبيق أحمال الثلج والأحمال الحية وغيرها من أحمال التصميم على أنظمة المباني المعدنية.
