تُثمر الورشة المعدنية عن التخطيط الدقيق في النقاط التي يصعب تغييرها بعد إنشاء الهيكل الفولاذي. فالامتداد الحر، وارتفاع السقف، وفتحات الأبواب، وكذلك البلاطة تحت معداتك، كلها تُحدد مبكراً في مرحلة التصميم، وأي تعديل لاحق لهذه العناصر يعني قطع الفولاذ، أو إعادة صب الخرسانة، أو كليهما. أما التجهيزات التي تُضاف لاحقاً مثل الأرفف، والبنches، والدهان، فيمكن تعديلها لسنوات. فالتخطيط الجيد مباني ورش المعادن تأتي هذه النصائح من تحديد الأولويات الإنشائية والحجمية أولًا، وفقًا لتسلسل تقييد بعضها البعض، ثم استكمال باقي التفاصيل. وهذه النصائح تتبع هذا الترتيب.
ابدأ بما سيتم استخدام الورشة من أجله
يحدد كيفية استخدامك للورشة كل الأبعاد اللاحقة، ولهذا السبب يأتي ذلك قبل تحديد الحجم أو الطراز أو السعر في تسلسل التصميم. فالرافعة ذات العمودين تحتاج إلى مساحة سقف لا تحتاجها حظيرة تخزين القطع. وتحتاج غرفة اللحام والتصنيع إلى هواء مُعاد تدويره وخدمة كهربائية أثقل مما تحتاجه ورشة النجارة ذات المساحة نفسها. أما الورشة الزراعية التي تستوعب حاصدة المحاصيل فتحتاج إلى باب يسمح بدخول السيارات ومسار خالٍ من الأعمدة، وهو أمر يمكن لورشة الهوايات المنزلية تجاوزه.
غالباً ما يعكس المشترون هذا الأمر ويختارون الحجم أولاً، عادةً ما يكون رقماً مستديراً يبدو واسعاً، ثم يكتشفون أن عمود الرافعة يصطدم بأحد القضبان الجانبية أو أن البلاطة تتشقق تحت وزن المكبس. اكتب أثقل آلة، وأطول شيء يجب أن يُقاد أو يُرفع داخل الورشة، وأوسع مادة تتعامل معها، بالإضافة إلى الخدمات التي يحتاجها كل محطة عمل. هذه القائمة القصيرة، وليس هدف عدد الأمتار المربعة، هي التي تحدد الامتداد، وارتفاع السقف، والأبواب، والأرضية.
حدد مساحة الأرضية حول المعدات والممرات
يجب أن يتحدد حجم الورشة وفقاً للمعدات، وعرض الممرات الواضح، وكيفية تنقل الأشخاص والمواد، وليس وفقاً لعدد تقريبي من الأمتار المربعة. فالورشة التي تبدو فسيحة على الورق تصبح ضيقة بمجرد وضع البنches والأرفف والمركبة المستخدمة فيها. ولا تزال تحتاج إلى مساحة حرة تقارب ثلاثة أقدام حول الآلات التي تُستخدم أثناء الوقوف.
تتمحور مساحات البناء النموذجية حول الاستخدامات المختلفة، وهي تمثل نقطة انطلاق مفيدة قبل إجراء التعديلات وفقاً لقائمة المعدات الخاصة بك. وتُعتبر النطاقات التالية شائعة في القطاع، وتختلف بحسب الآلات المستخدمة، وعرض الممرات، وما إذا كنت ترغب في إنشاء طابق ميزانين. وللحصول على تفصيل أوفى للأبعاد، يرجى الرجوع إلى دليلنا الخاص بـ أحجام المباني المعدنية.
| الاستخدام النموذجي | بصمة شائعة | البدلات | تصميم للرصد |
|---|---|---|---|
| منزل أو ورشة هوايات | حوالي 30×40 (≈1,200 قدم مربع) | أدوات يدوية وسطح عمل، وحوض عمل واحد | ارتفاع الطنف لتخزين عمودي |
| ورشة سيارات أو خشب أو تصنيع | ~40×60 | آلات مع ممرات واضحة، ورافعة | عرض الباب وسمك البلاطة |
| زراعي أو صناعي، وصول بالسيارة | 50×100 وأكبر | مرور المعدات، عدة أجنحة | امتداد واضح وتباعد بين الأجنحة |
احرص على تصميم المساحة بما يتناسب مع الأعمال التي ستتوسع فيها خلال بضع سنوات، لكن تجنب زيادة المساحة بلا داعٍ. فالعرض الزائد يزيد وزن الهيكل والأساس؛ أما ارتفاع الطنف الإضافي فهو أقل تكلفة الآن من إضافته لاحقًا، لذا استثمر الفرق في الارتفاع قبل استثماره في المساحة.
اختر إطاراً بامتداد واضح أو بإطارات متعددة

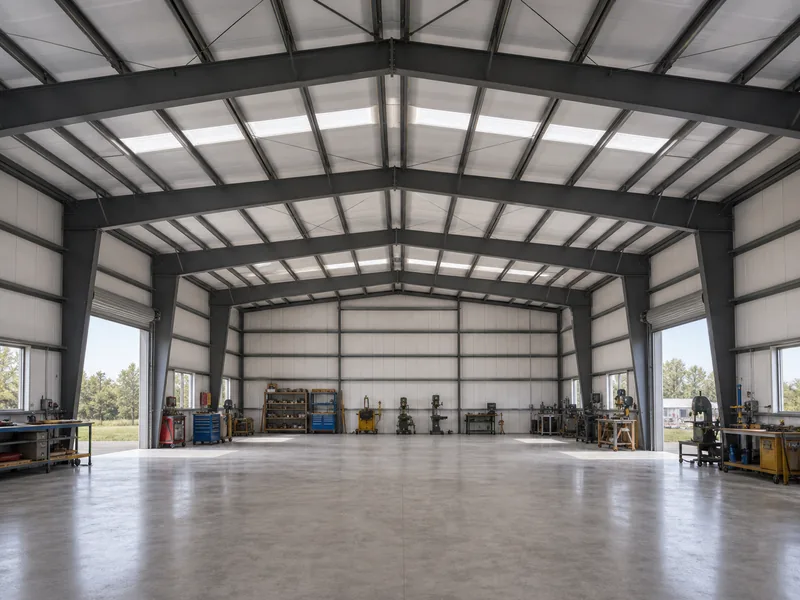

يُحافظ الإطار ذو الامتداد الحر على أرضية خالية من الأعمدة على كامل العرض، بينما يضيف الإطار متعدد الامتدادات أعمدة داخلية لتغطية المباني الأوسع وباستهلاك أقل من الفولاذ. ففي ورشة تقطع المركبات، والرافعات الشوكية، أو المواد الطويلة الأرضية، غالباً ما يبرر الجزء الداخلي الخالي من الأعمدة في إطار صلب ذي امتداد حر الفولاذ الإضافي. أما وجود عمود داخلي في مسار سيارات أو تحت رافعة فهو أمر مؤسف لا يمكن تغييره. وفي ورشة أكبر حيث يمكن للأعمدة الداخلية أن تقع بمحاذاة الجدار أو بين مناطق العمل دون عبور مسار العمل، فإن الإطار متعدد الامتدادات يُعدّ الهيكل الأكثر اقتصادية. فلا يوجد سبب يدعو إلى دفع ثمن أرضية خالية من الأعمدة حيث لا يتعين على أي شيء عبورها.
واسع مبانٍ ذات امتداد واضح يمكن تحقيقها باستخدام هياكل صلبة، رغم أن وزن الفولاذ وكلفته يزدادان مع اتساع الامتداد، وهو ما يمثل مقايضة مع التصميم متعدد الامتدادات. وبصفتنا شركة تصنيع تدير خطوطاً مخصصة لقضبان H-beam، وقضبان ذات قسم صندوقي، وقضبان C/Z-section، نصمم هياكل صلبة تتماشى مع شبكة الأعمدة الفعلية التي تحتاجها الورشة، بحيث تنسجم الأجنحة مع الأبواب والمعدات بدلاً من أن تتعارض معها. ويُعدّ تباعد الأجنحة بحوالي 25 قدماً خياراً شائعاً وفعالاً، كما يؤدي دوراً مزدوجاً: فهو يحدد عدد أساسات البناء التي تصبها، وكذلك يحدد مكان فتحات الجدران بين الأطر.
خُطّط لمواقع معداتك وأبوابك وفقًا لشبكة الأعمدة وخطوط الأجنحة المقترحة قبل تثبيت الإطار. وإذا كانت الورشة ستستخدم رافعة علوية، فيجب تصميم مسار الرافعة والإطار معًا منذ البداية. وملاحظاتنا حول تصميم عارضة الرافعة في المبنى الفولاذي توضح كيف تؤثر أحمال الرافعة على الأعمدة وارتفاع حافة السقف.
حدد ارتفاع حافة السقف وفتحات الأبواب قبل تثبيت الهيكل الإنشائي

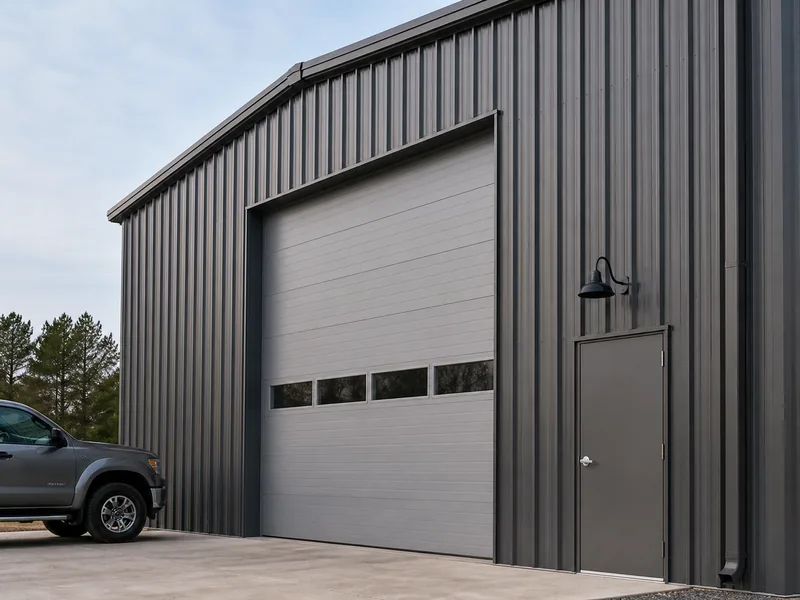

يُعدّ ارتفاع السقف وحجم الأبواب من أصعب الأبعاد التي يصعب تغييرها بعد الانتهاء من الإنشاء، إذ إن رفع مستوى الجدار أو توسيع الفتحة يعني إعادة تصميم الهيكل. فارتفاع السقف بين 12 و14 قدماً يناسب العديد من الورش، بينما تدفع الرافعات، والرافعات العلوية، والمركبات الخدمية عالية الارتفاع، أو الأرفف العمودية حدود الجدار العملية إلى 16 قدماً أو أكثر. احسب الرقم بناءً على أعلى احتياجات فعلية: مركبة على رافعة مرتفعة، أو خطاف رافعة على ارتفاع العمل، أو رف محمّل، بالإضافة إلى الهامش الكافي، وليس وفقاً لقيمة افتراضية.
الأبواب تستحق نفس المعادلة العكسية. تشمل الأحجام الشائعة للأبواب العلوية 10×10، و12×12 للمعدات الأثقل، و12×14 للمقطورات والشاحنات العالية، مع باب منفصل للمشاة لحركة المرور اليومية. اجعل الفتحة بحجم أطول وأوسع شيء يمر عبرها بالإضافة إلى الهامش الكافي، وليس فقط بحجم المركبة، لأن رفوف السقف، والأسرّة المرتفعة، ورافعات المقطورات تستهلك الهامش. احرص على إبقاء الأبواب والنوافذ بعيداً عن الزوايا والسقف، وبشكل عام على بعد بضع أقدام، حتى يبقى الهيكل والتقوية حول الفتحة سليمين.
اطبع البلاطة والأساس بما يتناسب مع الأحمال الفعلية

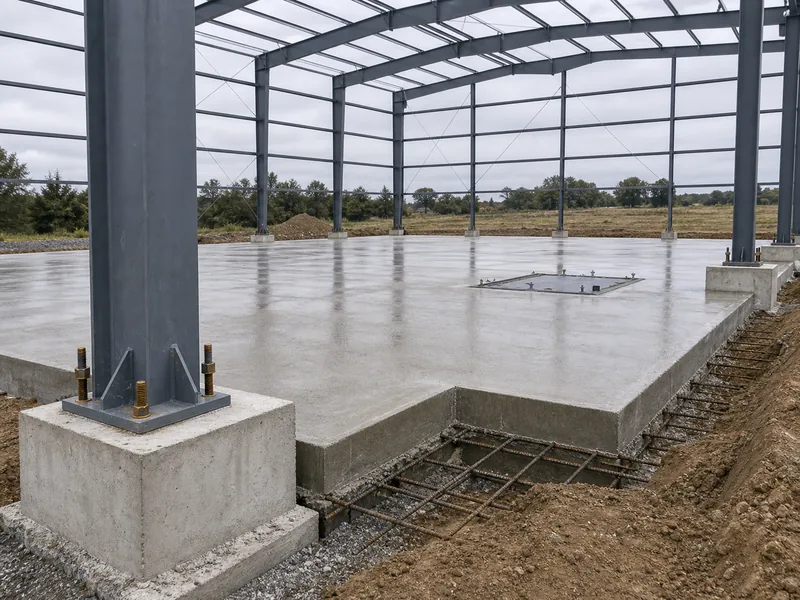

البلاطة هي عنصر إنشائي يُصمم وفقاً لأحمال معداتك، وليست مجرد أرضية للوقوف عليها. عادةً ما تُصب بلاطات ورش الهوايات بسمك أربع بوصات، بينما تنتقل ورش التعامل مع المركبات أو المعدات الثقيلة إلى خمس أو ست بوصات، مع زيادة السمك والتعزيز تحت الرافعة، أو المكبس، أو أي حمل مركّز. تُحدد براغي التثبيت وقواعد الأساسات وفقاً للهيكل، وتُحمل الأعمدة في الهيكل الصلب على أساسات منفصلة، لذا فإن تباعد الأجنحة الذي اخترته سابقاً يحدد عدد الأساسات التي سيتم صبها.
هذه نطاقات تخطيطية وليست مواصفات نهائية. يتحدد سمك البلاطة، ونوع التعزيز، وتصميم الأساسات بناءً على أحمال معداتك، وتقرير حالة التربة، ومهندس محلي يعمل وفقاً للقوانين المحلية المتعلقة بالخرسانة والبناء. كما ينبغي أيضاً خلال هذا الاستعراض الهندسي التخطيط لحفرة الرافعة أو مصرف المياه قبل صب الأساسات. وللحصول على التفاصيل المتعلقة بالأرضية والأساسات، يرجى الرجوع إلى أساس المبنى المعدنييغطي هذا الدليل قرارات التصميم، وليس الحسابات الإنشائية التي يوقّع عليها المهندس.
خطط للعزل والتهوية والإضاءة كمنظومة واحدة

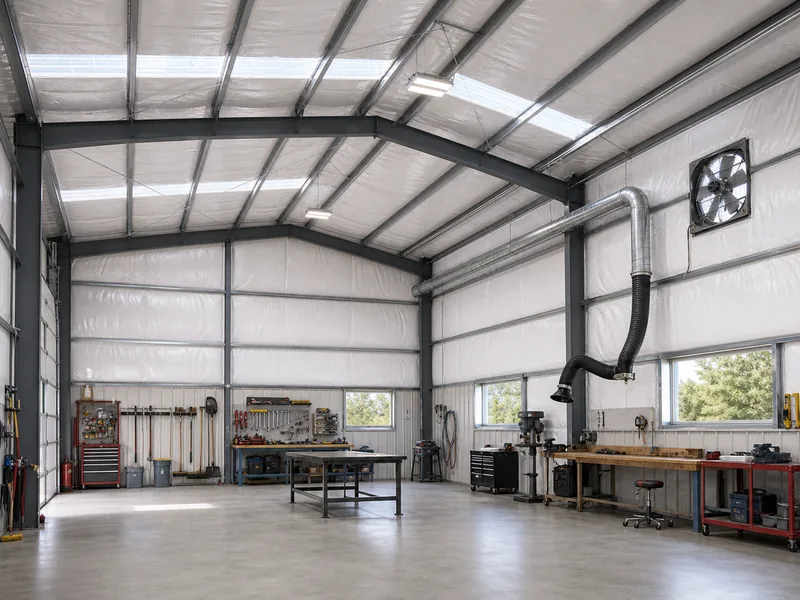

تتفاعل العزل، والتهوية، والإضاءة، لذلك تحقق الورشة أفضل أداء عندما يتم تصميمها معاً بدلاً من تركيبها لاحقاً بعد إنشاء المبنى. ففي ورشة معدنية غير معزولة، يسبب التكثيف وليس المطر صدأ الأدوات وتشوه المواد المخزنة، لأن الهواء الدافئ الرطب يلامس ألواح الفولاذ الباردة ويتكثف عليها. أما نظام عزل المباني المعدنية طبقة تحتوي على حاجز بخار مناسب، مقترنة بممر يسمح بخروج الهواء الرطب، تتحكم في الرطوبة بشكل أكثر موثوقية من مجرد سماكة العزل.
تأتي التهوية بعد العمل. فورشة اللحام، أو الطلاء، أو النجارة تحتاج إلى تنظيم مقصود لسحب الأبخرة والغبار، وتتعامل OSHA مع مراقبة أبخرة اللحام باعتبارها قضية تعرض حقيقية وليس مجرد تحسين للراحة. خطط لتوفير هواء مُعاد تدويره، ومراوح عادمة، أو كابينة طلاء تتماشى مع العملية الفعلية. وصمم الخدمة الكهربائية لعمال اللحام، وضاغط الهواء، ونظام جمع الغبار ليكونوا متكاملين حتى لا تعود إلى الدوائر الكهربائية بعد عام. أما الضوء الطبيعي القادم من النوافذ أو ألواح السقف الشفافة فيخفف من حمل الإضاءة النهارية، وإن كان يزيد من اكتساب الحرارة، لذا يجب موازنة الزجاج مع المناخ بدلاً من تعظيمه.
حدد القرارات الأساسية المتعلقة بالإطار أولاً
إن أرخص ورشة يمكن العيش فيها هي تلك التي تم تحديد أبعادها غير القابلة للتغيير قبل الأبعاد القابلة للتغيير. اضبط الاستخدام المقصود، ثم الامتداد الحر وارتفاع السقف الذي يُبنى عليه الهيكل، ثم فتحات الأبواب، ثم البلاطة والأساسات، وبعد ذلك فقط يمكن ضبط المناخ والأنظمة الكهربائية أثناء البناء. خطط لإحدى الجدران النهائية كوجه للتوسع منذ البداية، لأن إضافة طول إلى مبنى معدني لاحقاً أقل إزعاجاً بكثير من توسيعه أو رفع سقفه.
يرصد الميزانية تلك القرارات نفسها، ويبدأ الرقم الواقعي من الإطار والألواح الخرسانية والفتحات، لا من التشطيبات؛ وفي تحليلنا للمكونات تكلفة بناء ورشة عمل يتبع هذا المنطق. إذا أردت أن يتم تصميم الهيكل بما يتناسب مع معداتك، فاحرص على تحديد الإطار ذي المسافة المفتوحة وارتفاع الطنف وأي أحمال للرافعات قبل صب الأساس. ثم اطلب عرض سعر بالاعتماد على قائمة معداتك، وأعلى ارتفاع مطلوب، وجدول الأبواب. نقوم بتصنيع هياكل فولاذية صلبة خفيفة وثقيلة، بالإضافة إلى القضبان الجانبية والدعامات، وفقاً لنظام إدارة الجودة ISO 9001:2015، بحيث يتم تصميم الورشة بدقة وفقاً لشبكة الأعمدة والأحمال التي تستخدمها فعلياً. ابدأ بتحديد العرض الخالي من الأعمدة وارتفاع السقف؛ فمعظم العناصر الأخرى في الورشة يمكن تعديلها لاحقاً، لكن هذين الاثنين لا يمكن تغييرهما.
الأسئلة الشائعة
ما حجم ورشة العمل المعدنية التي أحتاجها؟
يُحدد حجم الورشة وفقاً للمعدات والممرات الواضحة التي تحتاجها، وليس وفقاً لعدد تقريبي من الأمتار المربعة. فورش الهوايات عادةً ما تكون بحجم 30×40، وورش السيارات أو التصنيع الاحترافية بحجم قريب من 40×60، أما الورش الصناعية ذات مدخل السيارة فتكون بحجم 50×100 أو أكبر. أضف مساحة حرة حول الآلات التي تُستخدم أثناء الوقوف، وكذلك أي ممر يجب أن تمر به المركبات قبل تحديد مساحة البناء.
كم يجب أن يكون ارتفاع ورشة العمل المعدنية؟
يتناسب ارتفاع السقف البالغ 12 إلى 14 قدماً مع معظم الورش، بينما تدفع الرافعات، والرافعات العلوية، والمركبات عالية الارتفاع، أو الأرفف العمودية حدود الجدار العملية إلى 16 قدماً أو أكثر. احسب الارتفاع بناءً على أعلى احتياجات عملية بالإضافة إلى الهامش الكافي، إذ إن رفع السقف بعد الانتهاء من الإنشاء يعني إعادة تصميم الهيكل.
هل يُعدّ التغطية الكاملة أو ترتيب الأعمدة أفضل لورشة العمل؟
يُعدّ الإطار ذو الامتداد الحر الخيار الأقوى عند نقل المركبات أو المواد الطويلة عبر الأرضية، لأنه يترك المساحة الداخلية خالية من الأعمدة. أما الإطار متعدد الامتدادات الذي يحتوي على أعمدة داخلية فيوفر استهلاك الفولاذ في المباني الواسعة جداً حيث لا تعيق الأعمدة استخدام الورشة.
كم يجب أن يكون سمك بلاطة ورشة العمل المعدنية؟
عادةً ما يكون سمك بلاطة الورشة أربع بوصات للاستخدام الخفيف، وخمس إلى ست بوصات حيث تسير المركبات أو المعدات الثقيلة، مع زيادة السمك والتعزيز تحت الرافعات وغيرها من الأحمال النقطية. ويتحدد السمك النهائي بناءً على الأحمال التي تتعرض لها، ونوع التربة، وتصميم المهندس، وليس وفقاً لرقم قياسي واحد.
هل يمكنني إضافة طابق علوي أو مكتب لاحقاً؟
من الأسهل إضافة طابق ميزانين أو مكتب عندما يتم التخطيط للإطار وارتفاع السقف منذ البداية. يجب أن تكون حمولة الطابق الإضافي والمساحة الحرة فوقه مدموجتين في تصميم الهيكل الأصلي. أما إدخالهما لاحقاً في هيكل لم يُصمم لتحمل هذه الأحمال فغالباً ما يتطلب تعزيز أو استبدال بعض الأعضاء.
هل أحتاج إلى تصريح لبناء ورشة عمل معدنية؟
تتطلب معظم ورش العمل المعدنية تصريح بناء، ويتعين على الهيكل أن يلتزم بقوانين البناء المحلية والأحمال التصميمية الخاصة بالرياح والثلوج والزلازل. وتُحدّد جهة الاختصاص مسار الحصول على التصريح، بينما يؤكد المهندس الأحمال التي صُمم الإطار والأساس لتحملها.
