يمنع تسليح الإطار الفولاذي المبنى من الانحراف الجانبي أو الانهيار تحت أحمال الرياح والزلازل عن طريق نقل تلك القوى الأفقية عبر الإطار إلى الأساس. وتتوزع هذه المهمة على عدة أنظمة متميزة: التسليح المتقاطع (X) المصنوع من القضبان أو الكابلات أو الزوايا؛ والإطارات البوابة الصلبة؛ وأعمدة مقاومة الرياح — المدعومة بأعضاء ثانوية مثل دعامات الحافة وقضبان الانخفاض. ويحتل كل نوع مستوىً معينًا من الهيكل: السقف، الجدران الجانبية، أو الجدران النهائية. إن اختيار النوع المناسب للمستوى المناسب هو العامل الأساسي الذي يميز إطارًا يحافظ على شكله لعقود عن آخر ينحرف، تتشقق اللحامات، أو يفشل في الفحص. ويُعدّ التسليح جزءًا أقل وضوحًا من بناء بإطار فولاذي، لكنه يتحمل الأحمال التي تحدد ما إذا كان الهيكل سيصمد أمام عاصفة أم لا.
ما الذي يفعله تسليح الإطار الفولاذي فعليًا
يوفر التسليح مسارًا محددًا للأحمال الأفقية في الإطار الفولاذي، بحيث تنتقل ضغوط الرياح والاهتزازات الزلزالية عبر أعضاء مخصصة بدلاً من أن تؤدي إلى انحناء الأعمدة والوصلات المصممة أساسًا لتحمل الوزن الرأسي. وتتمثل ثلاث مهام وراء ذلك: التحكم في مدى انحراف الإطار جانبيًا، المعروف باسم الانحراف الجانبي؛ ومنع الأعضاء النحيفة من الانبعاج؛ وإكمال مسار الأحمال وصولًا إلى الأساس. فالإطار المكوّن من مستطيل بسيط من الأعمدة والعوارض يكون قويًا عند التحميل الرأسي، ولكنه ضعيف عند التحميل الجانبي — فإذا دُفعت إحدى الزوايا، يميل الإطار أو ينحرف كما لو كان متوازي أضلاع.
هناك طريقتان لوقف ذلك. فالأطر الصلبة، أو ذات اللحظات، تجعل الوصلات صلبة بما يكفي لتتمكن العوارض والأعمدة من مقاومة الدفع الجانبي عن طريق الانحناء. أما الأطر المدعومة بالتسليح فتُبقي الوصلات بسيطة — مفصلية ظاهريًا — وتضيف أعضاءً قطرية تشكّل مثلثات داخل الفراغ؛ حيث تتولى الأعضاء القطرية تحمل الأحمال الجانبية بالشد أو الضغط، بينما تتكفل الأعمدة بحمل الجاذبية. وتستخدم معظم المباني المعدنية التسليح لأن الفولاذ المثلثي أرخص تصنيعًا وأسهل تحليلًا من الإطار المليء بوصلات اللحظات.
الأحمال التي تدفع كل هذا هي قوى الرياح والزلازل المحددة وفقًا للوائح المحلية. فهي تحدد مقدار القوة الأفقية التي يتعين على كل قسم مدعوم بالدعامات تحملها، مما يحدد بدوره قطر القضيب، وحجم الوصلات، وعدد الأقسام التي تحتاج إلى دعامات أساسًا.
الأنواع الرئيسية لدعامات الإطار الفولاذي

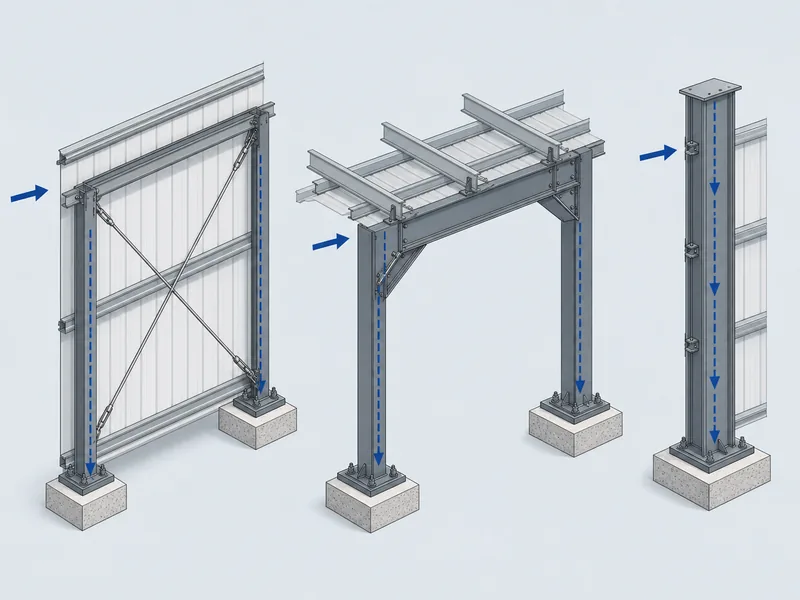

تقوم ثلاثة أنظمة رئيسية بتحمل معظم الأحمال الجانبية في المبنى الفولاذي — الدعامات المتقاطعة، والإطارات البوابة، وأعمدة الرياح — مع إضافة دعامات الركبة لتوفير صلابة محلية عند حافة السطح. وتختلف هذه الأنظمة بشكل رئيسي في مدى تأثيرها على الأبواب، والفتحات، ومساحة الأرضية الخالية. جميعها تُصنع وتُشحن كجزء من بناء المبنى مكونات إطارات المباني المعدنية، حيث تصل مع الأعمدة والوترات والجسور التي تُربط بها بواسطة البراغي.
الدعامات المتقاطعة (X) — قضبان أو كابلات أو زوايا

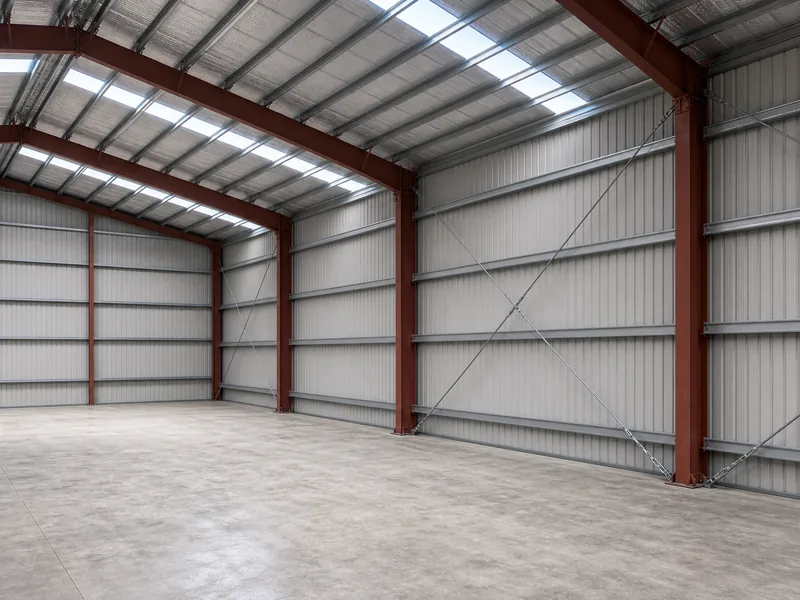

تُعد الدعامات المتقاطعة النظام الجانبي الأكثر شيوعًا في المباني المعدنية سابقة التصميم، وهي تتكون من قطرين مائلين يمتدان من زاوية إلى أخرى عبر القسم ويتقاطعان على شكل حرف X بين إطارين صلبين. وعند تعرض المبنى لضغط الرياح أو الزلازل، يدخل أحد القطرين في حالة الشد بينما يرتخي الآخر أو يتحمل الضغط، بحيث يبقى الزوج دائمًا مستعدًا لنقل الحمل إلى القاعدة.
عادةً ما تكون الأضلاع القطرية عبارة عن قضبان فولاذية، وإن كانت الزوايا والكابلات تُستخدم أيضًا. تتحمل القضبان شدًا أكبر وتبقى مشدودة، ولذلك فهي مناسبة للخطوط الطولية الأثقل؛ أما الكابلات فتناسب الأحمال الخفيفة، وتُستخدَم الزوايا عندما يتعين على العنصر تحمل قدرٍ من الضغط أيضًا. توجد التسليحات المتقاطعة في جدران الجانب ومستويات السقف، ويكون الشكل X الواحد أكثر كفاءة عندما تكون أضلاعه القطرية قريبة من زاوية 45 درجة. وبما أن الموضوع أعمق بكثير من دوره هنا، فإن التفصيل الكامل التسليح المتقاطع الصورة — تصميم الوصلات وموضع إمكانية انزياح الشكل X — تحظى بمعالجة خاصة بها.
إطارات البوابة — التسليح حول الفتحات

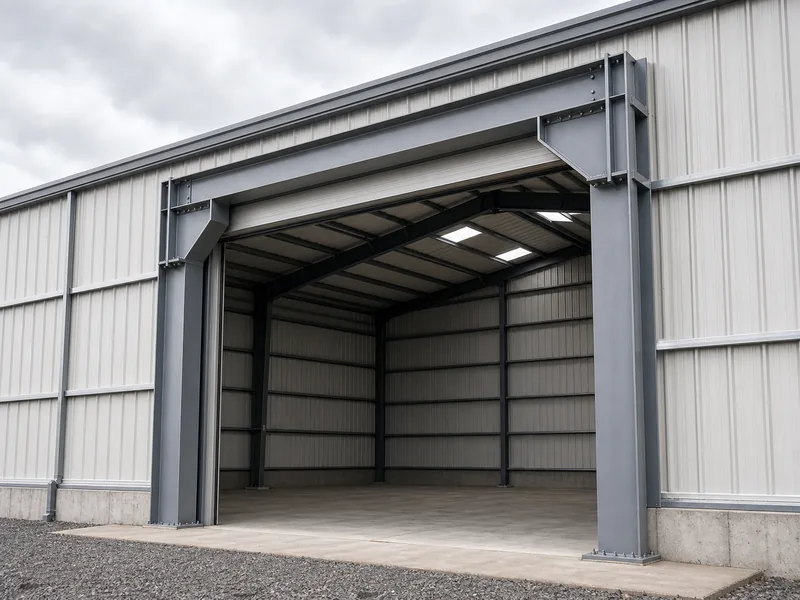

إطار بوابيs replace diagonal bracing with a rigid, moment-resisting assembly, which lets the lateral load path stay clear of a doorway or drive-through opening. Where an endwall or sidewall needs a wide door, an X-brace would cut straight across it; a portal frame — two columns tied to a beam with stiff connections — resists the sideways force by bending instead, leaving the opening usable.
تُعدّ إطارات البوابة أكثر تكلفة من الشكل X البسيط وتتطلب تصنيعًا إضافيًا عند الوصلات، لذلك تُستخدم فقط حيث تمنع الفتحات أو ترتيبات المبنى وجود الأضلاع القطرية. وبصفتها نظامًا أساسيًا للإطار، إطارات البوابة تقوم بأكثر من مجرد التسليح، لكن في المبنى المسلح تثبت جدارتها عند الفتحات الكبيرة.
أعمدة الرياح ودعامات الرياح
تقوم أعمدة الرياح بتدعيم الجدران النهائية الطويلة أو العريضة من خلال العمل كعناصر عمودية تتحمل ضغط الرياح على مساحة واسعة وتُنقل هذه القوة إلى الإطار العلوي والأساس السفلي. يرتبط عمود الرياح بالإطار الرئيسي من الأعلى وبالألواح الخرسانية من الأسفل، مما يقسم قوة رد فعل الرياح إلى قوة أفقية عند الحافة وعزم دوران عند القاعدة.
إن عزم القاعدة هذا هو السبب في أن عمود الرياح غالباً ما يحتاج إلى دعامة أساس أكبر من تلك الخاصة بالفراغ المدعوم؛ إذ يجب أن يقاوم الدعامة عملية الدوران، وليس فقط الحمل العمودي. كما أن لأعمدة الرياح حدوداً: فقد تفرض الفئة الزلزالية المحلية قيوداً على الأماكن المسموح بها لتركيبها، لذلك يتم التأكد من صحة الاختيار وفقاً للرمز المنظم بدلاً من افتراضه.
التقوية الركبية — تصلب الوصلة بين العمود والوتر عند الحافة
تضيف التقوية الركبية قطراً مائلًا قصيرًا بين العمود والوتر عند الحافة، مما يعزز صلابة تلك الزاوية دون الحاجة إلى أعمال الربط الكامل التي تتطلب إطارًا لمقاومة العزم. إنها حل وسط— أكثر صلابة من الوصلة المفصلية البسيطة، وأقل تعقيدًا من البوابة الصلبة. وغالبًا ما تقترن التقويات الركبية بالتقويات ذات الشفة عند منطقة التثبيت، وهي مناسبة للمباني الصغيرة أو للأطر الداخلية حيث يكفي تحقيق زيادة متواضعة في الصلابة.
التقويات ذات الشفة وقضبان الانحناء: ثانوية وليست جانبية

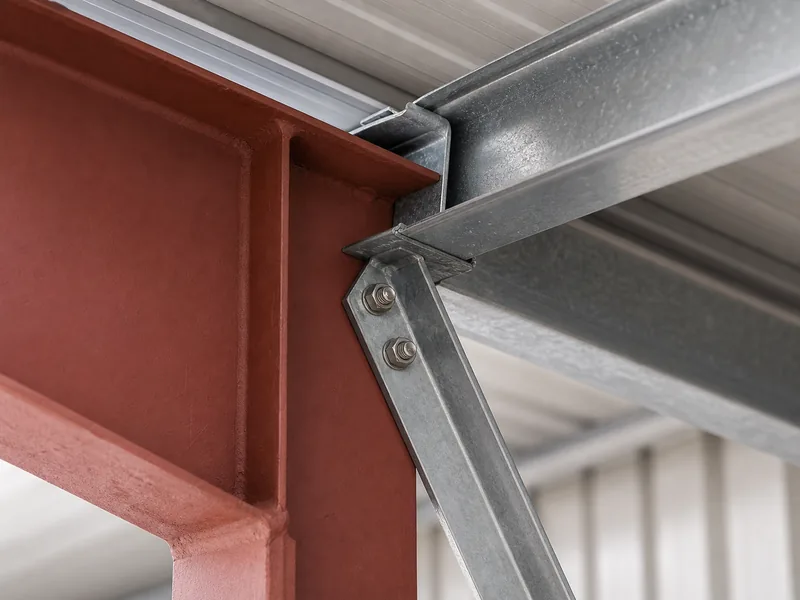

تُعدّ التقويات ذات الشفة وقضبان الانحناء عناصر لتحقيق الاستقرار، وليست للتقوية ضد الأحمال الجانبية، وإن الخلط بينهما يعد طريقة سهلة لإضعاف تصميم الإطار. أما التقويات ذات الشفة— وهي زوايا قصيرة، تُسمى أحياناً «دعائم المدادة»— فتربط الحافة الداخلية الضاغطة للوتر أو العمود بالمدادة أو الجيرت المجاورة. مهمتها محلية: فهي تمنع انثناء تلك الحافة الضاغطة جانباً تحت الأحمال، مما يتيح للعضو الرئيسي بلوغ قدرته التصميمية. ولا تقوم بنقل اهتزازات المبنى إلى الأساس.
أما قضبان الانحناء فهي قضبان صغيرة القطر تُمرر عبر المدادات والجيرت لتقليل الانحراف والحفاظ على المحاذاة أثناء التركيب— مرة أخرى، يتعلق الأمر بالاستقامة والاستقرار، لا بمقاومة الأحمال الجانبية.
إن هذا التمييز مهم في الموقع. فقد يكون الإطار مجهزاً بكل التقويات ذات الشفة وقضبان الانحناء، ومع ذلك يظل غير مستقر جانبياً إذا تم إغفال أو نقل تقوية X أو الأطر البابية. إن التعامل مع العناصر الثانوية وكأنها تحل محل النظام الأساسي هو السبب في أن المبنى قد يبدو مثبتاً تماماً رغم وجود كل التقويات.
كيف ينقل التدعيم الأحمال الريحية والزلزالية إلى الأساس
لا يعمل الإطار الفولاذي المدعوم إلا إذا توفر مسار متواصل للأحمال من الكسوة حتى القواعد، والتدعيم هو الذي يكمل هذا المسار في المستويات الأفقية. تدفع الرياح على ألواح الجدران والسقف؛ فتنقل هذه الألواح الضغط إلى القضبان والأوتار، التي بدورها توصله إلى تدعيم مستوى السقف. ثم يمرر تدعيم السقف ذلك إلى أجنحة الجدار الجانبية المدعومة، بينما تسحب الأقطار الجانبية الضغط إلى قواعد الأعمدة، وتقوم البراغي المرسخة بنقله إلى الأساس. وإذا انقطع أي رابط — كتغاضي عن تدعيم سقفي أو ترك فجوة في جناح جانبي — فإن الحمل يتراكم على أعضاء لم تُصمم لتحمله.

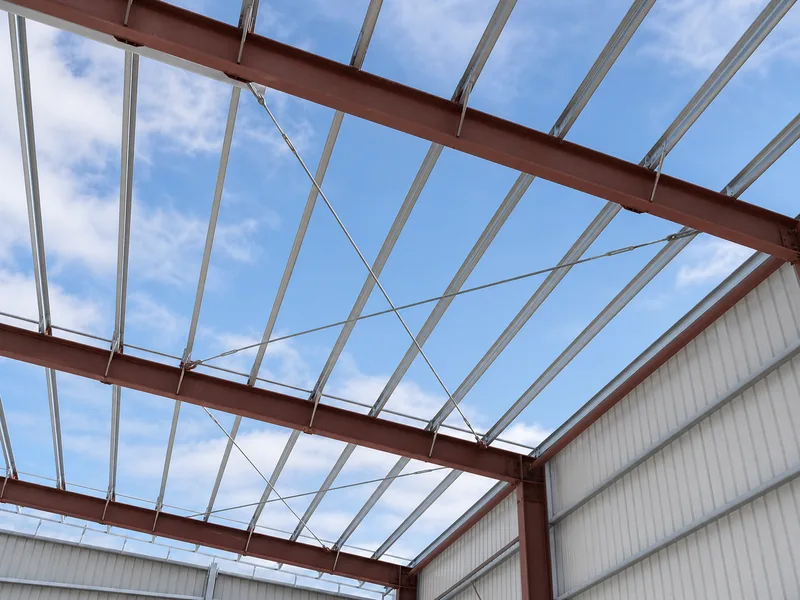

عادةً ما يشكّل تدعيم مستوى السقف حرف X يربط بين الإطارات المتجاورة بالقرب من الحافة، كما يحدّ المصنعون من عدد الأجنحة الواقعة بين خطوط التدعيم لكي لا يصبح حاجز السقف شديد المرونة. ويتم تحديد القوة التي يحملها هذه الأعضاء وفقًا للقوانين. ووفق قاعدة تقريبية شائعة في الهندسة، يُحدد حجم التدعيم الاستقراري بنحو اثنين بالمئة من القوة المؤثرة في العضو الذي يقيده، غير أن الرقم الفعلي يتحدد وفقًا للمعيار الساري والمتطلبات الريحية والزلزالية للمبنى. كما تفرض اللوائح حدًا لأقصى زاوية ميل للإطار خارج الوضع العمودي، ولزمن ضرورة فحص تأثيرات الانحراف من الدرجة الثانية. ولهذا السبب يتم التحقق من حجم التدعيم بواسطة المهندس المسؤول بدلاً من تقديره في الموقع، كما أن تصميم ترتيب التدعيم وتصميم الوصلات يعتمد على أحمال المشروع واللوائح والرسومات الإنشائية.
هناك نظام آخر مصمم ليكون مؤقتًا. أثناء أعمال البناء، وقبل تركيب الأقطار الدائمة والدعامات ذات الشفة والألواح، يقوم تدعيم التركيب المؤقت بإبقاء الإطار عموديًا ومستقرًا. أما الشد المبكر — قبل أن يتمكن النظام الدائم من تحمل الأحمال — فهو السبب في انحراف الإطار عن الاستقامة، بل وقد يؤدي إلى نتائج أشد سوءًا أثناء عملية التركيب.
اختيار ووضع التدعيم في المبنى الفولاذي
يعد اختيار ترتيب التدعيم مقايضة بين ثلاثة عوامل: موقع الفتحات، وقوة المتطلبات الريحية والزلزالية، ومقدار الأساس الذي ترغب في إنشائه. الجدول أدناه يوضح الأنظمة الثلاثة الرئيسية وعلاقتها بهذه العوامل.
| النظام | المكان الذي يُركَّب فيه | اختره عندما | التكلفة النسبية | تأثير الأساس |
|---|---|---|---|---|
| دعامة متقاطعة (X) | أسطح الجدران والأسقف | الجدران في الغالب صلبة والخطوط الطولية واضحة | الأدنى | قواعد الأعمدة القياسية |
| إطار بوابي | Endwall or sidewall with a wide door | فتحة تقطع الخط القطري | أعلى | متوسط؛ عزم عند القاعدة |
| عمود مقاوم للرياح | Tall or wide endwalls | تتطلب سطح جدار كبير دعماً عمودياً | أعلى | دعامة أكبر لمقاومة الدوران |
النمط بسيط: ابدأ بالدعامات المتقاطعة، لأنها الأرخص وتُركّب على أساسات قياسية، ثم انتقل إلى الإطار البوابي أو العمود المقاوم للرياح فقط في الحالات التي تمنع فيها الباب أو الفتحة المفتوحة أو طبيعة شكل الجدار وجود الأقطار. قد تحد فئة الزلازل من الخيارات — فبعض التكوينات محدودة في الفئات الأعلى — لذلك يتم مراجعة التصميم وفقاً للوائح المحلية قبل إقراره. وكل هذا يندرج ضمن إطار أوسع تصميم المباني الفولاذية في هذه العملية، يتم موازنة الدعامات مع تباعد الإطارات، واختيار الألواح، وتكلفة الأساسات، بدلاً من اختيارها بشكل منفصل.
في KAFA، تُصنَّع قضبان الدعم، والزوايا، ودعامات الحافة جنباً إلى جنب مع إطارات H-beam وعوارض C/Z التي تتصل بها، وذلك وفق نظام إدارة الجودة ISO 9001:2015 في مصنع الشركة الذي تبلغ مساحته 20,000 م² في تشينغداو. وهناك تحذير واحد يعلو فوق باقي التحذيرات: لا ينبغي قطع أو نقل الدعامات في الموقع لإفساح المجال لباب يُضاف في مرحلة لاحقة من المشروع. فتحريك دعامة ما يغيّر مسار الحمل وهو قرار هندسي، وليس مجرد قرار يتخذه فريق التركيب. وعندما يبدو أن التصميم سيتعارض مع الاستخدام المقصود للمبنى، فمن الأرخص الإشارة إلى ذلك قبل البدء في التصنيع. ويتمثل الحل في اطلب عرض سعر مع وضع أبعاد الفتحات وفئة الزلازل في الاعتبار، بحيث يمكن تصميم الدعامات بما يتناسب معها منذ البداية.
إن ترتيب القرارات هو ما يضمن سلامة تصميم الدعامات: حدد النظام الجانبي أولاً، وضع الدعامات المتقاطعة حيث تسمح الجدران بذلك، واحتفظ بالإطارات البوابية والأعمدة المقاومة للرياح للفتحات التي تحتاج إليها فعلاً. ثم تُضاف دعامات الحافة وقضبان الانحناء كطبقة لتعزيز الاستقرار، لا كبديل عن ذلك النظام الأساسي. وبمجرد تحديد متطلبات الرياح والزلازل ومواقع الأبواب وفئة الزلازل، يكاد تصميم الدعامات يتشكل تلقائياً — وأي تغيير في تلك المعطيات بعد الانتهاء من التصنيع يستلزم إعادة فحص الأقطار، لا محاولة التحايل عليها.
الأسئلة الشائعة
أي نوع من أنظمة الدعم بإطارات الفولاذ ينبغي توقعه افتراضياً؟
الدعامات المتقاطعة (X) المصنوعة من قضبان الفولاذ هي النظام الجانبي القياسي في المباني المعدنية سابقة الهندسة، وتُركّب في مستويي الجدار الجانبي والسقف. وتُفضَّل لأن القضبان رخيصة الثمن، ولأن الشكل X يحافظ دائمًا على وجود قطري مشدود تحت الضغط، كما أن مسار الحمل نحو الأساسات يكون قصيرًا ومباشرًا.
هل يمكن إزالة أو إعادة ترتيب الدعامات لتناسب بابًا أو نافذة؟
Relocating or removing a brace to fit an opening is an engineering change, not a field fix. Cutting an installed X-brace breaks the lateral load path; the correct move is a portal frame or wind column designed for that opening, which keeps the path intact while leaving the door clear.
ما الفرق بين دعامة الحافة ودعامة التقاطع؟
تقوم دعامة الحافة ودعامة التقاطع بحل مشكلات مختلفة. فدعامة الحافة تمنع انبعاج حافة الضغط محليًا، مما يسمح للعارض أو العمود بالوصول إلى قدرته التحميلية، بينما تنقل دعامة التقاطع الحمل الجانبي للمبنى بأكمله إلى الأساسات؛ إذ إن أحدهما عضو استقرار، والآخر نظام جانبي أساسي.
هل تحتاج جميع المباني الفولاذية إلى دعامات؟
يحتاج كل مبنى فولاذي إلى نظام جانبي محدد، سواء كان ذلك دعامات قطرية أو إطارات عزم. وحتى في المناطق ذات الرياح الخفيفة، فإن القوى الزلزالية واستقرار التركيب تقتضي دائمًا تصميم نظام جانبي؛ والسؤال الوحيد هو أي نوع ومن كمية؟
هل ينبغي اختيار دعامات القضبان أم الكابلات؟
تناسب قضبان الفولاذ الخطوط الطولية الأثقل لأنها تتحمل شدًا أكبر وتبقى مشدودة، بينما تناسب الكابلات الأحمال الأخف. أما الزوايا فهي الخيار الثالث، وتُستخدم عندما يتعين على العضو الداعم تحمل بعض الضغط بالإضافة إلى الشد فقط.
