O cálculo de cargas de uma estrutura de aço soma todas as forças que o edifício precisa suportar: seu próprio peso, as pessoas e equipamentos dentro dele, além dos efeitos do vento, da neve e dos tremores de terra vindos do exterior. Essas forças são então combinadas segundo um código como a ASCE 7, permitindo que cada elemento, conexão e fundação sejam verificados em relação ao resultado. O produto final não é um único número; trata-se de um conjunto de casos de carga, e o caso mais severo para cada componente determina a quantidade de aço necessária para esse componente. Este guia explica os tipos de carga que importam, os códigos que definem seus valores, como as cargas são combinadas e como essas combinações se transformam nas verificações dos elementos que realmente sustentam o projeto.
O que realmente abrange um cálculo de carga para estruturas de steel
Um cálculo completo de cargas começa listando todos os caminhos de carga no edifício, não apenas os óbvios pesos do telhado e do piso. As cargas se dividem em quatro famílias: cargas permanentes que nunca se movem (estrutura e revestimento), cargas variáveis relacionadas ao uso do edifício (ocupantes, mercadorias armazenadas, serviços suspensos), cargas ambientais provenientes do local (neve, vento, chuva e terremotos) e cargas de equipamentos, como guindastes. Se uma família for omitida, o restante da conta será baseado em um total insuficiente.
O aspecto que os proprietários menos consideram é a carga colateral, ou seja, o peso de tudo aquilo que será suspenso à estrutura após a montagem do steel: dutos de HVAC, tubulações de sprinklers e forros. Isso não aparece no desenho da estrutura, mas é permanente e deve ser suportado durante toda a vida útil do edifício.
Este artigo aborda como as cargas são determinadas e combinadas. O dimensionamento de uma viga individual, o detalhamento de uma conexão ou o projeto de reforço constituem etapas distintas do processo de projeto de edifício de aço e não são o foco aqui.
Os tipos de carga que moldam uma estrutura de steel

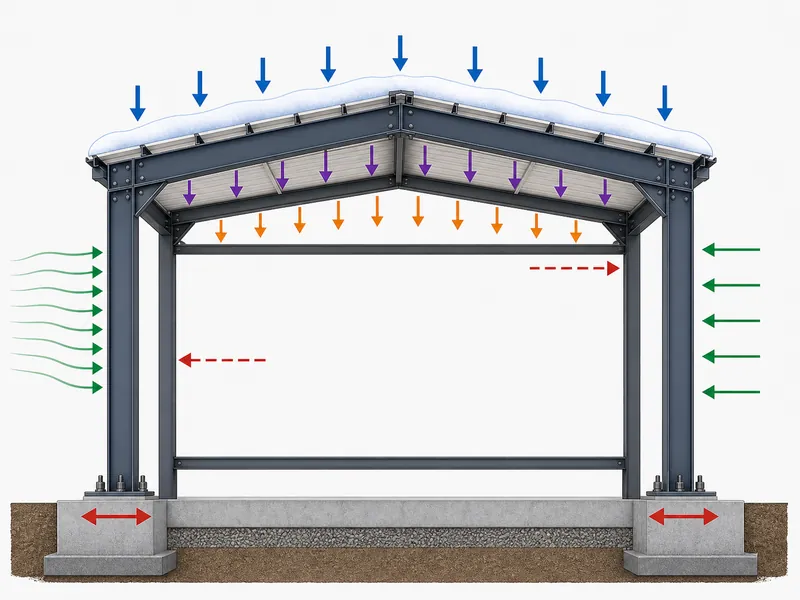

Sete tipos de carga abrangem quase todos os edifícios de aço: morta, colateral, viva, de neve, de vento, sísmica e de guindaste. A tabela abaixo mostra o que cada uma inclui, a faixa típica do setor em que existe e a variável que altera o valor.
| Tipo de carga | O que inclui | Faixa típica da indústria | Variável-chave |
|---|---|---|---|
| Morto | Estrutura, revestimento fixo, cobertura | Aproximadamente 5–8 psf (8–10 com MEP pesado) | Escolha de estrutura e painéis |
| Colateral | HVAC suspenso, sprinklers, tetos | ~5-10 psf | Serviços suspensos na estrutura |
| Viva (piso) | Ocupantes, equipamentos móveis | De 50 psf para escritórios até mais de 125 psf para armazéns | Uso do edifício (ocupação) |
| Carga viva no telhado | Acesso para manutenção | Mínimo de 20 psf | Reduzível para grandes áreas |
| Neve | Neve acumulada e arrastada | Determinado pela carga de neve no solo do local | Localização, inclinação do telhado, exposição |
| Vento | Pressão, sucção e elevação | Varia conforme a velocidade e a exposição | Velocidade básica do vento, exposição |
| Sísmico | Inércia decorrente do movimento do solo | Definido pelos valores espectrais do local | Sismicidade e massa da edificação |
| Guindaste | Forças provenientes de equipamentos de elevação | Definido pela capacidade do guindaste | Tipo e capacidade do guindaste |
Considere esses valores como faixas indicativas do setor, e não como valores de projeto. O valor final que constará dos desenhos depende dos dados ASCE 7 do local, da ocupação e da geometria da edificação. Isso não substitui a ASCE 7, o código local nem o engenheiro responsável que assina os cálculos do projeto.
A ocupação é o fator que diferencia a carga acidental de um edifício em relação a outro. Para um edifício comercial de aço, o piso de uma loja ou escritório é projetado para suportar uma carga acidental muito menor do que o espaço de um armazém destinado a estantes e empilhadeiras, mesmo quando ambos compartilham uma estrutura idêntica. Se o uso previsto estiver incorreto, o piso será superdimensionado ou inseguro. As cargas ambientais apresentam comportamentos diferentes, motivo pelo qual a carga acidental, a carga permanente e a carga de neve são quantificadas a partir de fontes distintas, em vez de seguir uma única regra prática.

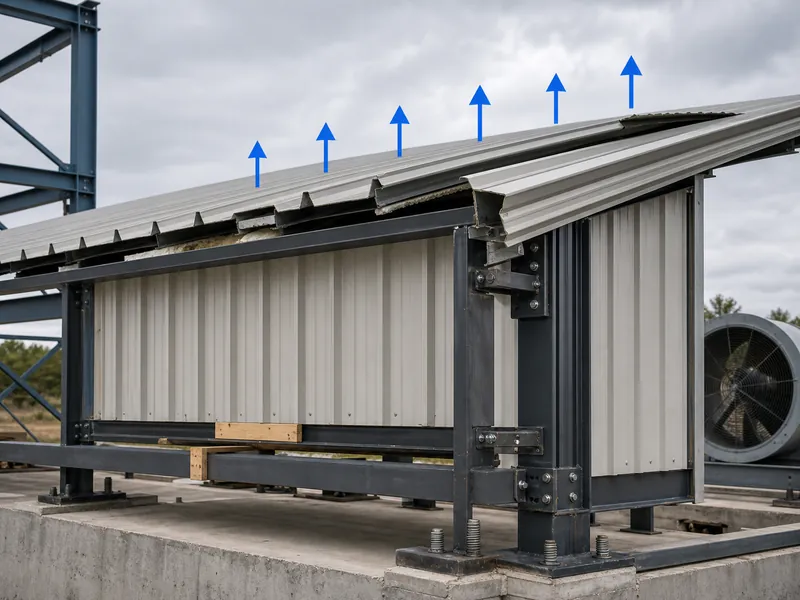

O vento é a carga que condiciona o projeto com mais frequência do que os proprietários iniciantes esperam, especialmente em edifícios altos, abertos ou costeiros, pois atua tanto como pressão interna quanto como sucção externa. Uma cobertura leve de aço tem pouco peso, portanto a sucção do vento pode tentar levantar a estrutura dos chumbadores; o caso específico da carga de vento merece atenção própria . Edifícios com elevação por ponte rolante introduzem uma carga de ponte rolante que gera forças verticais, laterais e longitudinais que a estrutura sem cargas adicionais nunca enfrentaria .
Os códigos que estabelecem os valores das cargas
Nos Estados Unidos, quatro documentos realizam a maior parte do trabalho por trás do cálculo de cargas de uma estrutura de aço. A ASCE 7, *Cargas Mínimas de Projeto e Critérios Associados para Edifícios e Outras Estruturas*, estabelece as magnitudes das cargas morta, viva, de neve, de vento e sísmica e define como elas devem ser combinadas. O Código Internacional de Construção (IBC) incorpora a ASCE 7 à legislação e atribui a cada edifício uma Categoria de Risco, de I a IV, de modo que uma instalação essencial como um hospital seja projetada para cargas mais conservadoras do que uma construção de armazenamento.
A AISC 360, a *Especificação para Edifícios de Aço Estrutural*, entra em cena assim que as cargas são conhecidas: ela define como cada elemento de aço e conexão deve ser verificado, utilizando o método LRFD ou ASD. Para sistemas de edifícios metálicos em particular, a Associação dos Fabricantes de Edifícios Metálicos (MBMA) publica métodos detalhados para vento, neve, sismo e cargas de guindaste, alinhados às edições vigentes do IBC e da ASCE 7.
Esses quatro estabelecem o quadro de referência, mas são referências dos EUA. Um projeto na Europa ou na Ásia segue seu próprio código, como os Eurocódigos ou uma norma nacional como a GB, e os valores de carga não são transferidos entre sistemas. O princípio é o mesmo em todos os lugares; os números, não.
Como as cargas são combinadas: LRFD e ASD
As cargas nunca são simplesmente somadas em seu valor total, pois a carga viva mais pesada e o vento mais forte raramente atingem seu pico simultaneamente. Em vez disso, a ASCE 7 define combinações ponderadas de cargas, e o projeto deve atender à pior delas, a combinação governante, para cada elemento. Sob o método LRFD, combinações representativas incluem 1,4D; 1,2D + 1,6L + 0,5(Lr ou S ou R); e 0,9D + 1,0W, onde D é carga morta, L é carga viva, Lr é carga viva no telhado, S é neve, R é chuva e W é vento.
Essa última combinação, 0,9D + 1,0W, é a que pega edifícios leves. Ela combina carga permanente reduzida com vento total, que é como a força de sucção líquida aparece: a sucção do vento supera o peso próprio do telhado e a carga nos chumbadores inverte a direção. A combinação que controla um edifício de aço com telhado leve é frequentemente a que tenta levantá-lo, não a que o pressiona para baixo.
O ASD, ou Projeto por Tensões Admissíveis, é a abordagem mais antiga. Ele verifica as cargas de serviço em relação às tensões admissíveis, que já incorporam uma margem de segurança, em vez de aplicar fatores separados às cargas e à resistência, como faz o LRFD. A maioria dos projetos modernos de aço utiliza o LRFD porque ajusta a margem de segurança à previsibilidade de cada carga, mas o ASD continua válido e ainda é preferido por alguns engenheiros para determinados cálculos.
Executando o cálculo, desde os dados do local até as verificações dos elementos

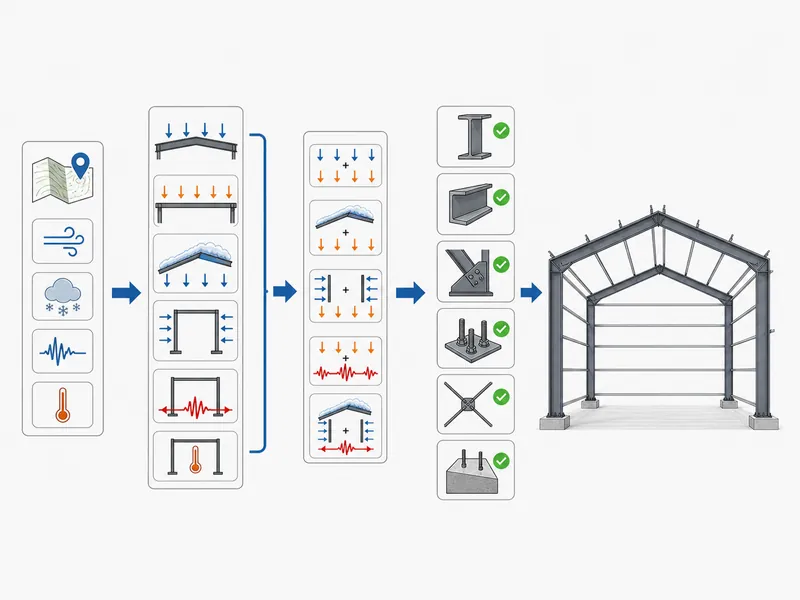

O cálculo é realizado em uma ordem fixa: coletar os dados do local, quantificar cada carga, combinar as cargas e, em seguida, verificar os membros, as conexões e a fundação. Pular diretamente para o dimensionamento da estrutura sem passar pelas etapas iniciais é justamente o ponto em que regras empíricas substituem a engenharia.
Tudo começa no local. Ferramentas vinculadas à ASCE 7, como a ASCE Hazard Tool, fornecem a velocidade básica do vento, a carga de neve no solo e os parâmetros sísmicos para um conjunto de coordenadas, juntamente com as categorias de exposição e risco. Esses valores locais alimentam as cargas ambientais, enquanto a carga morta provém do levantamento de materiais e a carga viva vem da ocupação. Cada carga é então submetida às combinações da ASCE 7 para identificar o caso governante para cada elemento.

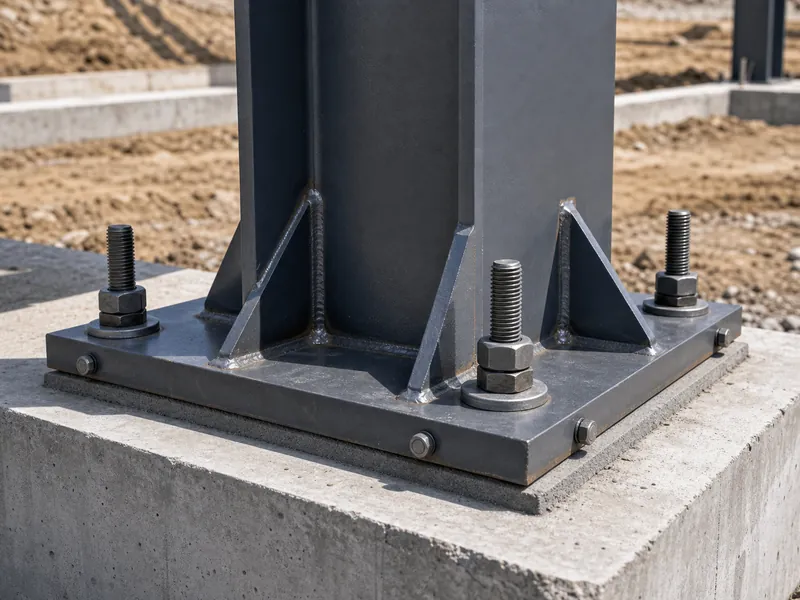

Só então começa a verificação de membros, que deve atender a dois modos de falha distintos. As verificações de resistência AISC 360 confirmam que um membro não se romperá sob a combinação de cargas predominante. As verificações de serviço garantem que ele não fletirá além do limite de flecha. Uma viga de cobertura de grande vão pode passar em todas as verificações de resistência e ainda assim fletir além do seu limite de flecha, sendo esse um motivo comum para redimensionar um membro para maior no final do projeto. Essas mesmas cargas são transmitidas à fundação do edifício de aço , onde os chumbadores precisam resistir às reações de apoio e ao uplift líquido identificado anteriormente .
Onde ocorrem erros nos cálculos de carga em steel
A maioria dos erros no cálculo de cargas remonta aos dados de entrada, e não à aritmética. O software combina fielmente quaisquer cargas que lhe sejam fornecidas; assim, uma suposição incorreta nas etapas iniciais resulta em um resultado aparentemente correto, mas totalmente equivocado. Um pequeno número de falhas é responsável pela maior parte desses erros:
- Esquecer as cargas colaterais. Sistemas de HVAC, sprinklers e tetos são especificados após a estrutura e nunca retornam à carga morta.
- Interpretar errado a categoria de exposição ou risco. Chamar um local costeiro aberto de "suburbano", ou vice-versa, altera diretamente a carga de vento.
- Ignorar a sobrecarga líquida. Um telhado leve verificado apenas para a carga descendente deixa os parafusos de ancoragem subdimensionados para o caso de vento que os inverte.
- Somar a carga viva do telhado à carga de neve. As duas são consideradas como a maior entre as duas, sem serem somadas, e essa confusão inflaciona ou deflaciona o projeto do telhado.
- Não recalculando após uma mudança de uso. Um armazém convertido para manufatura leve passa a suportar novas cargas vivas e colaterais, mas os casos de carga originais muitas vezes permanecem arquivados sem alterações.
Esse último ponto é onde a responsabilidade faz diferença. As cargas finais, as combinações de carga, os cálculos dos elementos estruturais e das conexões, bem como o dimensionamento das fundações, devem ser aprovados por um engenheiro responsável registrado, atuando de acordo com a edição do código e a jurisdição aplicáveis ao local da edificação. Este guia explica o processo; ele não substitui esse projeto com aprovação oficial. Como fabricante de estruturas metálicas com capacidade interna de projeto, fabricação e instalação, consideramos a base de cargas como o primeiro item a ser confirmado antes de cortar qualquer peça de aço. Uma estrutura montada sob um sistema de qualidade ISO 9001:2015 só será tão correta quanto os casos de carga para os quais foi dimensionada.
Conclusão
Antes de confiar em um cálculo de carga para uma estrutura metálica, defina primeiramente três parâmetros: os dados ASCE 7 do local relativos a vento, neve e sismos; a ocupação real, incluindo todos os elementos suspensos à estrutura; e a categoria de risco associada ao uso previsto da edificação. Com esses três fatores estabelecidos, a combinação de cargas governante, bem como os cálculos dos elementos, das conexões e da elevação, são determinados pelo código e não por estimativas. As surpresas mais custosas geralmente surgem de uma mudança de uso ou de uma carga acessória esquecida, e não do próprio cálculo. Quando a finalidade de uma edificação muda, os casos de carga devem ser recalculados em primeiro lugar, e não em último. Um projeto defendível é aquele em que cada elemento pode ser rastreado até um caso de carga específico e a um conjunto de cálculos devidamente assinado.
Perguntas Frequentes
Como calcular a carga de uma estrutura de steel?
Você calcula isso quantificando cada tipo de carga para o local e a ocupação — carga morta, carga colateral, carga viva, neve, vento, sismica e qualquer carga de guindaste — e então combinando-as segundo um código como a ASCE 7, verificando cada elemento estrutural com base na combinação governante. Os valores locais para vento, neve e sismicidade são obtidos por meio das ferramentas de mapeamento da ASCE 7, de acordo com a localização.
Qual a diferença entre carga morta e carga viva?
A carga morta é o peso permanente e inalterável da estrutura e de tudo o que está fixado a ela, como a estrutura, a cobertura e o revestimento. A carga viva é o peso variável dos ocupantes e dos conteúdos móveis, razão pela qual é definida pelo uso do edifício e não pela própria estrutura.
Qual código é utilizado para o cálculo de cargas em estruturas de aço?
Nos Estados Unidos, a ASCE 7 estabelece as magnitudes e combinações de cargas, o IBC incorpora a ASCE 7 ao código legal de construção, e a AISC 360 regula as verificações dos membros e conexões de aço. Os sistemas de edifícios metálicos também seguem os métodos da MBMA para cargas de vento, neve, sismicas e de guindastes.
É melhor o LRFD ou o ASD para edifícios de steel?
O LRFD é o padrão para a maioria dos edifícios de aço modernos porque ajusta o fator de segurança à variabilidade de cada carga, o que geralmente resulta em um projeto eficiente. O ASD permanece válido e ainda é escolhido para certas verificações, então "melhor" depende do método do engenheiro e do caso específico, em vez de um ser universalmente superior.
Alterar o uso de um edifício exige recalcular as cargas?
Sim. Uma nova utilização altera a carga viva e, muitas vezes, a carga colateral — por exemplo, uma edificação de armazenamento convertida em instalação fabril acrescenta peso de equipamentos e serviços suspensos —, portanto, as combinações de cargas e todas as verificações subsequentes dos membros devem ser refeitas antes que a mudança seja considerada segura para ocupação.
