A eficiência energética em edifícios metálicos ganha ou perde no envelope do edifício, não no termostato. A maior parte dos ganhos vem de quatro frentes: o isolamento e seu valor R, o controle das pontes térmicas na estrutura de aço, uma cobertura refletiva ou fresca e a vedação hermética de ar. Sistemas mecânicos — HVAC, iluminação natural e iluminação eficiente — então operam sobre um envelope que já cumpre sua função. As seções abaixo abordam cada alavanca aproximadamente na ordem em que traz retorno, mostrando como a zona climática e o código de energia determinam até onde levar cada uma delas.
Por que os edifícios metálicos começam com uma vantagem energética
A estrutura de aço dá ao edifício uma vantagem inicial em eficiência graças à precisão de fabricação, e não ao próprio metal. Os componentes de uma estrutura pré-engenhada são cortados, perfurados e soldados com tolerâncias rigorosas de fábrica, de modo que painéis e elementos secundários se alinham com menos lacunas por onde o ar possa vazar. Esse mesmo aço também é um condutor rápido de calor, o que é a verdadeira desvantagem: uma casca metálica exposta aquece e resfria rapidamente, e todas as afirmações de eficiência abaixo dependem de como o envelope é detalhado, e não apenas da estrutura. A estrutura rígida, os purlins e os girts também criam uma cavidade regular e previsível, em torno da qual um sistema de isolamento pode ser projetado desde o início. Por isso, o desempenho energético é mais fácil de incorporar Edifícios comerciais pré-fabricados do que fazer retrofit posteriormente. Como fabricante de estruturas de aço, vemos o retorno quando os suportes de isolamento e as rupturas térmicas são planejados na fase de detalhamento, em vez de improvisados no local.

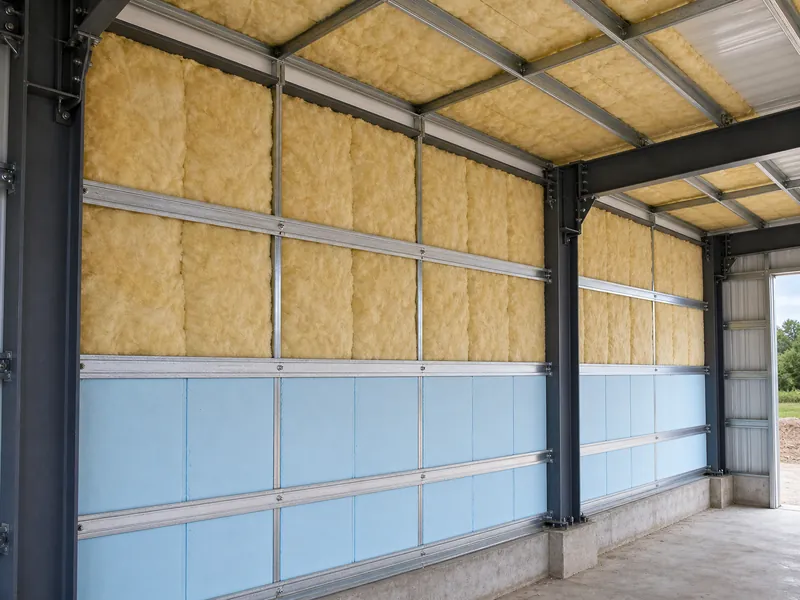

Isolamento e Valor R: o Núcleo do Envelope
O isolamento é o núcleo do envelope, e a quantidade certa é definida pela zona climática e pelo código de energia, e não por um único número universal. Na prática, as montagens para edifícios metálicos variam aproximadamente de R-8 a R-30, dependendo da zona climática, se a superfície é parede ou telhado, e de qual ciclo do código está em vigor. Trabalhos comerciais normalmente são comparados à ASHRAE 90.1 ou à IECC, ambas elevando os requisitos à medida que o clima fica mais frio. Telhados geralmente apresentam o valor R mais alto entre os dois, pois grande parte do calor se move pela parte superior de um edifício metálico alto e aberto. A decisão mais importante diz respeito à forma como o isolamento é entregue, e não apenas à quantidade disponível. Isolamento para edifícios metálicos apresenta algumas formas comuns, cada uma com uma resistência diferente:
| Tipo de isolamento | Onde se encaixa | Compromisso a avaliar |
|---|---|---|
| Manta de fibra de vidro revestida | É aplicado sobre as terças e vigas; padrão para paredes e telhados | Baixo custo, mas comprime-se nas linhas de estrutura e perde valor R nesses pontos |
| Espuma de spray de célula fechada | Aplicado por pulverização na parte inferior da laje ou da chapa | Alto valor R por polegada e vedação contra ar em uma única etapa; custo mais elevado |
| Placa de espuma rígida (isolamento contínuo) | Execução externa da estrutura | Elimina pontes térmicas porque cobre os elementos de aço sem interrupções |
| Painéis metálicos isolados (IMPs) | Painel de parede ou telhado construído em fábrica | Valor R consistente e junta bem vedada, a um custo de material mais alto |
Para climas mais frios, combinar um sistema de mantas com isolamento contínuo geralmente supera o uso de uma manta mais espessa sozinha, pois a manta adicional pouco ajuda onde a estrutura já interrompe o fluxo térmico.

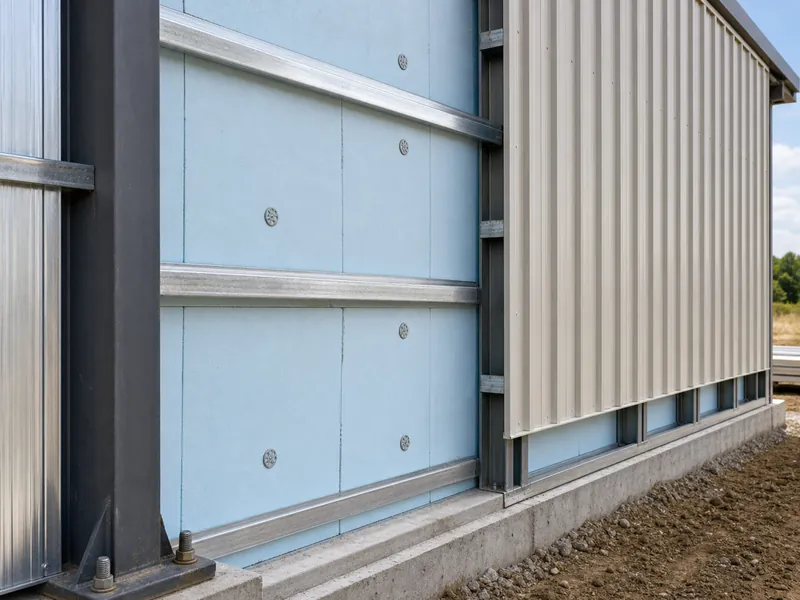

Eliminação das pontes térmicas na estrutura metálica
Preencher a cavidade com isolamento não é o ponto final, pois o aço conduz calor diretamente através desse isolamento sempre que um elemento toca o painel. Cada purlin e girt torna-se uma ponte térmica — um caminho contínuo de metal que ignora o valor R circundante — e o isolamento em manta drapeada é mais fino exatamente nesses pontos de contato. As soluções são físicas: um bloqueio térmico ou espaçador entre o aço e o painel, ou uma camada de isolamento contínuo instalada fora da estrutura para que nunca seja interrompida. Isso é especialmente importante com Estrutura metálica de perfil leve, onde vigas estreitamente espaçadas multiplicam o número de pontes térmicas. Se forem ignoradas, o custo não será apenas calor perdido: o aço frio em meio ao ar úmido provoca condensação, que se manifesta como manchas ou ghosting no teto e, com o tempo, à medida que ocorrem corrosão e isolamento manchado. Verificar a montagem quanto a caminhos térmicos contínuos é uma revisão rápida de projeto que evita um problema caro de umidade.

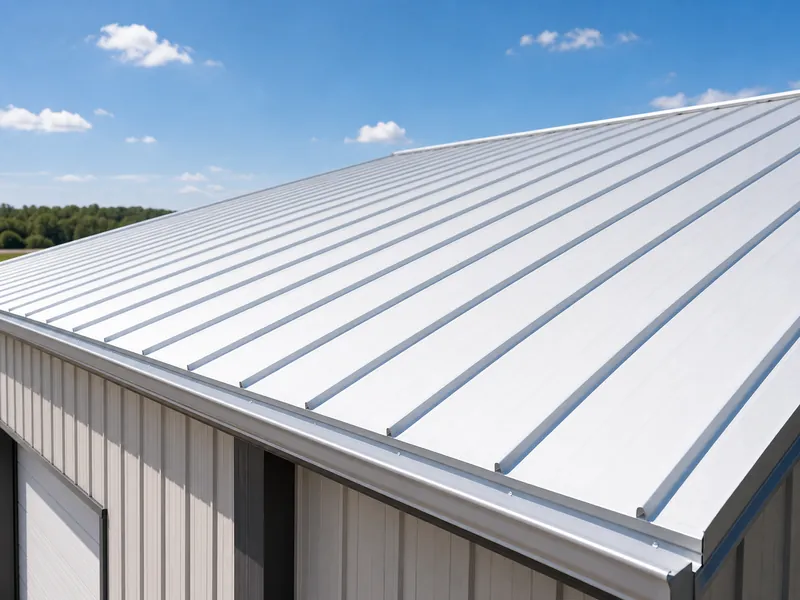

Telhados reflexivos e resfriantes
Um telhado com revestimento reflexivo ou de alta refletância visa reduzir a carga de resfriamento, tornando-se especialmente valioso em climas quentes, dominados pelo resfriamento, e muito menos eficaz onde predomina o aquecimento. Um telhado metálico leve ou com classificação de alta refletância pode refletir mais de 70% da energia solar incidente, dependendo do seu revestimento e cor; dados do setor, provenientes da Metal Construction Association e da AISI, associam telhados metálicos refletivos a reduções de até cerca de 40% no consumo de energia para resfriamento, nas aplicações adequadas. O mecanismo é composto por duas etapas: a elevada refletância solar devolve a luz solar ao ambiente, enquanto a alta emissividade térmica — chegando a cerca de 90% em revestimentos de qualidade — permite que a superfície libere o calor absorvido. Como a refletância e a emissividade variam amplamente entre os produtos, os valores confiáveis provêm da classificação oficial de telhado refletivo publicada, e não apenas da cor do material. As juntas verticais são o formato mais comum para aplicar esses revestimentos em telhados comerciais, e o perfil dos painéis mantém as fixações protegidas das intempéries. Isso torna a escolha de um Telhado metálico de junta vertical tanto uma decisão energética quanto uma de impermeabilização. Em climas quentes, destine o orçamento do telhado à espessura do isolamento antes da refletividade.

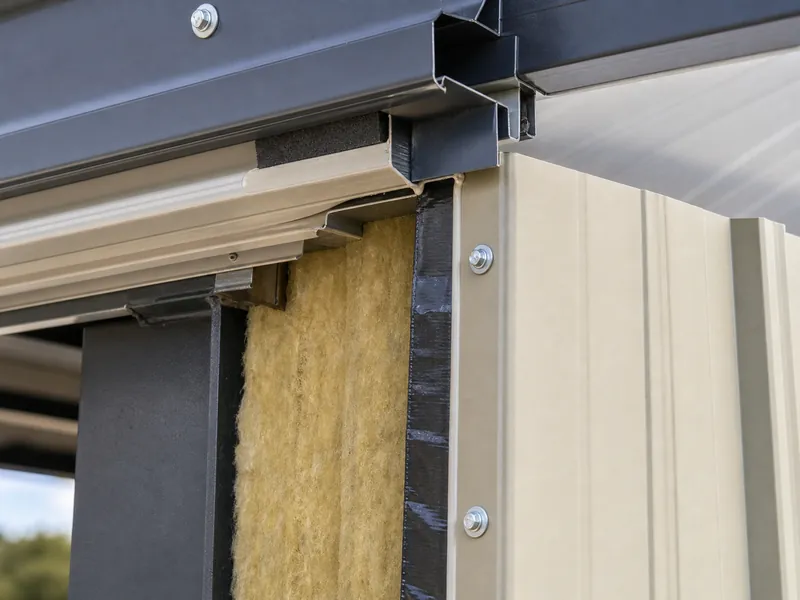

Vedação contra ar e envelope estanque do edifício
A infiltração de ar pode comprometer até mesmo um edifício metálico bem isolado, pois o fluxo de ar descontrolado transporta tanto calor quanto umidade por lacunas que o isolamento sozinho não fecha. Os pontos vulneráveis à infiltração são previsíveis em estruturas de aço, e é justamente ali que a vedação traz o maior retorno:
- As beiradas e a base, onde os painéis de parede se encontram com a laje e o telhado
- Sobreposições laterais e terminais dos painéis
- Penetrações para portas, janelas, tubulações e conduítes
- Aberturas emolduradas cortadas no local
Vedando esses pontos com fitas, fechos e selantes adequados, mantém-se o ar condicionado dentro e o ar úmido fora. O retardador de vapor é posicionado de acordo com o clima, voltado para o lado quente no inverno em regiões de aquecimento, de modo que a umidade seja barrada antes de alcançar o aço frio e condensar. Há também um benefício em termos de dimensionamento: um envelope bem vedado reduz o pico de carga de aquecimento e resfriamento, permitindo especificar equipamentos de HVAC menores, economizando tanto no custo inicial quanto no custo operacional. Um teste de porta-soprador ou de fumaça é a maneira prática de confirmar que o envelope funciona conforme projetado, em vez de presumir que sim.
HVAC, iluminação natural e eficiência luminosa
Uma vez que o envelope esteja bem vedado, as escolhas mecânicas e de iluminação determinam quão eficientemente a carga restante será atendida. O primeiro passo é o dimensionamento: um sistema de HVAC adequadamente dimensionado, ajustado à carga agora reduzida, opera com mais eficiência do que uma unidade superdimensionada que entra em ciclos curtos, portanto o cálculo da carga deve seguir o trabalho do envelope, e não antecipá-lo. A iluminação natural ajuda no lado da iluminação, pois painéis translúcidos de parede ou telhado e claraboias reduzem a necessidade de iluminação elétrica diurna. Mas essas mesmas aberturas também aumentam o ganho de calor solar, por isso são dimensionadas e posicionadas como uma solução de compromisso, e não distribuídas aleatoriamente pelo telhado. A iluminação eficiente é uma atualização simples: luminárias LED consomem pelo menos cerca de 75% menos energia do que equivalentes incandescentes, e sensores de ocupação com controles programáveis mantêm-nas desligadas quando uma área está vazia. A energia solar no local é um próximo passo razoável quando o consumo já está baixo, mas trata-se de uma questão de geração que fica fora das decisões sobre o envelope abordadas aqui.
Conclusão
A ordem dos investimentos é tão importante quanto a lista de medidas. Comece pelo envelope construtivo — isolamento com valor R conforme exigido pela sua zona climática e pelo código de energia, rupturas térmicas na estrutura de aço e vedação contra ar nos beirais, sobreposições e penetrações — pois esses ganhos são permanentes e beneficiam todos os sistemas superiores. Adicione um telhado refletivo onde o resfriamento predomine ao longo do ano e priorize o orçamento para maior espessura do isolamento onde o aquecimento for predominante. Utilize o dimensionamento do sistema HVAC, a iluminação natural e a iluminação LED como camadas que otimizam um edifício já bem isolado, e considere a geração solar no local como a etapa seguinte, após reduzir o consumo energético. Duas verificações garantem a consistência do plano: confirme os valores R do conjunto de acordo com o ciclo vigente do código e verifique a estanqueidade ao ar por meio de testes, em vez de presumir. Um fabricante de estruturas de aço pode incorporar desde o início ao projeto os suportes do isolamento, as rupturas térmicas e as sobreposições dos painéis, o que é muito mais econômico do que corrigir posteriormente um envelope frio e com vazamentos. Se você deseja incluir isso no seu próximo projeto, Obtenha um orçamento gratuito com a zona climática e o uso pretendido em mãos.
Perguntas Frequentes
Os edifícios metálicos são energeticamente eficientes?
Os edifícios metálicos são tão eficientes energeticamente quanto seu envelope é bem detalhado, não sendo intrinsecamente mais ou menos eficientes do que outros materiais. A estrutura de aço conduz calor, portanto o desempenho real depende do isolamento, do controle das pontes térmicas e da vedação de ar. Um edifício metálico bem isolado e hermeticamente vedado apresenta desempenho equivalente ao de outras tipologias construtivas e se beneficia das tolerâncias rigorosas de fábrica da sua estrutura.
Qual valor R é necessário para um edifício metálico?
O valor R exigido depende da zona climática e do código de energia vigente, e não de um único valor recomendado. As montagens costumam situar-se na faixa de R-8 a R-30, com zonas mais frias e conjuntos de cobertura no extremo superior. Projetos comerciais geralmente são avaliados segundo a ASHRAE 90.1 ou a IECC, portanto confirme a meta conforme o ciclo atual do código em sua região.
Um telhado fresco realmente reduz as contas de energia?
Uma cobertura refletiva reduz as contas de refrigeração em climas quentes, mas oferece poucos benefícios e pode até aumentar ligeiramente o consumo de aquecimento em regiões onde os invernos predominam. Coberturas metálicas reflexivas podem diminuir o consumo de energia para refrigeração em até cerca de 40% em aplicações predominantemente refrigeradas, ao refletir mais de 70% da energia solar incidente. Já em regiões dominadas pelo aquecimento, a profundidade do isolamento é a melhor opção para investir o orçamento.
Por que um edifício de aço transpira ou apresenta manchas fantasma no teto?
O suor e as manchas no teto remontam às pontes térmicas e à infiltração de ar, onde o ar quente e úmido encontra o aço frio e condensa. Purlins e girts não isolados permanecem frios e retiram a umidade do ar ambiente, deixando manchas, escorrimentos ou marcas ao longo do tempo. Isolamento contínuo, rupturas térmicas e vedação de ar são as medidas corretivas.
Você deveria isolar um edifício metálico existente?
Retrofitar o isolamento em um edifício metálico existente geralmente compensa, especialmente se a envoltória original estava descoberta ou subisolada. Espuma spray de célula fechada e painéis rígidos são escolhas comuns para retrofit, pois adicionam valor R e vedação de ar sem necessidade de desmontagem completa. O retorno é mais rápido onde a infiltração de ar e as pontes térmicas atuais são mais graves, portanto um teste de porta-soprador ou varredura térmica ajuda a direcionar o investimento.
