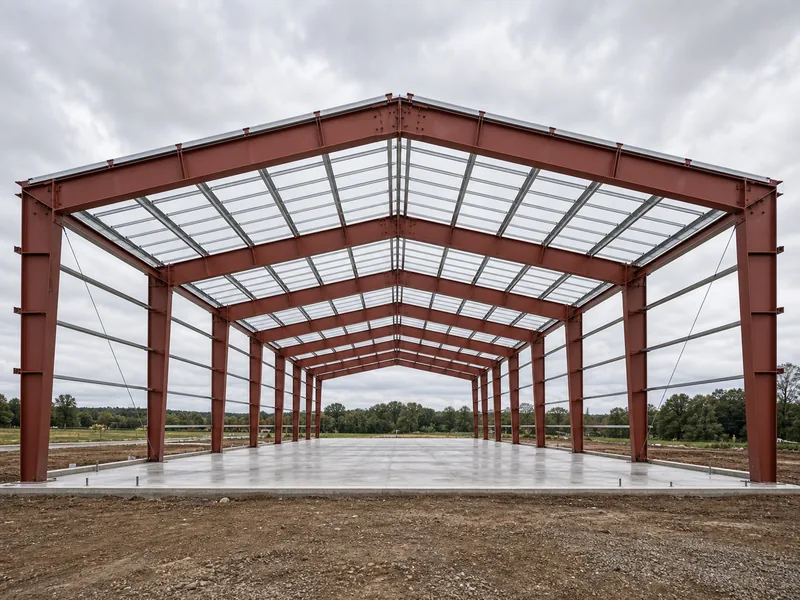

Um edifício em viga I é um edifício de aço cuja estrutura principal — as colunas e as vigas do telhado que suportam a carga — é construída a partir de perfis de aço em forma de I, geralmente laminados a quente ou soldados em oficina, conhecidos no setor como ferro vermelho. Essa única escolha estrutural permite que esses edifícios mantenham pisos amplos e livres de colunas, algo que estruturas mais leves não conseguem igualar. As seções abaixo abordam o que realmente define um edifício como sendo em viga I, por que a seção em forma de I alcança vãos tão extensos, como o ferro vermelho se compara às estruturas tubulares e em canal C, quais são os componentes envolvidos, onde esses edifícios são utilizados e o que influencia o preço. Não aborda a estrutura de madeira residencial nem o projeto de pontes e arranha-céus, que estão fora dos sistemas de edifícios metálicos.
O que define um edifício como “edifício com viga I”?

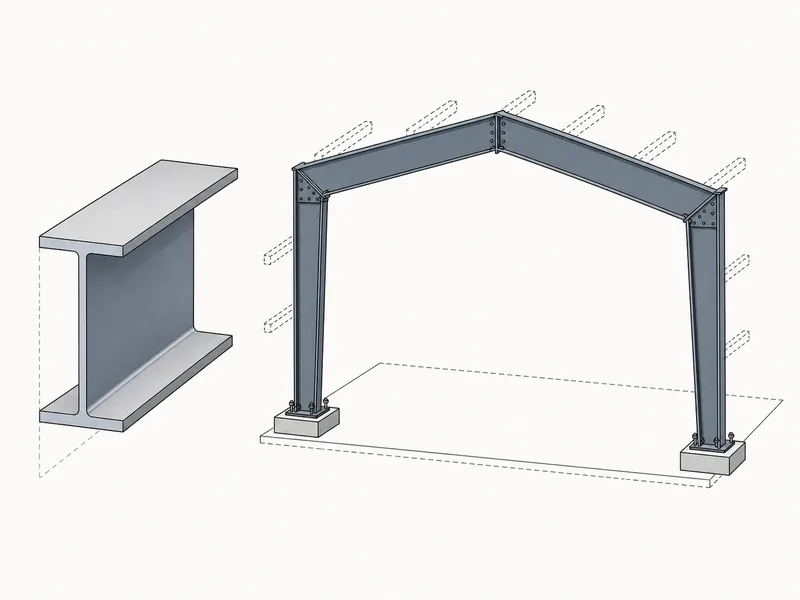

O rótulo refere-se à seção transversal da estrutura principal, e não a uma única viga: as colunas e as vigas são seções em forma de I, cada uma com duas abas horizontais unidas por uma alma vertical. Na prática, a expressão é uma abreviação usada pelos compradores para designar um edifício de aço rígido em ferro vermelho, cujos membros preparados em oficina recebem esse nome devido ao revestimento vermelho-oxidado com que são entregues; assim, um edifício de ferro vermelho e um edifício em viga I descrevem a mesma estrutura sob dois ângulos. A estrutura pode combinar seções de flange larga laminadas a quente diretamente da usina com seções de placa construídas e soldadas a um perfil afunilado, e conta com vigas, colunas, ripas, terças e contraventamentos, em vez de uma única viga realizar todo o trabalho. O que diferencia esse sistema de edifícios de uma seção solta é a engenharia: cada componente é dimensionado como parte de uma estrutura que deve resistir ao próprio telhado, ao revestimento e às condições locais de vento e neve. Quanto ao histórico do aço primado em si, esse assunto fica com edifícios de ferro vermelho; aqui, o foco está no edifício que ele emoldura.
Por que a seção em I alcança maiores vãos sem colunas
A seção em forma de I posiciona o aço onde a tensão de flexão é mais alta, nas abas superior e inferior, o que permite que uma estrutura em viga I sustente um telhado longo sobre colunas amplamente espaçadas. A alma no meio lida com o cisalhamento e mantém as duas abas separadas, de modo que, para o mesmo peso de aço, a forma é muito mais rígida à flexão do que um tubo ou um canal de massa similar. O vão é determinado pela profundidade do perfil e pela carga, e não apenas pelo material: uma única viga I laminada pode alcançar cerca de 100 pés, dependendo de quão profunda e pesada ela seja, enquanto estruturas rígidas projetadas e vigas construídas empurram vãos livres de colunas ainda mais longe. Fornecedores de kits anunciam vãos livres de até aproximadamente 300 pés, mas qualquer número desse tipo é condicional. Esse valor é definido pela largura do edifício, pela altura do beiral, pelo ângulo do telhado, pelas cargas de neve, vento e sismo, bem como por eventuais cargas de guindaste penduradas na estrutura; portanto, verifique um vão anunciado contra as cargas reais de projeto antes de confiar nele. Em edifícios amplos, a viga geralmente tem prioridade sobre a coluna, o que significa que, ao adicionar a carga de neve, a primeira seção a crescer será a viga do telhado, e não o poste na parede. O mesmo vão livre de colunas que funciona em clima ameno exige uma estrutura mais profunda e mais pesada sob forte neve, uma compensação abordada com mais detalhes em Edifícios de vão livre.
Viga I (ferro vermelho) versus estrutura tubular e perfil C

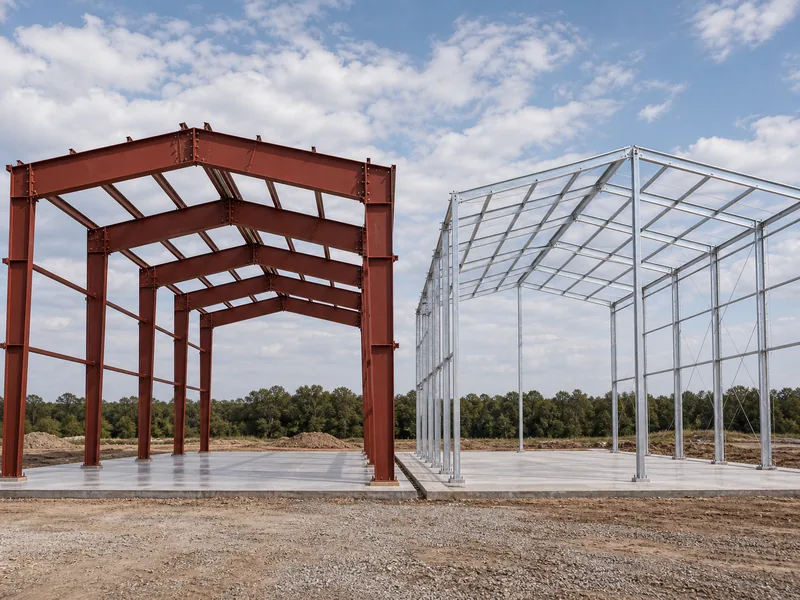

A estrutura em viga I de ferro vermelho, a estrutura tubular e a estrutura leve em canal C resolvem problemas distintos, e a escolha adequada depende do vão, da carga e do uso que você realmente necessita. O ferro vermelho utiliza espessas seções I estruturais projetadas para atender aos códigos de neve, vento e sismo, permitindo grandes vãos livres de colunas e sendo indicado para edifícios que precisam permanecer abertos internamente. A estrutura tubular emprega tubos quadrados ou retangulares galvanizados, que são rápidos e baratos de instalar e constituem uma boa opção dentro de seu alcance, geralmente para vãos claros de cerca de 100 pés ou menos, sem colunas internas. Já a estrutura leve em canal C situa-se entre coberturas simples e o ferro vermelho completo, sendo comum em trabalhos comerciais mais leves e como estrutura secundária dentro de um edifício de ferro vermelho.
| Estrutura | Vão livre típico | Uso ideal | Vida útil citada (com manutenção) | Fundação e montagem |
|---|---|---|---|---|
| I-beam de ferro vermelho | Largo, sem colunas | Oficinas, armazéns, hangares, fábricas | Mais de 50 anos, frequentemente citado | Laje fundida e parafusos de ancoragem; montagem com guindaste |
| Tubular (tubo quadrado ou retangular) | Cerca de 100 pés ou menos, sem pilares internos | Garagens, coberturas para carros, abrigos para trailers, pequenas lojas | Mais de 30 anos, frequentemente citado | Fundação mais leve; montagem rápida com parafusos ou parafusos |
| Canal em C de perfil leve | Curto a moderado | Comercial leve, estrutura secundária | Varia conforme a espessura e o revestimento | Leve; montagem rápida |
Para um grande edifício que precisa vencer um vão livre sem colunas e suportar cargas reais de neve, vento ou sismo, a estrutura em viga I de ferro vermelho é a única projetada para isso. Já para uma pequena garagem, cobertura para carros ou abrigo onde o vão e a carga pesada não são limitantes, um edifício tubular é mais leve, mais rápido e economicamente mais viável. Nenhum dos três é estruturalmente inválido; eles simplesmente atendem a diferentes vãos e cargas, e a análise completa das diferenças estruturais e de custos entre os sistemas mais pesados e mais leves é tema próprio, abordado em Sistemas de construção em steel versus tubular.
Componentes principais de um edifício com vigas I

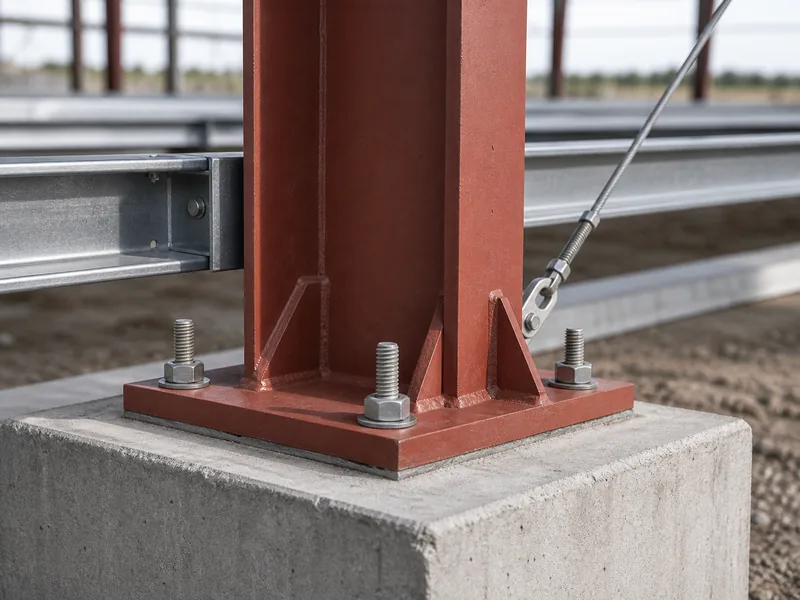

Além das colunas e vigas em viga I, um edifício em viga I depende de um sistema secundário de terças, ripas e contraventamentos para transformar a estrutura principal em uma construção fechada que compartilha suas cargas. A estrutura principal é a própria estrutura rígida — colunas e vigas —, às vezes acompanhada de uma estrutura portal com seções construídas afuniladas nos joelhos, onde o momento fletor é mais elevado. As terças percorrem o telhado e as ripas, ao longo das paredes, geralmente em seções C ou Z, sustentando os painéis e redistribuindo vento e neve de volta à estrutura principal. Os contraventamentos, sejam cabos transversais, hastes ou estruturas portais, mantêm a estrutura alinhada contra cargas laterais e, na base, parafusos de ancoragem e placas de base fixam as cargas concentradas das colunas na fundação. Cada um desses Componentes de construção metálica são dimensionados em conjunto, razão pela qual uma estrutura, suas terças e seus contraventamentos devem ser provenientes de um único pacote projetado, em vez de serem misturados por estimativa. Um fabricante que opera suas próprias linhas de vigas H, seções em caixa e terças C/Z, como faz a KAFA, consegue manter esses componentes compatíveis com um mesmo projeto e com um mesmo conjunto de cargas no canteiro.
Onde os edifícios com vigas I são utilizados

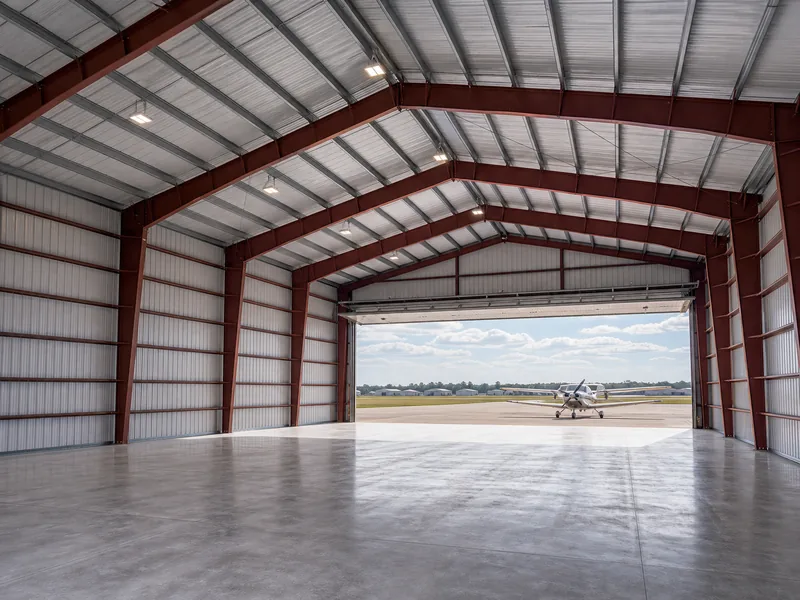

A estrutura em viga I aparece sempre que um edifício necessita de um grande espaço aberto no piso e de um telhado capaz de suportar cargas reais, razão pela qual oficinas, armazéns e fábricas são construídas dessa forma. Em cada um desses usos, o benefício está no interior livre de colunas: um armazém precisa de corredores amplos e estantes organizadas, uma oficina exige cobertura de guindaste ao longo de todo o comprimento, e uma fábrica precisa de um piso que possa ser reconfigurado conforme as mudanças na linha de produção. Os hangares de aeronaves levam essa ideia ao extremo, pois a estrutura deve permitir a passagem total da porta sem obstáculos na traseira ou nas asas; um Kit de hangar para aeronaves apóia-se na estrutura de ferro vermelho exatamente por esse motivo. A mesma lógica se aplica a grandes lojas de varejo e outros edifícios industriais de aço, onde o vão e a carga, e não a planta baixa, determinam a estrutura.
O que determina o custo de um edifício com vigas I
O custo de um edifício em viga I é influenciado menos pelas próprias vigas do que pelo peso da estrutura, pelo espaçamento entre vãos, pelas cargas e pela proporção do trabalho que fica dentro do valor orçado. O peso da estrutura aumenta conforme o vão e a carga. Em seguida, o revestimento, o isolamento, as portas, a laje ou a fundação, o frete e a montagem elevam o valor total, razão pela qual dois edifícios com a mesma área podem apresentar preços muito diferentes. Como referências gerais, baseadas em evidências e adaptáveis a todas essas variáveis: em formato de kit ou de casca, a estrutura e os painéis costumam ficar em torno de US$ 15 a US$ 22 por pé quadrado, de modo que um edifício de 40 por 60 pés, com 2.400 pés quadrados, frequentemente chega a cerca de US$ 36.000 a US$ 53.000 antes do trabalho no canteiro. Montado e mais próximo do modelo chave-na-mão, com a fundação, a mão de obra de montagem e os acessórios adicionados, a faixa se move para cerca de US$ 25 a US$ 40 por pé quadrado, colocando aquele mesmo edifício de 40 por 60 em torno de US$ 60.000 a US$ 96.000. Duas cifras explicam essa diferença: o aço estrutural em viga I custa cerca de US$ 6 a US$ 18 por pé linear como matéria-prima, e a montagem profissional sozinha acrescenta cerca de US$ 5 a US$ 10 por pé quadrado. Uma realidade de campo que costuma surpreender os compradores é que o aço raramente é o item mais caro; o verdadeiro impacto no orçamento de ferro vermelho vem da fundação e do tempo de montagem com guindaste.
Nota sobre o escopo de custos. *Incluídos* nas faixas acima: a estrutura de aço e os painéis, além da fundação, montagem e acessórios básicos incluídos na cifra chave-na-mão. *Excluídos*: licenças, terraplanagem do terreno, acabamento interior, isolamento e frete. *Elevam o valor*: altas cargas de neve, vento ou sismicidade, beirais altos, espaçamento amplo entre vãos e vãos livres muito largos, pois cada um exige uma estrutura mais profunda e mais pesada.
Perguntas Frequentes
Um edifício de ferro vermelho é o mesmo que um edifício com viga I?
Sim, o edifício de ferro vermelho e o edifício em viga I denominam a mesma estrutura sob dois aspectos: “ferro vermelho” descreve o aço estrutural primado com óxido, enquanto “viga I” refere-se à seção em forma de I das colunas e das vigas. O termo que deve ser mantido separado é o edifício tubular ou de perfil leve, que utiliza uma estrutura diferente e mais leve e não deve ser considerado intercambiável com o ferro vermelho.
Até que distância uma construção com vigas I pode alcançar sem colunas internas?
Uma única viga I laminada normalmente alcança cerca de 100 pés, enquanto estruturas rígidas de ferro vermelho projetadas conseguem vencer vãos muito mais amplos, com fornecedores de kits anunciando vãos livres de colunas de até aproximadamente 300 pés. Esse limite é determinado pela carga e não pelo próprio aço; assim, quanto mais neve e vento fortes, mais robusta deve ser a estrutura necessária para determinado vão livre.
Os edifícios com vigas I são mais vantajosos do que os edifícios tubulares?
Para um grande edifício regulamentado que precisa permanecer sem colunas, a estrutura em viga I de ferro vermelho é a única entre as duas projetadas para suportar a carga de neve, vento e sismica nesse vão. Já para uma pequena garagem, cobertura para carros ou abrigo onde o vão livre e a carga elevada não são problemas, um edifício tubular é mais leve e barato de montar, tornando-se a opção mais econômica.
Qual é o tamanho da viga I utilizada em um edifício de aço?
Não existe um tamanho único, pois cada estrutura é projetada especificamente para cada edifício, e os perfis são especificados conforme sua profundidade e peso, como um W20x86, que tem 20 polegadas de profundidade e pesa 86 libras por pé. Vãos mais amplos e cargas maiores exigem perfis mais profundos e mais pesados, de modo que o tamanho é definido pelo projeto, e não escolhido previamente.
Os edifícios com vigas I precisam de fundação de concreto?
Sim, uma estrutura de ferro vermelho concentra suas cargas nas bases das colunas e as transfere, por meio de placas de base e parafusos de ancoragem, para uma fundação de concreto armado. Esse detalhe da base, juntamente com o peso dos perfis, explica por que esses edifícios geralmente requerem montagem com guindaste e um tempo de instalação maior do que o de um edifício tubular montado por parafusos.
Conclusão
Escolher um edifício em viga I é menos uma questão de comparação de preços e mais uma sequência de decisões. Primeiro, defina o vão livre e as cargas de projeto, pois esses dois fatores determinam se você realmente precisa de ferro vermelho ou se uma estrutura tubular mais leve seria suficiente. Em seguida, ajuste a altura do beiral e o espaçamento entre vãos, pois eles influenciam o dimensionamento da estrutura principal e dos elementos secundários. Só então a profundidade dos perfis e o escopo de qualquer orçamento começam a tomar forma. Resolva o vão livre e as cargas de projeto antes de comparar duas propostas lado a lado, pois um valor por pé quadrado pouco significa até que se saiba se ele suporta sua carga de neve em um vão livre. Com esses itens definidos, um fabricante que opera suas próprias linhas de vigas H e terças pode confirmar os tamanhos dos perfis de acordo com o código local antes de efetuar qualquer pedido.
