أنواع الأحمال التي يجب تصميم كل مبنى فولاذي لتحملها

Every steel building is engineered to resist a defined set of loads. Those loads fall into two basic groups, dead and live, plus a family of environmental loads: wind, snow, seismic, rain, ice, and soil pressure. In the United States, the governing reference for all of them is ASCE/SEI 7, the minimum-design-loads standard that the International Building Code (IBC) adopts. For a light steel or metal building, the environmental loads often shape the frame more than the structure’s own weight does, the opposite of what heavier concrete construction leads people to expect.

كيف تُصنَّف الأحمال الإنشائية

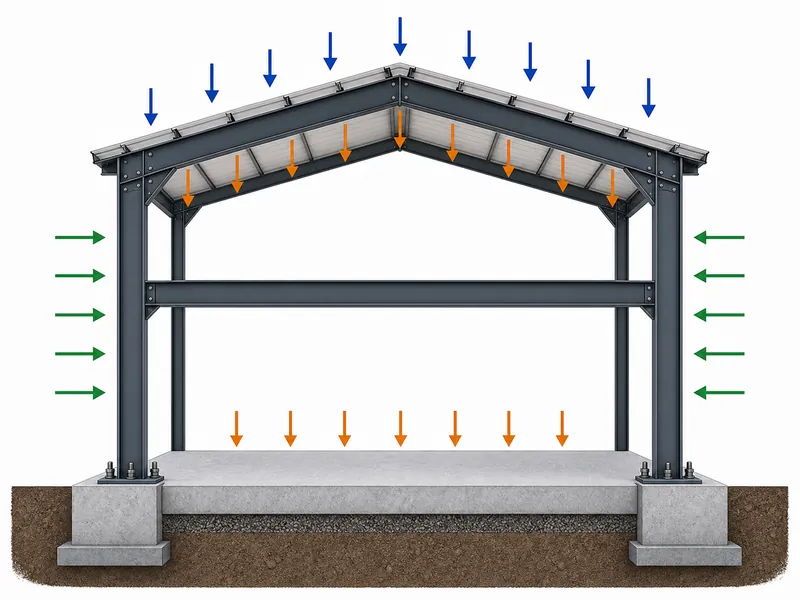

تُعد الأحمال الإنشائية أسهل في التنظيم وفقًا لاتجاه تأثيرها ولطريقة تصرفها مع مرور الوقت. فمن حيث الاتجاه، تنقسم إلى أحمال رأسية (جاذبية) تضغط نحو الأسفل، وأحمال أفقية (جانبية) تدفع جانبًا، وفي بعض أنظمة الإطار، إلى أحمال طولية تعمل على امتداد طول المبنى. ومن حيث السلوك، تنقسم إلى أحمال دائمة تبقى ثابتة وأحمال متغيرة تتغير بحسب الطقس والاستخدام، وإلى أحمال ساكنة تظل مستقرة مقابل أحمال ديناميكية تتحرك أو تتكرر أو تؤثر بشكل مفاجئ.

هذا التقسيم أكثر من مجرد محاسبة، إذ يوضح للمهندس كيفية انتقال كل حمل عبر الهيكل. فالأحمال الثقلية تنتقل من السقف والأرضيات إلى العوارض والأعمدة ومن ثم إلى الأساس، بينما يجب مقاومة الأحمال الجانبية بواسطة التدعيمات أو الإطارات الصلبة أو الجدران القصية قبل وصولها إلى الأرض. الجدول أدناه يربط أنواع الأحمال الشائعة بهذا الإطار؛ أما الأقسام التالية فتشرح المجالات التي يحكم فيها كل نوع. ومع ذلك، لا يحمل كل مشروع جميع هذه الأنواع: فضغط التربة، وتجمع المياه، وتأثير الرافعات تظهر فقط عندما يخلق الموقع أو الاستخدام ظروفاً ملائمة لها.

الأحمال الجاذبية: ما يحمله الهيكل من الأعلى

الأحمال الجاذبية هي القوى النازلة التي يحملها الهيكل عبر إطاره إلى الأساس، وهي موجودة في كل مشروع بغض النظر عن المناخ. وتشمل الوزن الذي يحمله المبنى دائمًا، بالإضافة إلى الوزن الذي يتغير مع الاستخدام.

الحمل الثابت

الحمل الثابت هو الوزن الدائم للمبنى نفسه: الإطار الفولاذي، كسوة السقف والجدران، بلاطات الأرضيات، وأي معدات ثابتة تبقى في مكانها. وبما أنه ثابت، فهو النوع الوحيد من الأحمال الذي يمكن للمهندس حسابه مباشرةً استناداً إلى الأعضاء والتشطيبات المختارة بدلاً من قراءته من خريطة الكود. ومن النقاط التي تسبب صعوبة لأصحاب المباني هو الحمل الثابت الثانوي: أي وزن العناصر المثبتة بشكل دائم مثل الأسقف، وأنظمة الرش، وشبكات التهوية، وتركيبات الطاقة الشمسية. فهذا الوزن يعد حملاً ثابتاً، وليس حملاً متغيراً، وغالباً ما يؤدي إغفاله إلى تقدير غير كافٍ لسعة السقف. وفي المباني الفولاذية، يكون الحمل الثابت خفيفاً نسبياً، وهو أحد أسباب قوة استجابة الهيكل للرياح والثلوج.

الحمل المتغير

الحمل المتغير هو الوزن المتغير الذي يحمله المبنى نتيجة طريقة استخدامه وشغله: الأشخاص، والأثاث، والمركبات، والمواد المخزنة. وتعتمد قيمته على طريقة الشغل أكثر من اعتماده على الهيكل نفسه، لذلك يُصمَّم أرضية المستودع وأرضية المكتب ومساحة التجميع كلٌّ وفقاً لقيمة مختلفة تحددها ASCE 7 والكود المحلي. كما يتم التعامل مع الحمل المتغير للأرضيات والحمل المتغير للأسقف بشكل منفصل، حيث يغطي الحمل المتغير للسقف في الغالب العمال والمعدات أثناء أعمال البناء والصيانة. وللتوضيح العملي بين الفئتين الدائمة والمتغيرة، نقدم تفصيلاً عن الحمل الحي مقابل الحمل الساكن مقابل حمل الثلوج يتم العمل عبر الثلاثة جنبًا إلى جنب.

حمل الثلج

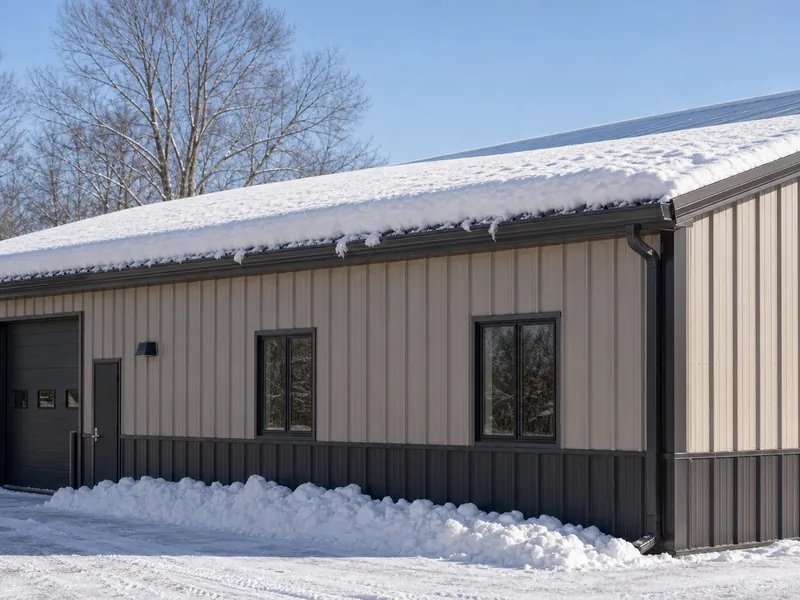

تضع الثلوج والجليد المتراكمة حملاً عمودياً على السقف يختلف بشكل كبير حسب الموقع وميل السقف وطريقة إعادة توزيع الثلوج بواسطة الرياح إلى أكوام. ويبدأ المصممون من قيمة الثلوج الأرضية المحددة للموقع، ثم يعدلّونها وفقاً لدرجة التعرض وشكل السقف والظروف الحرارية، مما يعني أن مبنيين متطابقين في مقاطعتين مختلفتين قد يحملان أحمالاً ثلجية مختلفة جداً. وغالباً ما يتحكم تراكم الثلوج عند البرابيط والمعدات ودرجات السقف في تصميم الإطار المحلي، حتى وإن بدت حمولة السقف المتوازنة متواضعة. وتحتاج الأسطح الفولاذية منخفضة الميل إلى عناية خاصة، لأن الميلات الضحلة تحتفظ بالثلوج لفترة أطول وتطلقها بشكل أقل توقعاً مقارنةً بالميول الحادة.

حمل المطر وتجمع المياه

حمل الأمطار هو وزن المياه التي تتجمع على السقف عندما لا تستطيع أنظمة الصرف مواكبة التدفق، وقد يصبح خطيراً بسبب حلقة تغذية تُعرف بتجمع المياه. فمع تجمع المياه، ينثني السقف، ويؤدي الانثناء إلى تشكيل حوض أعمق، والذي بدوره يحتفظ بالمزيد من المياه؛ وعلى سقف فولاذي مستوٍ أو سيئ الصرف، قد يستمر هذا التراكم حتى يتجاوز الهيكل حدّه الأقصى. والدفاعات الفعّالة تشمل ميل السقف المناسب، والمصارف الرئيسية المصممة لتحمل عاصفة التصميم، والمصارف الثانوية أو مصارف التصريف التي تتدخل إذا تعطل النظام الأساسي. وكلا الأمطار والثلوج يكافآن السقف الذي يصرف المياه بسرعة.

الأحمال الجانبية والديناميكية: ما يدفع أو يهز أو يسبب التذبذب

الأحمال الجانبية والديناميكية تدفع الهيكل أو تهزه أو تجعله يتذبذب بدلاً من أن تضغط عليه فقط، وغالبًا ما تحدد تصميم التدعيم والإطار في المبنى الفولاذي. وعلى عكس الأحمال الجاذبية، يمكن أن تغيّر اتجاهها، لذلك يجب أن يقاوم الهيكل هذه الأحمال عند وصولها وانطلاقها.

حمل الرياح

تعمل الرياح على المبنى كضغط على أسطحه، فتدفع على الواجهة المواجهة للرياح وتسحب كشفط على السقف والجدران الجانبية والواجهة الخلفية. بالنسبة للمباني المعدنية الخفيفة، غالبًا ما يكون الرفع أكثر أهمية من الدفع الداخلي، لأن السقف الخفيف يمتلك وزنًا ذاتيًا ضئيلًا لمقاومة الضغط السلبي، ولهذا تحظى أنماط المثبتات والمناطق الحافة باهتمام خاص. تعتمد قيمة التصميم على سرعة الرياح المحددة للموقع، وفئة التعرض للتضاريس، وارتفاع المبنى وشكله. تحمل الرياح معالجتها التفصيلية الخاصة في دليلنا لـ حمل الرياح للمباني الفولاذية.

الحمل الزلزالي (الزلازل)

الحمل الزلزالي ينشأ من القصور الذاتي، وليس من أي شيء يدفع المبنى من الخارج. عندما تتحرك الأرض في زلزال، فإن كتلة الهيكل نفسه تدفع القوة، والتي تتناسب مع الكتلة وصلابة الإطار. نظراً لأن القوة تتبع الكتلة، فإن الوزن الخفيف للمبنى الفولاذي عادةً ما يعمل لصالحه، وليونة الفولاذ تسمح لإطار مفصّل جيداً بامتصاص الطاقة عن طريق الانثناء بدلاً من التكسر. يعتمد الطلب على المعلمات الزلزالية المحددة للموقع وظروف التربة، لذلك يمكن لمبنيين لهما نفس الشكل أن يصنفا في فئات زلزالية مختلفة جداً. الزلازل والرياح كلاهما جانبي، لكن يتم فحصهما بشكل منفصل، وعادةً ما يحدد أحدهما أو الآخر نظام التثبيت.

التربة وضغط التربة الجانبي

الضغط الجانبي للتربة هو الدفع الأفقي الذي تمارسه التربة المحتبسة على الجدران الموجودة تحت مستوى الأرض، ولذلك لا يهم إلا في المشاريع التي تحتوي على أقبية أو حفر أو جدران احتجاز. وتعتمد شدته على نوع التربة ورطوبتها وما إذا كان الجدار قادراً على الحركة، وهذا ما يجعل تقرير الجيوتقنية، وليس خريطة الكود، هو المحدد الأساسي للقيم. كما أن الردم المشبع بالماء أو سيئ الصرف يرفع الضغط بشكل كبير، وتضاف إليه ضغوط المياه. بالنسبة لمعظم المباني المعدنية ذات الطابق الواحد القائمة على بلاطة أساس، يكون هذا الحمل ضئيلاً، لكنه يزداد بسرعة بمجرد دخول المبنى تحت الأرض.

الأحمال التأثيرية والديناميكية

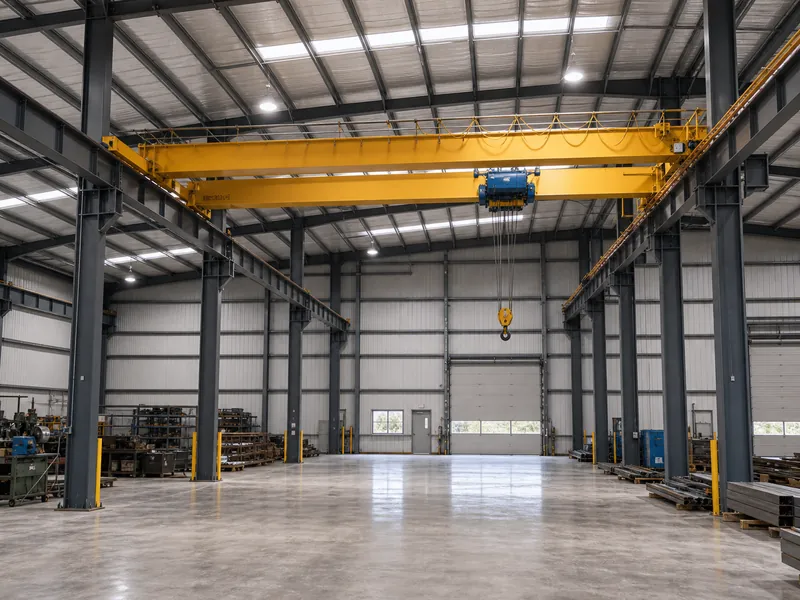

تأتي الأحمال الناتجة عن الصدمات والأحمال الديناميكية من المعدات التي تتحرك أو تبدأ أو تتوقف داخل المبنى، وتُعتبر الرافعات العلوية الحالة التقليدية في الهياكل الفولاذية الصناعية. إذ تضيف الرافعة المتحركة أحمالاً عمودية ناتجة عن العجلات، بالإضافة إلى اندفاع جانبي وطولي أثناء حركتها وفرملتها، وهذه الدورات المتكررة تؤدي إلى ظهور إجهاد التعب الذي لا تسببه الأحمال الثابتة. وهنا تأتي أهمية الإطارات الثقيلة المدرفلة على الساخن والعوارض المخصصة للممرات، والتي تم توضيحها بالتفصيل في دليلنا الخاص بـ تصميم عارضة الرافعة في المبنى الفولاذيتُحدث الآلات المهتزة وحركة الرافعات الشوكية نسخًا أصغر من نفس التأثير، ويجب إبلاغ المهندس بذلك مبكرًا.

كيف تتحد هذه الأحمال في تصميم حقيقي

No structure is designed for one load in isolation; codes require loads to be added in prescribed combinations, because the worst case for a member rarely comes from a single load alone. ASCE 7 sets these combinations under both strength design (LRFD) and allowable stress design (ASD), and each one weights the loads differently. A column might be governed by dead plus live, while the same building’s bracing is governed by dead plus wind. Uplift cases matter for light steel, where wind suction combined with low dead load can lift a roof or its anchors, so the net-uplift combination is checked explicitly. Selecting the controlling combination and turning the values into member sizes is its own quantitative step, which we cover in حساب الأحمال على الهياكل الفولاذية.

أي الأحمال تُحكم مبنىً معدنياً أو مبنىً فولاذيًا تجاريًا؟

في مبنى معدني نموذجي، عادةً ما تحدد الأحمال البيئية الإطار أكثر من وزن المبنى نفسه. الحمل الميت الخفيف الذي يجعل الفولاذ اقتصادياً يعني أيضاً أن الرفع بفعل الرياح وانجراف الثلوج، وليس الوزن الذاتي، هما ما يحددان السقف والتوصيلات، بينما يبقى الطلب الزلزالي معتدلاً لأن الكتلة منخفضة. لا يزال الاستخدام يحدد الحمل الحي، وهذا هو السبب في المباني المعدنية التجارية تُصمَّم المشاريع مثل متاجر التجزئة والمكاتب ومساحات التجميع وفقًا للاستخدام المتوقع لأرضياتها وميزانياتها. إن الشركة المصنعة التي تصمم هياكل فولاذية خفيفة وثقيلة على حد سواء، كما نفعل في KAFA، تُكيّف الإطار ليتناسب مع أي حمل يتحكم بالتصميم. هذا أمر منطقي تصميم المباني الفولاذية يُشغّل ذلك النوع من الإطارات: إطارات ثانوية أخف وزنًا للأسطح المعرضة لرياح وثلوج، وإطارات صلبة أثقل حيث تتحمل الرافعات أو الأحمال الصناعية العبء. ومهما كان العامل المسيطر، فإن مسار الحمل ينتهي بنفس الطريقة، إذ يتم تحليل كل قوة إلى أساس المبنى المعدني وال土壤 تحته.

الخاتمة

Identifying the load types is the starting point; turning them into a design means locking the inputs in order. Start with the project’s location, which fixes the mapped snow, wind, and seismic values that often govern a steel frame, then set the occupancy, which fixes the live load the floors must carry. The rest follow: dead weight from the chosen assembly, rain from the roof drainage, and any crane or soil pressure unique to the project, all feeding the load combinations. Getting that order right keeps a building from being governed by a load nobody planned for, such as drift snow on a low-slope roof or uplift on a light metal one. The load type is the question; the governing combination, read off the right ASCE 7 maps for the site, is what the structure is built to resist.

الأسئلة الشائعة

مزيد من القراءة

• ASCE/SEI 7-22، الحد الأدنى لأحمال التصميم والمعايير المرتبطة بها — الجمعية الأمريكية للمهندسين المدنيين. المعيار الذي يحدد أحمال الساكنة، والحية، والثلج، والرياح، والزلازل، والأمطار، والجليد، والتربة، والفيضانات، والتسونامي، وكذلك تركيباتها المختلفة لتصميم المباني في الولايات المتحدة.
• إزالة الغموض عن الأحمال (2024 IBC / ASCE 7-22) — مجلس الكود الدولي. دليل بلغة بسيطة حول كيفية تطبيق كود البناء لكل نوع من الأحمال، وهو مفيد لفهم مصدر القيم المستخدمة.
• موارد تصميم أنظمة المباني المعدنية من MBMA — رابطة مصنعي المباني المعدنية. إرشادات التصميم والأحمال لأنظمة المباني المعدنية، بما في ذلك دليل أنظمة المباني المعدنية المتوافق مع كود البناء الدولي لعام 2024 وASCE 7-22.
