Une dalle en béton pour un bâtiment en acier mesure généralement entre 4 et 6 pouces d’épaisseur, pouvant atteindre 6 à 8 pouces sous de lourdes charges ou des charges industrielles. Elle est fixée aux poteaux en acier au moyen d’au moins quatre boulons d’ancrage à chaque base de poteau. Pour la plupart des bâtiments de petite et moyenne taille, la dalle constitue également la fondation : une dalle sur terrain avec un bord renforcé qui supporte le plancher, ancre la structure et répartit les charges des poteaux dans le sol. Spécifier correctement cette dalle implique d’adapter son épaisseur, sa résistance du béton, le ferraillage et la profondeur des semelles aux conditions d’utilisation du bâtiment, aux charges transmises par la structure, à votre sol et à la profondeur de la ligne de gel locale.
Ce que doit assurer une dalle en béton pour un bâtiment en acier
La dalle remplit deux fonctions simultanément : elle constitue le plancher que vous utilisez et, dans le cas d’une construction sur dalle, la fondation qui maintient le bâtiment en place. Ce double rôle la distingue d’une simple dalle de garage. Une ossature en acier est légère pour sa portée, elle n’exerce donc pas une pression aussi forte que la maçonnerie. Toutefois, elle concentre ses charges sur quelques bases de poteaux et peut soulever ou pousser latéralement sous l’effet du vent et de la neige. La dalle et ses semelles périphériques doivent supporter la charge gravitationnelle, résister à ce soulèvement et absorber les efforts horizontaux aux lignes des poteaux.
Ces réactions aux poteaux découlent directement de la conception de l’ossature ; c’est pourquoi la fondation est dimensionnée en fonction du bâtiment, Calcul des charges sur une structure en acier plutôt que d’être estimée à partir de la surface au sol. Par exemple, une ossature rigide à travées libres exerce une poussée vers l’extérieur à ses bases ; le bord de la dalle, une poutre de niveau ou des tirants intégrés dans la dalle doivent empêcher ces bases de s’écarter. La dalle, la semelle périphérique et les boulons d’ancrage forment un système unique conçu pour l’ossature, et non trois éléments coulés séparément.
Quelle épaisseur doit avoir la dalle
L’épaisseur de la dalle est déterminée par le poids de la charge la plus lourde qui y sera posée ou roulera, et non par l’empreinte au sol du bâtiment. Une dalle de 4 pouces convient pour des usages légers : petits ateliers, abris de stockage, boutiques d’artisanat et parkings couverts pour voitures. Passez à 5–6 pouces lorsque des camions, remorques, tracteurs ou équipements d’atelier devront la franchir, et à 6–8 pouces pour les sols industriels supportant des chariots élévateurs, des rayonnages ou des machines lourdes. La résistance du béton suit la même logique. Un mélange courant pour les sols est de 2 500 à 4 000 psi ; plus les charges ponctuelles et les charges roulantes sont importantes, plus il est recommandé d’approcher les 4 000 psi.
| Utilisation du bâtiment | Épaisseur typique de la dalle | Résistance du béton | Armatures courantes |
|---|---|---|---|
| Abris, stockage léger, parking automobile | 4 in | 2 500–3 000 psi | Treillis soudé ou treillis en fibre |
| Ateliers, garages, agriculture légère, véhicules | 5–6 in | 3 000 à 4 000 psi | Grille de barres d’armature n° 3, bord renforcé |
| Industriel, chariots élévateurs, équipements lourds | 6–8 in | 4,000 psi | Grille de ferraillage #4, fondations plus profondes |
Il s’agit de bandes de départ, et non d’un substitut à un design estampillé. Le sol, la profondeur du gel et les réactions réelles des poteaux peuvent soulever n’importe quelle rangée ; un ingénieur local doit donc confirmer les dimensions définitives en fonction de votre rapport de sol et des normes en vigueur.
Armature : barres d’armature, treillis et bords de la dalle
L’armature contrôle les fissures et relie la dalle afin qu’elle se comporte comme une seule pièce sous le cadre. Pour une dalle légère de qualité résidentielle, un treillis soudé ou des fibres ajoutées en usine suffisent souvent à maîtriser les fissures de retrait. Dès que le sol supporte des véhicules, du matériel, des mouvements liés au gel-dégel, ou repose sur un sol meuble, le treillis ne suffit plus et la dalle nécessite une grille de barres d’armature. Les barres sont généralement de section #3 (3/8 pouce) ou #4 (1/2 pouce), disposées selon une grille dans le tiers inférieur à la moitié de la dalle, afin de capter la tension là où elle se forme.

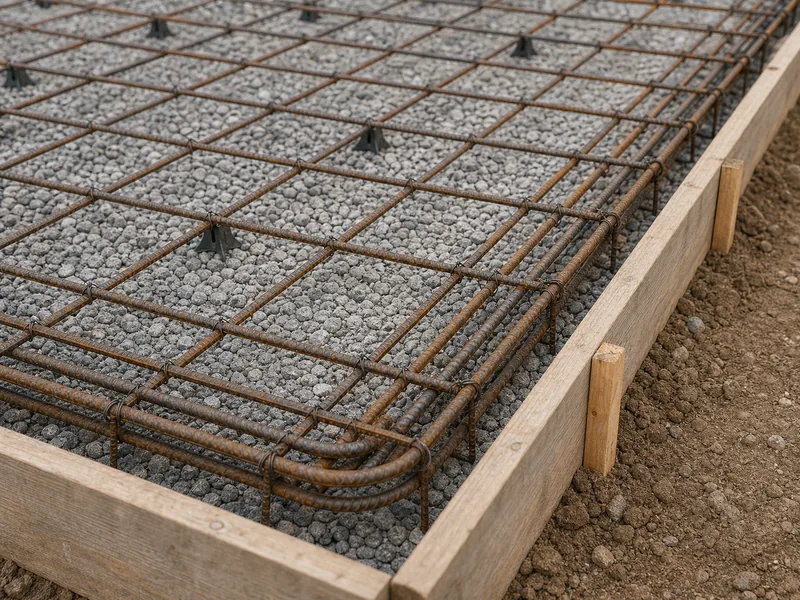

Les bords et les lignes des poteaux reçoivent un acier supplémentaire, car c’est là que la structure métallique exerce la charge la plus forte sur la dalle. Une double bande de ferraillage ou une barre continue autour du périmètre renforce le bord épaissi sur lequel s’ancrent les semelles, tandis que les fondations sous les poteaux sont reliées par des barres #4 en haut et en bas. Si l’on lésine sur les bords, les premières fissures apparaissent souvent aux angles et aux ouvertures de portes, précisément là où le cadre et le trafic se concentrent.
Fondations et ancrage de la structure métallique

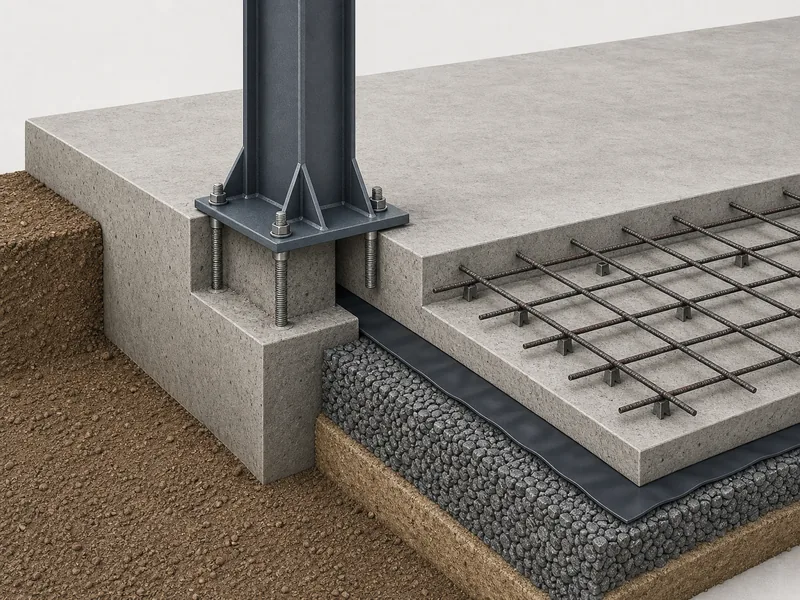

La fondation et les boulons d’ancrage constituent le chemin de charge entre le poteau métallique et le sol ; ils doivent donc être conçus conjointement. Sur une dalle monolithique posée sur le sol, le périmètre se prolonge en une fondation intégrale, souvent d’environ 12 pouces de large et 12 pouces de profondeur sous la dalle. Ce rebord rabattu doit atteindre au moins la profondeur locale du gel. La profondeur du gel varie d’environ 12 pouces dans les régions méridionales à 48 pouces ou plus dans les climats froids ; une fondation qui s’arrête avant cette profondeur risque de se soulever et de se fissurer. Pour les bâtiments plus grands ou plus lourds, ou lorsque le sol est peu porteur, il faut passer d’un simple rebord épaissi à des fondations superficielles séparées ou à des pieux.

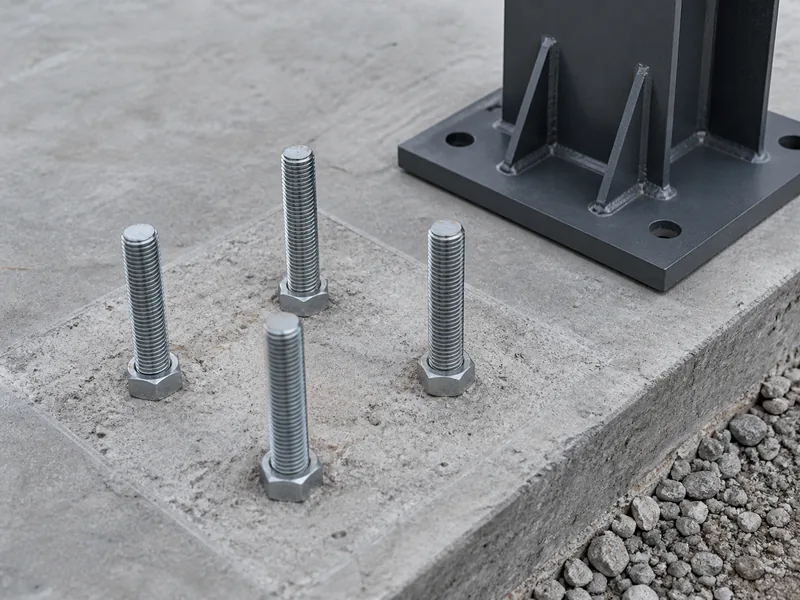

Les boulons d’ancrage maintiennent les semelles des poteaux sur la fondation, et la réglementation relative au montage de la structure métallique est très précise ici : l’OSHA exige au minimum quatre tiges d’ancrage par poteau. Ces boulons sont installés conformément au plan de pose fourni par le fabricant d’acier et coulés directement dans le béton frais, sans être percés ultérieurement à l’œil. Si le motif des boulons s’écarte ne serait-ce qu’une fraction du gabarit, les semelles ne s’ajusteront pas correctement et il faudra recourir à des opérations de perçage sur site ou de jointoiement pour corriger la situation. Installez-les selon le plan d’ancrage fourni par le fabricant ainsi que les charges de réaction des poteaux. Il s’agit des données que KAFA et d’autres fabricants d’acier fournissent avec la structure, et dont se servent les entrepreneurs en fondations pour dimensionner les fondations. Si vous ne disposez pas encore de ces charges répertoriées, Demander un devis et confirmez la plaque de fondation et la disposition des ancrages avant que quiconque ne coule la dalle.
Lorsqu’une ossature à portée libre repousse ses bases vers l’extérieur, des épingles ou des tirants coulés dans la dalle relient les poteaux opposés afin que la dalle elle-même résiste à la poussée d’écartement. Ce détail est facile à omettre et coûteux à ajouter après le coulage.
Préparation du chantier, humidité et séquence de coulage

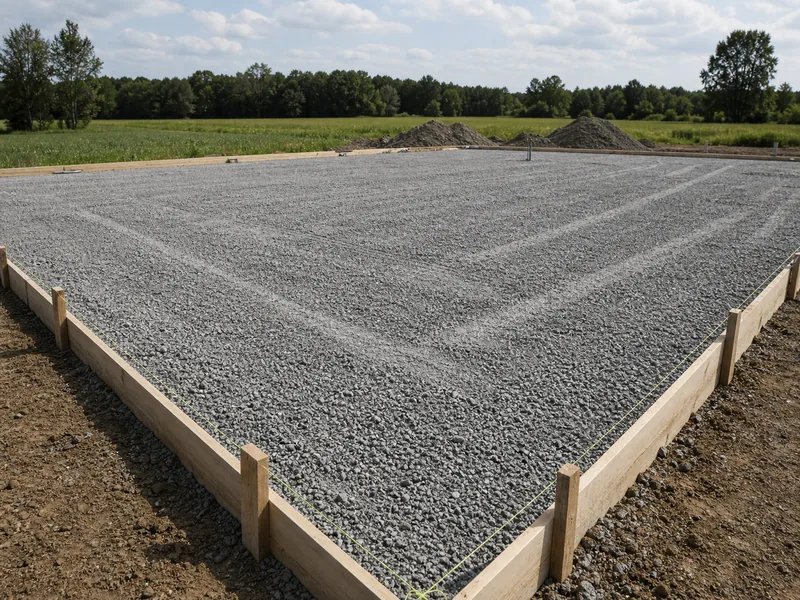

Ce qui se trouve sous la dalle compte autant que la dalle elle-même. Le sous‑sol est dégagé, nivelé et compacté, puis recouvert de 10 à 15 cm de gravier ou de sable compacté pour évacuer l’eau et assurer un support uniforme à la dalle. Un sous‑base molle ou inégale est l’une des principales causes de fissures ultérieures. Lorsque le sol sera chauffé, fini ou sensible à l’humidité, une barrière anti‑vapeur, généralement une membrane en polyéthylène de 6 mil avec des joints chevauchés, est posée sous la dalle pour empêcher l’humidité du sol de pénétrer. Cette étape préparatoire consiste à construction de bâtiments métalliques détermine si le sol restera plat ou se fissurera au bout de quelques saisons.
Dans presque tous les cas, la dalle et ses boulons d’ancrage sont posés en premier, laissent durcir, puis l’ossature métallique est montée dessus. Cela fait partie de la séquence normale pour construire un bâtiment en acier, et c’est pourquoi la disposition des ancrages doit être parfaitement définie avant le coulage. Le béton frais atteint environ 70 % de sa résistance au bout de 7 jours et près de 90 % au bout de 28 jours ; aussi les équipes attendent généralement entre 7 et 10 jours avant de poser l’acier sur une nouvelle dalle. Couler avant que les caractéristiques du sol et la profondeur du gel ne soient définitivement réglées risque d’entraîner un retour sur site, car des soulèvements et des zones molles apparaissent aux bordures plusieurs mois plus tard.
Ce guide traite des spécifications et des choix relatifs aux dalles sur terre-plein. Il ne remplace ni les plans de fondation estampillés, ni les techniques complètes de finition du béton, ni la conception géotechnique, qui dépendent toutes de votre site.
Le coût d’une dalle pour un bâtiment en acier
Une dalle standard sur terre-plein pour un bâtiment en acier coûte environ 4 à 8 dollars par pied carré, tandis que les dalles plus épaisses, fortement armées ou monolithiques peuvent atteindre 10 à 14 dollars. Pour une dalle de base de 40×60 pieds (2 400 pieds carrés), cela représente entre 9 600 et 19 200 dollars rien que pour la dalle. L’écart s’explique par l’épaisseur, la quantité de ferraillage requise selon les charges, la profondeur des semelles sous le niveau du gel, l’état du sol, ainsi que la facilité d’accès et de nivellement du chantier. Ces mêmes facteurs influencent également les budgets globaux comme un Bâtiment métallique 30×40 avec une dalle.
Pour garantir l’honnêteté d’un devis, précisez ce qui est inclus avant de comparer les offres. Un devis pour une dalle couvre généralement :
- Le terrassement du site, la sous-couche de gravier compacté, les coffrages, le béton, le ferraillage et la pose des boulons d’ancrage.
- Sont généralement exclus : les semelles profondes ou ingénierisées, les essais de sol, les permis, le remblai lourd ou l’enlèvement de roches, la barrière anti‑vapeur et l’isolation, ainsi que les accès difficiles au chantier.
Déterminez clairement le périmètre que vous chiffrer, qu’il s’agisse d’une dalle nue, d’une dalle avec semelles ingénierisées, ou d’une dalle complète accompagnée des travaux de site, afin que deux offres puissent véritablement être comparées sur la même base. Des conditions de sol défavorables, un gel profond ou un site exigu peuvent faire grimper le coût réel bien au-delà de la fourchette annoncée. Une fondation d’un bâtiment métallique Lorsqu’on cite le prix d’une dalle nue puis qu’on la charge avec des fondations sur mesure, c’est là que les budgets dérapent.
Bien définir les spécifications de la dalle dès la première étape
Toutes les décisions entraînant des travaux de reprise se prennent avant le coulage ; il convient donc de les confirmer dans l’ordre suivant. Tout d’abord, déterminez l’affectation du bâtiment et les charges les plus lourdes supportées par le plancher, car cela conditionne l’épaisseur (de 4 à 8 pouces) ainsi que la résistance du béton. Ensuite, obtenez auprès du fabricant d’éléments en acier les réactions des poteaux du cadre et le plan de pose des boulons d’ancrage, puisque les fondations et le schéma des boulons sont conçus en fonction de ces éléments. Puis, validez la capacité portante du sol et la profondeur du gel auprès d’un ingénieur local, ce qui détermine la profondeur des fondations et précise si un bord renforcé suffit ou si des pieux sont nécessaires. Le ferraillage, la barrière vapeur et la période de cure découlent ensuite de ces trois paramètres. Respectez cet ordre : la dalle assurera la durabilité du bâtiment tout au long de sa vie ; inversez-le — couler d’abord puis concevoir ensuite — et les corrections deviendront alors des interventions lentes et coûteuses plutôt que des ajustements rapides.
FAQ
Quelle doit être l’épaisseur d’une dalle en béton pour un bâtiment en acier ?
Quatre pouces constituent le minimum pratique pour une utilisation légère ; 5 à 6 pouces conviennent aux ateliers et aux circulations de véhicules, tandis que 6 à 8 pouces sont recommandés pour les sols industriels. L’indicateur déterminant est la charge maximale ponctuelle ou appliquée par roue, et non la taille du bâtiment ; les normes locales ou un rapport sur des sols peu porteurs peuvent imposer une épaisseur supérieure. Vérifiez conjointement l’épaisseur et la résistance du béton, car une dalle plus épaisse mais soumise à une faible pression peut tout de même se fissurer sous le poids des chariots élévateurs.
Dois-je utiliser du ferraillage ou un treillis soudé suffit-il ?
Un treillis soudé ou des fibres sont généralement adaptés à une dalle légère, de qualité résidentielle, dont le seul rôle est de maîtriser les fissures de retrait. Dès lors que le sol doit supporter des véhicules, de l’équipement, des cycles de gel-dégel ou des sols peu stables, optez pour un treillis de ferraillage #3 ou #4 et doublez les barres aux bordures ainsi qu’au niveau des pieds des poteaux. C’est précisément dans cette zone que le cadre en acier concentre ses charges. Treillis et ferraillage ne sont pas interchangeables dès que des charges réelles entrent en jeu.
Dois-je couler la dalle avant ou après la construction du bâtiment en acier ?
La dalle et les boulons d’ancrage sont presque toujours posés en premier, puis la charpente est montée sur le béton durci. Les boulons d’ancrage sont coulés dans le béton frais selon le gabarit du fabricant, aussi l’implantation des boulons doit-elle être finalisée avant le coffrage. Les équipes laissent généralement la dalle prendre environ 7 à 10 jours avant de mettre en place l’armature métallique, moment où elle a déjà atteint la majeure partie de sa résistance initiale.
Combien coûte une dalle en béton pour un bâtiment en acier ?
Une dalle standard sur sol coûte environ 4 à 8 dollars par pied carré, tandis que les dalles plus épaisses ou fortement armées peuvent atteindre 10 à 14 dollars. Vérifiez si le devis inclut les fondations calculées, les essais de sol, les permis et les travaux de chantier, car ce sont ces éléments exclus, et non la dalle de base, qui font grimper la facture finale. Des conditions de gel profond ou des sols peu stables augmentent encore le coût avant même le coulage du béton.
La dalle peut-elle servir de fondation, ou ai-je besoin de fondations séparées ?
Pour de nombreux bâtiments en acier de petite et moyenne taille, une dalle sur sol avec un bord renforcé et replié constitue la fondation, le plancher et les fondations étant coulés en une seule pièce monolithique. Pour des structures plus grandes ou plus lourdes, des sols très étendus ou peu porteurs, ou des lignes de gel profond, il convient d’installer des fondations périphériques séparées ou des pieux situés sous la ligne de gel. C’est un ingénieur local qui détermine cette solution, en se basant sur votre rapport de sol et sur les charges exercées par les poteaux de la structure.
