La conception d’un entrepôt est une chaîne de décisions structurelles — hauteur libre, ossature et portée, espacement des colonnes, configuration des quais, respect des charges — qui déterminent ensemble la quantité de stockage possible et la rapidité de circulation des marchandises dans le bâtiment. Si vous maîtrisez le volume et la grille, une emprise au sol modeste peut accueillir bien plus de palettes et assurer un cycle de manutention plus fluide. À l’inverse, des choix erronés vous feront payer un loyer sur une surface que vous ne pourrez jamais utiliser pleinement. La plupart de ces choix sont arrêtés dès la phase structurelle, bien avant l’arrivée des rayonnages ; c’est pourquoi les propriétaires qui planifient bâtiments d’entrepôt en métal Tirez le meilleur parti en comprenant les compromis avant de consulter un ingénieur.
Ce guide se concentre sur la coque et la structure : les décisions effectivement prises par le constructeur et l’ingénieur structural. L’aménagement intérieur n’apparaît que là où il influence directement le bâtiment, ainsi que sur des sujets connexes tels que le processus de construction d’un entrepôt, le dimensionnement des fondations et les estimations complètes des coûts sont reliés aux points où ils se posent, plutôt que d’être répétés ici.
Ce qui détermine réellement la conception d’un bâtiment d’entrepôt
La conception d’un entrepôt se divise en deux niveaux souvent confondus : l’enveloppe et la structure du bâtiment, et l’aménagement intérieur qui s’y déroule. Le niveau structural — ossature, hauteur, portées, ainsi que le revêtement du toit et des murs — définit le volume, la surface au sol libre et les chemins de charge. Quant à l’aménagement — lignes de rayonnage, zones de picking, espaces de préparation —, il est réorganisé maintes fois au cours de la vie du bâtiment ; l’acier, lui, reste quasi inchangé. Cette asymétrie explique pourquoi il est judicieux d’accorder dès le départ une attention particulière à l’enveloppe : une allée de rayonnage peut être déplacée dès le trimestre prochain, alors qu’une ligne de colonnes ou une hauteur sous faîtage sont pratiquement permanentes.
La question pertinente à ce stade n’est pas « où placer les racks », mais « quel cadre permet aux racks de changer librement au cours des vingt prochaines années ». En gardant ce cadre de référence, qui constitue le cœur de Conception de bâtiments en acier, permet de lier dès le départ les décisions relatives à la capacité et à la flexibilité plutôt qu’à un aménagement fixe dès le premier jour.
Hauteur libre : dimensionner le volume vertical

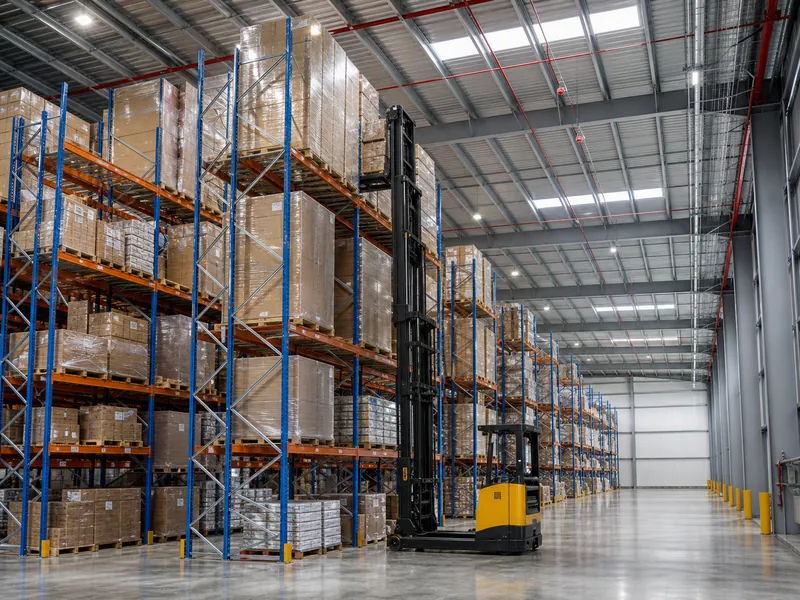

La hauteur libre — distance non obstruée entre le sol fini et la plus basse obstruction aérienne, qu’il s’agisse d’une poutre, d’une canalisation de sprinkler ou d’un contreventement — a généralement le plus grand impact sur la capacité de stockage. Les bâtiments modernes de distribution et d’e-commerce visent couramment 32 à 40 pieds de hauteur libre, tandis que les sites légers de fabrication ou les espaces flexibles se situent souvent entre 18 et 30 pieds, et les anciens entrepôts atteignent fréquemment 24 à 28 pieds. En termes de planning, chaque pied supplémentaire de hauteur libre augmente la capacité de stockage d’environ 7 à 10 %, car il crée un niveau de poutre exploitable au lieu d’une surface au sol.
La hauteur sous faîtage est un autre chiffre, et l’écart entre les deux dissuade de nombreux acheteurs. La hauteur sous faîtage est mesurée jusqu’à la ligne de toiture au niveau des murs ; la hauteur libre soustrait l’épaisseur de la structure et tout ce qui y est suspendu. Un bâtiment annoncé avec une haute hauteur sous faîtage peut livrer une hauteur libre décevante une fois prise en compte l’épaisseur de la charpente, le contreventement et la protection incendie. Le chiffre à spécifier et à vérifier est donc celui de la hauteur libre. La hauteur n’est pas gratuite non plus, car plus elle est élevée, plus les colonnes sont lourdes, le contreventement plus imposant et les revêtements plus nombreux. Alignez la hauteur sur le rayonnage et les équipements de manutention que vous envisagez d’utiliser, et non sur un maximum théorique. Ces mêmes quantités liées à la hauteur expliquent pourquoi coût de construction d’un entrepôt on tient compte du volume autant que de l’emprise au sol.
Structure en acier et portée libre : choisir le système structural

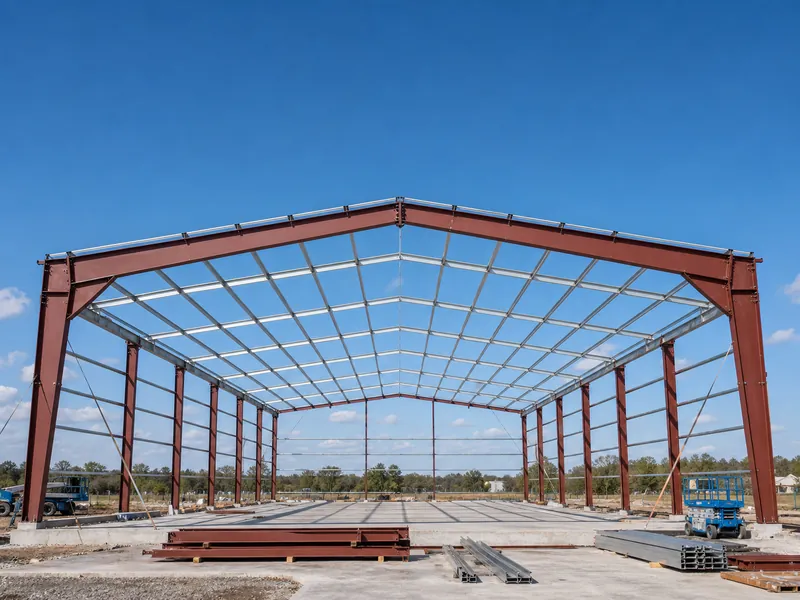

Le type d’ossature détermine la surface au sol sans colonnes disponible et le coût de sa mise en œuvre. Une ossature rigide à travée unique (portique), généralement fabriquée à partir de membres en section H conique, est l’outil économique idéal pour des portées libres comprises entre 18 et 36 m, offrant une baie entièrement dégagée de colonnes, adaptée au stockage ouvert et à la libre circulation des chariots élévateurs. Ces chiffres constituent un point de départ, et non un plafond strict. Neige ou vent importants, charges accessoires sur le toit, hauteur libre élevée et schéma de contreventement influencent tous la rentabilité d’une travée unique, et le code local de conception a le dernier mot. Pour aller plus loin, deux options s’offrent à vous : un portique multi-travées qui supprime une ou plusieurs lignes de colonnes intérieures afin de garder les membres légers, ou une charpente à treillis capable de supporter de très longues portées et des services lourds sur le toit, mais qui ajoute de la profondeur et de la complexité de fabrication. La question sous-jacente Bâtiments à portée libre est la largeur libre dont l’exploitation a besoin, car chaque colonne intérieure supprimée se traduit par un surcroît de poids dans la structure métallique au-dessus.
C’est ici que la précision de la fabrication rencontre l’intention de conception. KAFA fabrique ces ossatures sur des lignes dédiées aux poutres H, aux sections en caisson et aux pannes C/Z ; en pratique, c’est l’acier secondaire — pannes, cornières et contreventements — qui détermine si un bâtiment à travée libre est effectivement dégagé à la hauteur d’utilisation. Des pannes trop profondes ou un contreventement mal conçu peuvent réduire la hauteur libre spécifiée ; il convient donc de concevoir l’ossature principale et l’acier secondaire comme un système intégré, plutôt que de les facturer séparément.
Adapter l’espacement des poteaux à la grille des rayonnages
L’espacement des colonnes doit suivre le module de rayonnage et les allées des chariots élévateurs, et non un chiffre rond choisi pour l’esthétique. Lorsque la grille des baies ne se divise pas proprement en rangées de rayonnage juxtaposées avec une allée centrale, une partie du sol est perdue dans des baies partiellement utilisées ou dans des colonnes placées à des endroits peu pratiques. Dans une grille serrée, cette perte peut représenter de quelques pourcents à une petite dizaine de pourcents de la surface au sol, cumulée sur l’ensemble du bâtiment. Les baies plus larges, autour de 12 m pour un travail typique sur palettes, gaspillent très peu de surface et permettent aux rayonnages de rester éloignés des colonnes ; les installations fortement automatisées optent encore pour des baies plus larges.
L’étape de vérification est simple et souvent négligée : superposez le plan prévu des racks sur la grille des colonnes sur papier avant la finalisation de l’ossature. Une colonne située dans une allée de picking ou un espace de ventilation ne pourra plus être déplacée par la suite. Concevoir la grille autour des racks, plutôt que d’imposer les racks à la grille, fait toute la différence entre un bâtiment capable de stocker le nombre de palettes prévu et un autre qui n’y parvient pas.
Quais de chargement et flux internes

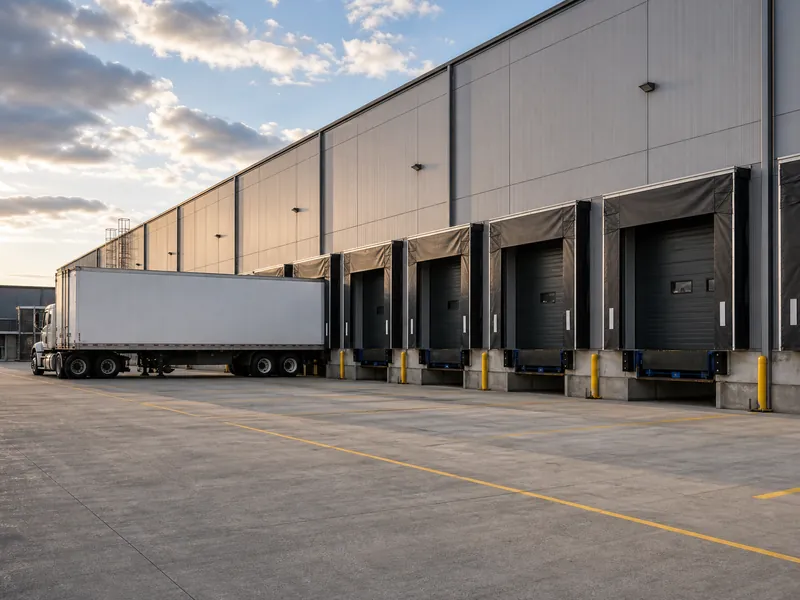

La capacité des quais est une décision structurelle, car les portes, les niveleurs et le parking camions doivent tous être conçus et positionnés alors que le bâtiment n’existe encore qu’à l’état de projet. Le ratio de planification habituel pour la distribution générale est d’une porte de quai pour 5 000 à 10 000 pieds carrés de surface au sol, avec une tendance à se resserrer vers le bas pour les activités à fort débit ou l’e-commerce, et à s’assouplir pour l’industrie. Le nombre adéquat suit vos pics quotidiens de mouvements de remorques, et non la longueur des murs. Les portes de hauteur de quai se situent environ 48 à 52 pouces au-dessus du niveau du sol pour s’adapter à la norme d’une semi-remorque, tandis que les portes au niveau du sol, adaptées aux chariots élévateurs et aux conteneurs, sont souvent combinées dans un même bâtiment, chacune impliquant des configurations différentes et des transitions au sol.
Le schéma de circulation façonne l’enveloppe bien plus que ce que l’on imagine. Un flux en U maintient la réception et l’expédition sur un même niveau, avec la zone de chargement d’un seul côté ; un flux en I nécessite des quais sur des murs opposés et un site plus profond ; un flux en L s’adapte à un terrain contraint. Chaque configuration modifie l’emplacement des quais et la profondeur requise du parking camions — généralement 120 à 180 pieds pour manœuvrer et reculer une remorque de 53 pieds — et, par conséquent, la disposition des lignes de colonnes près des murs. Définissez le schéma de circulation dès le début, car relocaliser les quais après la finalisation de l’ossature s’avère coûteux. Quant à la manière dont les rayonnages et les voies de picking sont ensuite organisés à l’intérieur de cette enveloppe, c’est un exercice opérationnel qui s’appuie sur la structure.
Charges, codes et contraintes du site

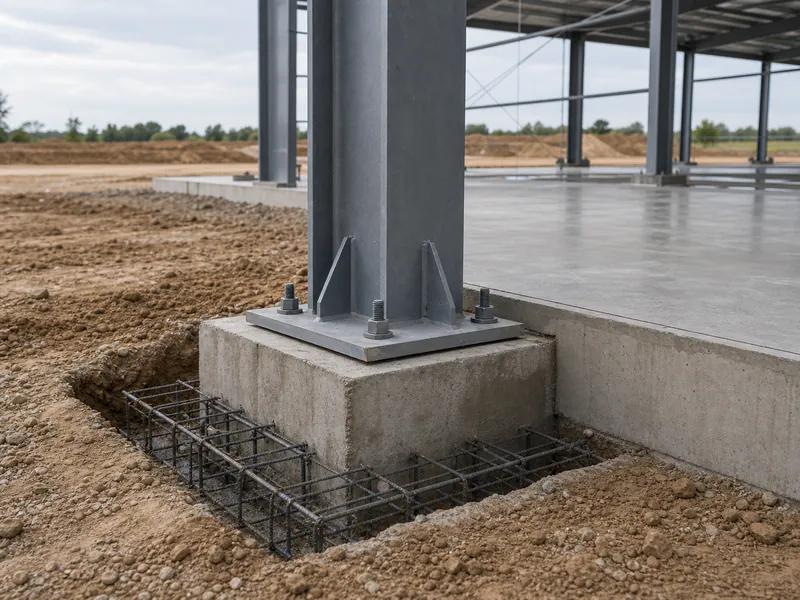

Chaque ossature d’entrepôt doit supporter une charge totale définie ; sous-estimer cette charge constitue la principale cause de défaillance. La conception intègre la charge morte, les charges d’exploitation sur le toit et les charges accessoires telles que les sprinklers, les services techniques et les futurs panneaux solaires, ainsi que les effets du vent, de la neige lorsque cela s’applique, et les contraintes sismiques, sans oublier les charges induites par le rayonnage ou les ponts roulants transmises à la structure. Aux États-Unis, ces calculs suivent le code adopté par le bâtiment : les charges structurelles sont régies par l’ASCE 7, et la conception métallique par l’AISC 360 ; les coefficients spécifiques relèvent de l’ingénieur responsable. Calcul des charges sur une structure en acier pour votre site, et non selon une règle empirique.
Le site et le climat influencent également la conception. Une localisation côtière ou industrielle exige une protection contre la corrosion renforcée, privilégiant l’acier secondaire galvanisé et des revêtements plus résistants ; sur un bâtiment côtier vieillissant, ce sont les fixations et les joints des tôles qui montrent les premiers signes de corrosion. La pente de toiture doit répondre aux besoins d’évacuation des eaux et de la neige, et non à l’esthétique ; les bâtiments longs nécessitent des joints de dilatation ; quant aux fondations, elles doivent s’adapter à la nature du sol ainsi qu’aux réactions des colonnes — un sujet à part entière. fondation d’un bâtiment métallique conception. Tout devient définitif une fois le permis obtenu, il convient donc de l’intégrer dès le début plutôt que de la découvrir lors de l’examen du projet.
Lorsque l’ordre des éléments compte
La conception d’un entrepôt récompense les décisions prises dans le bon ordre. Fixez d’abord l’usage et la hauteur libre, car le volume détermine la capacité ; choisissez ensuite l’ossature et la portée qui offrent un sol sans colonnes adapté aux besoins d’utilisation ; alignez la grille des colonnes sur le module de rayonnage ; dimensionnez et positionnez les quais en fonction du nombre de remorques et du flux prévisible ; puis bouclez le processus en vérifiant la charge totale conforme au code applicable. Inversez cet ordre, en partant d’une emprise au sol fixe ou d’un prix cible, et vous risquez d’obtenir une hauteur libre limitant la capacité de stockage ou une colonne placée dans une allée.
Ces décisions sont interdépendantes, raison pour laquelle elles fonctionnent mieux ensemble : une hauteur accrue modifie l’ossature, celle-ci influence le contreventement, et le contreventement finit par affecter la hauteur libre initiale. KAFA conçoit et fabrique ces ossatures en interne, dans son usine de Qingdao de 20 000 m², selon le système de management de la qualité ISO 9001:2015 ; la première démarche utile sur un projet précis consiste à présenter l’usage prévu, le débit et le site, afin de vérifier la hauteur, la portée et la grille entre elles. Une fois ces trois paramètres approximativement connus, vous pouvez Demander un devis qui reflète le bâtiment réel plutôt qu’un tarif générique.
FAQ
Quelle est la différence entre la conception d’un bâtiment d’entrepôt et l’aménagement intérieur de l’entrepôt ?
La conception du bâtiment fixe la structure permanente — ossature, hauteur libre, portées, grille des colonnes et quais — tandis que l’aménagement organise le rayonnage, les allées et les postes de travail à l’intérieur. La structure est définie une fois et rarement modifiée ; l’aménagement, lui, est repensé à chaque changement d’activité. Considérer les deux comme un seul conduit les propriétaires à optimiser un plan de rack dès le premier jour et à hériter d’une structure incapable de s’adapter au suivant.
De quelle hauteur libre un entrepôt a-t-il besoin ?
La plupart des bâtiments de distribution modernes visent une hauteur libre de 32 à 40 pieds, tandis que les usages légers en fabrication ou flexibles se contentent souvent de 18 à 30 pieds. Le chiffre adéquat dépend davantage des niveaux de rayonnage et des équipements de levage que d’une valeur maximale, car chaque pied supplémentaire augmente la capacité d’environ 7 à 10 %, tout en entraînant des coûts accrus en acier et en revêtement. Indiquez la hauteur libre jusqu’à la plus basse obstruction, et non la hauteur sous faîtage, afin que cette dimension ne soit pas réduite par l’épaisseur de la charpente.
Quel est le meilleur espacement des poteaux pour un entrepôt ?
Le meilleur espacement est celui qui se divise proprement en rangées de racks et allées ; pour le rayonnage à palettes, cela correspond souvent à une baie d’environ 12 m. Un espacement choisi sans tenir compte de la disposition des racks risque d’emprisonner la surface au sol entre les colonnes et les espaces de ventilation. Superposez le plan des racks sur la grille prévue avant de finaliser l’ossature afin de le confirmer.
De combien de quais de chargement un entrepôt a-t-il besoin ?
Le chiffre correspond à votre nombre maximal de remorques par jour, et non à la longueur des murs du bâtiment ; on considère généralement un quai pour 5 000 à 10 000 pieds carrés dans le secteur de la distribution, et moins pour l’industrie. Adaptez le type de porte aux véhicules : portes de hauteur de quai pour les semi-remorques, portes au niveau du sol pour les chariots élévateurs et les conteneurs. Prévoyez également le parking camions dès cette étape, afin que les remorques puissent manœuvrer et reculer sans gêner la porte suivante.
Un entrepôt peut-il être conçu pour une expansion future ?
Oui, et prévoir cette possibilité dès la phase de conception coûte bien moins cher que de procéder à une adaptation ultérieure. Un mur d’extrémité amovible, une grille de colonnes modulaire, ainsi que des fondations et des chemins de charge dimensionnés selon la baie prévue permettent à l’édifice de s’agrandir sans perturber l’ossature existante. La surcharge financière reste modérée si l’on décide de ces éléments avant la fabrication, et devient significative une fois l’acier déjà installé dans le sol.
Pour aller plus loin
- ASCE 7, Charges minimales de conception et critères associés pour les bâtiments et autres structures — Société américaine des ingénieurs civils. Norme régissant les charges de vent, de neige, sismiques et les charges permanentes que doit supporter une ossature d’entrepôt.
- Code international du bâtiment (IBC) — Conseil international des codes. Définit les dispositions relatives à l’occupation, à la sécurité incendie et aux exigences structurelles, ainsi que les bases d’obtention des permis pour la construction d’entrepôts dans la plupart des juridictions américaines.
- Ressources de conception des systèmes de bâtiments métalliques MBMA — Association des fabricants de bâtiments métalliques. Guides de conception et pratiques courantes de l’industrie pour les systèmes de bâtiments métalliques, couvrant la charpente du toit, les charges et la protection contre l’incendie applicables aux coques d’entrepôts en acier.
