Un muro de un edificio de acero es un conjunto de capas, no una simple lámina de metal. Las cerchas horizontales y la estructura secundaria soportan las cargas; una capa exterior de revestimiento protege contra las inclemencias del tiempo, y la mayoría de los muros incorporan aislamiento y, a menudo, un forro interior detrás de esa capa. Trabajar desde las cerchas hacia el exterior —primero la estructura, luego el revestimiento— evita que una elección temprana de panel determine un espaciamiento inadecuado de la estructura o un método de aislamiento erróneo más adelante. Esta guía sigue el muro desde sus cerchas hasta el revestimiento exterior y el acabado; deja el diseño de cimentación y el sistema de cubierta como temas independientes.
Lo que realmente incluye un muro de un edificio de acero

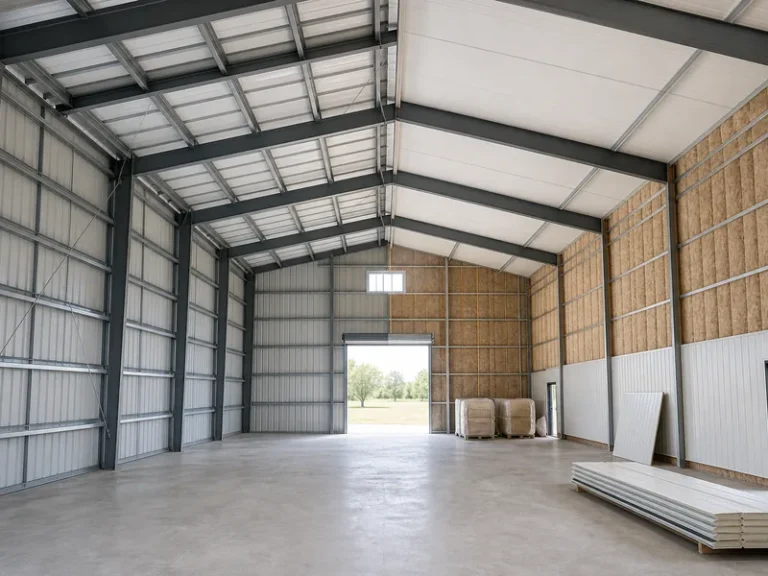

Un muro de un edificio de acero cumple varias funciones a la vez, y el panel exterior solo se encarga de una de ellas. La capa estructural está formada por las cerchas, los elementos horizontales que abarcan entre las columnas principales de la estructura y transmiten las cargas del viento y de los paneles al marco rígido y, a su vez, a la cimentación. Sobre las cerchas se coloca el revestimiento, la capa visible que repele la lluvia y el sol. Detrás o dentro de esa capa, la mayoría de los edificios climatizados añaden aislamiento y una capa de control de vapor y aire. Además, cada muro presenta aberturas enmarcadas para puertas, ventanas y ventilaciones, que requieren su propio remate y refuerzo. En tiendas y establecimientos alimentarios, es común terminar el interior con un panel forro que facilite la limpieza.
El error que debe evitarse es considerar el panel como todo el muro. Si se sustituye un panel más económico en una estructura diseñada para uno más pesado, o si se modifica una gran apertura después de colocar las cerchas, los retoques se harán evidentes rápidamente. Dejar el aislamiento y el plan de control de vapor para cuando la estructura de acero ya esté levantada es igualmente un error. Un muro de un edificio de acero funciona como un sistema integral, por lo que la elección del panel, la disposición de las cerchas y los detalles de aire y vapor deben decidirse conjuntamente.
Cerchas del muro y estructura secundaria

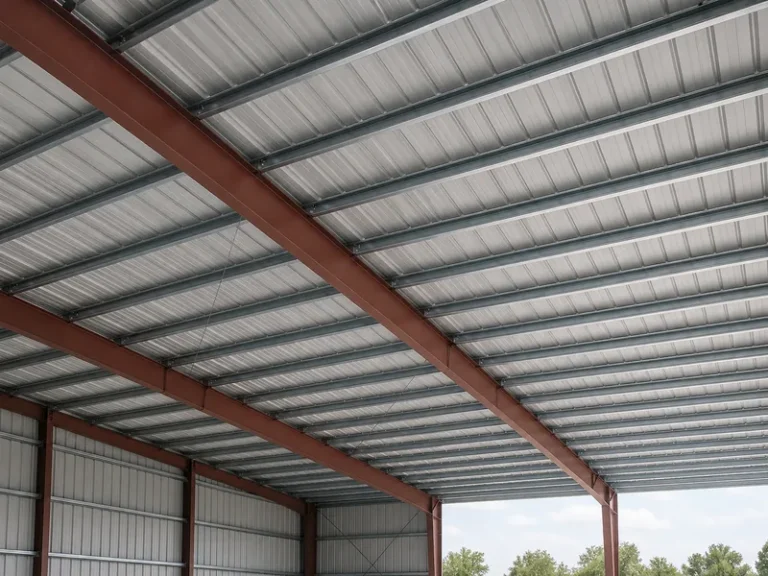

Los largueros son los elementos horizontales de acero que convierten una fila de columnas del pórtico en un muro capaz de resistir el viento. Junto con las correas de alero y el remate inferior, forman los componentes estructurales de edificios metálicos que se ubican entre los pórticos rígidos principales y el revestimiento. La mayoría se conforman en frío en perfiles en forma de C o Z, la misma familia de secciones conformadas en frío que las correas del techo purlins overhead. Los perfiles en Z se prefieren en muros más largos porque solapan y continúan sin interrupción, mientras que los perfiles en C son comunes en tramos más cortos. KAFA fabrica estos largueros de sección C y Z en líneas dedicadas a correas en su planta de Qingdao, junto con los pórticos principales de viga H y sección hueca a los cuales se atornillan. Detallar la estructura secundaria junto al pórtico principal permite que ambos coincidan desde el inicio.
Los largueros se fijan de dos maneras: mediante montaje exterior, donde corren fuera de la brida de la columna y dejan un pequeño espacio, o a ras, donde se ubican dentro de la línea del pórtico. El detalle de montaje exterior proporciona un poco más de espesor de muro y una ruptura integrada que ayuda a controlar la humedad, lo cual es importante en zonas húmedas o costeras donde la condensación detrás del panel es un problema a evitar. La distancia entre ellos suele ser de aproximadamente 5 a 7 pies, con el primer larguero situado más arriba del remate inferior y los siguientes distribuidos a lo largo del muro. Sin embargo, el factor determinante es la carga de viento que debe soportar el muro, ya que las presiones de componentes y revestimiento alcanzan su máximo en las esquinas del muro, lo que requiere menor espaciado entre largueros y mayor calibre del panel en esas áreas.
Paneles metálicos de pared de una sola piel
Los paneles metálicos de una sola piel son el revestimiento estándar en edificios de acero, y la primera distinción radica en si los sujetadores quedan visibles o ocultos. Un panel de una sola piel consiste en una única capa de acero conformado en frío, recubierto para protegerlo contra la corrosión y fijado mediante tornillos o clips a los girts. La elección entre sistemas de sujetadores expuestos u ocultos define el aspecto estético, la rapidez de instalación y la forma en que el muro maneja los movimientos térmicos.
| Tipo de panel de pared | Calibre típico | Aspecto y instalación | Dónde encaja |
|---|---|---|---|
| Sujetador expuesto (R-Panel, PBR) | ~26 ga | Tornillos visibles; rápido, menor costo | Almacenes, talleres, agrícolas, comerciales de bajo presupuesto |
| Sujetador oculto / junta vertical | ~24 ga | Superficie limpia; los clips permiten movimientos | Oficinas, comercios minoristas, fachadas arquitectónicas |
Paneles con sujetadores expuestos (R-Panel y PBR)
Los paneles con sujetadores expuestos se atornillan directamente a través del acero hasta la viga principal, lo que los convierte en el revestimiento de pared más rápido y de menor costo de instalar. Los perfiles R-Panel y PBR son los más utilizados; suelen ser de calibre 26 con una nervadura principal de aproximadamente 1¼ pulgadas de profundidad, y para muros expuestos a vientos fuertes o en aplicaciones industriales pesadas se ofrecen nervaduras más profundas de 4 pulgadas. El PBR mejora al R-Panel simple mediante un detalle: una pata adicional soportante de correas bajo el solape, que rigidiza la unión y la sella mejor contra la lluvia penetrante.
Los sujetadores son el elemento de mantenimiento que hay que planificar. Utilice tornillos con arandela insertados hasta el espesor correcto, y espere verificar algunos en busca de aflojamiento después de las primeras temporadas de ciclos térmicos. El costo del panel depende del calibre, el recubrimiento y el perfil de nervaduras; el desglose completo se encuentra en nuestra guía sobre los costos de los revestimientos metálicos.
Paneles con sujetadores ocultos y paneles de costura vertical
Los paneles de fijación oculta esconden sus clips detrás de la costura, sacrificando algo de costo y rapidez a cambio de un acabado plano y moderno. Los paneles se enganchan en las correas y se entrelazan en la costura, de modo que ningún elemento de fijación atraviesa la superficie exterior. Esta fijación oculta proporciona el aspecto más limpio que los arquitectos desean en oficinas y escaparates, y una pared que se adapta a las variaciones de temperatura sin aflojar los orificios de los tornillos. La costura vertical es el perfil oculto más conocido, generalmente de calibre 24 debido a sus paneles más planos y largos. El sobrecoste es real tanto en materiales como en una instalación más lenta, por lo que esta mejora resulta rentable cuando la fachada está expuesta al público en lugar de quedar oculta en el patio trasero.
Paneles Metálicos Aislantes y Aislamiento de Paredes
El aislamiento en la pared de un edificio de acero puede obtenerse mediante dos métodos: integrarlo directamente en el panel o añadirlo detrás de una pared de una sola capa. Un panel metálico aislante, o IMP, coloca un núcleo rígido de espuma entre dos chapas de acero, de modo que la estructura, la barrera contra las intemperies y el aislamiento llegan como una sola pieza. Gracias a que la espuma es continua, una pared IMP evita los puentes térmicos que aparecen cuando el aislamiento en manta queda comprimido por cada correa. Los valores R oscilan aproximadamente entre R-14 y R-16 para un panel de 2 pulgadas, hasta alcanzar valores cercanos a R-40 para uno de 6 pulgadas, dependiendo del grosor y de si el núcleo es de poliuretano o de poliiso, que ofrece un rendimiento ligeramente superior.
Una vez instaladas, las paredes IMP tienen un rango de precios amplio en el sector, de aproximadamente 7 a 18 dólares por pie cuadrado de pared. El alcance incluido en ese rango es importante: cubre el panel y su instalación por pie cuadrado de pared terminada, pero no la estructura primaria, los cimientos, los huecos enmarcados ni los remates. El costo aumenta con el grosor del panel, el tipo de espuma y el acabado, mientras que disminuye en paredes más grandes y sencillas. Además, una pared IMP suele costar varias veces más que un panel de una sola capa, lo cual representa la compensación por obtener estructura, barrera contra las intemperies y aislamiento en una sola pieza.
La otra opción consiste en mantener un panel de una sola chapa y agregarle aislamiento para edificios metálicos detrás, ya sea mediante una manta de fibra de vidrio entre los largueros, un panel rígido sobre ellos o espuma de poliuretano de celda cerrada aplicada en la cara interior. Un panel de acero de una sola chapa por sí solo tiene casi ningún valor R, por lo que un muro sin aislamiento solo es adecuado para almacenes abiertos o naves frías. El detalle que determina si esta solución con aislamiento funciona bien es la barrera de vapor y la ruptura de puente térmico en los largueros. Una capa continua sobre la estructura, o una ruptura térmica en un larguero de montaje exterior, mantiene el muro seco y evita que sude durante el invierno. En interiores calefaccionados y húmedos, una barrera de vapor en el lado cálido del aislamiento debe formar parte de ese mismo detalle, ya que impide que la humedad interior llegue al acero frío y cause condensación.
Opciones de Paredes No Metálicas e Híbridas
El armazón de acero no le obliga a optar por un revestimiento metálico, ya que los mismos montantes y columnas pueden soportar mampostería, hormigón o una fachada mixta. Los bloques de hormigón (CMU), los paneles prefabricados de hormigón, el estuco sintético EIFS, el revestimiento de ladrillo o piedra, las placas de fibrocemento y los muros cortina de vidrio se fijan o rellenan el esqueleto de acero. Estos suelen instalarse en los muros inferiores, donde las personas permanecen más cerca y el edificio se encuentra con la calle. La mampostería y los paneles prefabricados añaden masa, resistencia al impacto y rendimiento frente al fuego; los revestimientos y el EIFS aportan un aspecto arquitectónico específico; mientras que el vidrio permite abrir la fachada de una oficina o sala de exposiciones. Cada uno de estos elementos es más pesado o requiere mayor detalle que un panel metálico, por lo que la elección implica un equilibrio entre apariencia y durabilidad frente a costos y estructura adicional.
Una solución intermedia frecuente es el muro híbrido, con un panel metálico en la parte superior y una franja de material contrastante en la base. El friso logra esto con paneles de acero cortos, generalmente de 3 a 4 pies de altura, en un perfil R con calibre 26 o 29. La franja se destaca con un color contrastante tanto por su atractivo visual como para proteger la base contra arañazos causados por carros y equipos. El friso requiere su propia línea de largueros y remate en la transición, por lo que debe incluirse en el plan de estructura en lugar de añadirse posteriormente. El color y el acabado tienen gran influencia en los muros metálicos, y la variedad de colores para edificios metálicos y esquemas de dos tonos es una de las razones por las cuales el revestimiento metálico sigue siendo popular incluso cuando el presupuesto es limitado.
Elección del sistema de muro para su edificio
La decisión sobre el muro debe seguir este orden: primero definir los requisitos estructurales y funcionales, y luego dejar que la apariencia y el acabado surjan de lo que queda. Comience por determinar qué debe soportar y alojar el muro, es decir, la zona expuesta al viento y a la nieve, si el interior está climatizado y cuán fuertemente se verán afectados los muros inferiores. Estas respuestas establecen la ruta del aislamiento —IMP frente a una piel única con aislamiento adicional— así como el detalle de la base —wainscot o panel de altura completa— antes de considerar cualquier color. A continuación, el presupuesto clasifica el nivel del revestimiento, ya que un muro de piel única con fijadores expuestos y un muro arquitectónico de costura vertical o IMP pueden presentar diferencias significativas en el costo por pie cuadrado.
Antes de cerrar el paquete del muro, una breve revisión permite detectar errores costosos:
- El calibre del panel y las nervaduras se ajustan a la exposición al viento y se refuerzan en las esquinas.
- El sistema de fijación, expuesto o oculto, debe ser coherente con el aspecto y el movimiento que experimentará el muro.
- Espaciado y tipo de girts, desviación frente a nivelación, coordinados con el panel y cualquier línea de lambriz.
- Aberturas enmarcadas ubicadas antes de colocar los girts, con molduras y refuerzos previstos.
- Método de aislamiento y la barrera de vapor o térmica en los girts deben definirse antes del montaje, no después.
Especificación de la pared como un sistema único
El muro de un edificio metálico funciona mejor cuando se define como una especificación única, donde los largueros, el revestimiento, el aislamiento y el remate se seleccionan en conjunto en lugar de uno por uno. Las dos opciones que más influyen en el presupuesto y el rendimiento son el tipo de revestimiento —panel de una sola chapa, panel metálico aislante o junta alzada— y la solución de aislamiento. Defina esos aspectos y el detalle de los largueros en los que dependen antes de considerar el color o las franjas de friso. KAFA detalla cómo la estructura secundaria debe adaptarse al panel y al caso de carga bajo ISO 9001:2015 control de calidad__, lo que garantiza que los largueros y el revestimiento se especifiquen como un paquete integral. Los equipos encargados de dimensionar un muro pueden solicitar un presupuesto para obtener una solución donde el pórtico y el revestimiento se hayan diseñado juntos. Si se define correctamente la disposición de los largueros y el perfil del panel, el acabado se convierte en la parte más sencilla del muro.
Preguntas frecuentes
¿De qué está hecha una pared de edificio de acero?
Una pared de edificio de acero está compuesta por girts horizontales, una capa exterior de revestimiento y, por lo general, aislamiento, con un panel interior opcional. Los girts, conformados en frío en secciones en C o Z, se atornillan entre las columnas principales del esqueleto y transmiten la carga del viento a la estructura. El revestimiento —metal monocapa, panel aislante o material no metálico— constituye la piel exterior contra las inclemencias del tiempo, mientras que en los edificios climatizados se añaden aislamiento y una barrera de vapor entre o sobre los girts.
¿De qué calibre son los paneles de pared para edificios de acero?
Los paneles de pared con fijadores expuestos suelen ser de 26-gauge, mientras que los paneles con fijadores ocultos y de costura vertical suelen ser de 24-gauge; además, el calibre 22 es el más grueso de uso común. Un número de calibre menor indica un acero más grueso, por lo que un panel de 24-gauge es más rígido y plano que uno de 26-gauge. En muros expuestos a vientos fuertes o en aplicaciones industriales pesadas se opta por calibres más gruesos y nervaduras más profundas.
¿Cuál es la diferencia entre un panel R‑panel y un panel PBR?
Un panel PBR es un R‑panel al que se le ha añadido una pata portadora de correas debajo del solape, lo que refuerza la unión y mejora la resistencia a las intemperies. Ambos comparten aproximadamente la misma nervadura principal de 1¼ pulgadas y una anchura de cobertura de 36 pulgadas, por lo que una vez instalados se ven casi idénticos. La pata adicional es la razón por la cual se especifica el PBR cuando importan la lluvia arrastrada por el viento o la rigidez del panel.
¿A qué distancia se colocan los tirantes de pared?
Los tirantes de pared suelen estar separados entre 5 y 7 pies, y el primer tirante se coloca más alto sobre la base que los restantes. La separación exacta depende del tipo de panel, de la altura del edificio y de la carga de viento que debe soportar el muro; por ello, en las esquinas y en los muros altos se adoptan espacios más estrechos. Es la ingeniería del edificio, no una regla fija, la que determina la disposición final.
¿Qué es el zócalo en la pared de un edificio de acero?
El zócalo es una franja de paneles de pared cortos, generalmente de 3 a 4 pies de altura, que se extiende a lo largo de la base del muro en un color o material contrastante. Esta banda protege la parte inferior del muro contra impactos, suciedad y humedad, al tiempo que aporta un toque bicolor; suele fabricarse con un perfil R‑panel de 26 o 29-gauge. Dado que requiere su propio tirante y sus propios remates, el zócalo debe incluirse desde el inicio en el plan de estructura.
Lecturas adicionales
- Metal Construction Association (MCA): asociación industrial. Recursos técnicos sobre paneles de muro metálicos, panel de una sola chapa y sistemas de panel metálico aislante; respalda las categorías de revestimiento utilizadas en esta guía.
- Metal Building Manufacturers Association (MBMA) — asociación del sector. Guías de diseño y normas para sistemas de construcción metálica, incluyendo los pórticos secundarios y el revestimiento de paredes; respalda los largueros y los pórticos del sistema de pared aquí mencionados.
- ASCE/SEI 7, Cargas mínimas de diseño y criterios asociados — norma de la ASCE. Define las cargas de viento, incluyendo componentes y revestimiento, que determinan el calibre del panel de pared y la distancia entre largueros.
