Un pórtico de acero es una estructura rígida compuesta por columnas y vigas inclinadas unidas mediante conexiones resistentes a momentos; esa rigidez permite que un único pórtico abarque un amplio interior libre de columnas. La mayoría de los pórticos de una sola luz cubren aproximadamente entre 15 y 50 metros de ancho libre, y la franja de 25–35 metros resulta la más económica de construir. Al no requerir columnas internas, este sistema es idóneo para almacenes, fábricas, talleres y hangares de aviones, donde un piso abierto y despejado es el requisito principal.
Cómo funciona un pórtico de acero
Un pórtico transporta las cargas actuando como una unidad rígida, en lugar de como vigas y columnas separadas. Las columnas y las vigas están unidas por rígidas conexiones de momento en los aleros y, a menudo, en el vértice. La carga vertical sobre el tejado se convierte entonces en una combinación de flexión y fuerza axial que baja por las vigas, entra en las columnas y llega a los cimientos. Esta continuidad es la diferencia entre un pórtico y un simple cobertizo de postes y vigas: las uniones transfieren momento, de modo que el pórtico resiste por sí mismo los movimientos laterales y mantiene el interior libre de arriostramientos en el plano del pórtico.
El coste de este comportamiento se concentra en los aleros, donde el momento flector alcanza su máximo y se añade un macizo para absorberlo. La estabilidad, entonces, se divide en dos direcciones: en el plano del pórtico, las uniones rígidas lo sostienen; fuera de ese plano, el edificio se apoya en el arriostramiento y en el acero secundario que une los pórticos. Así es también como los pórticos proporcionan el edificios de vanos libres de las que dependen los almacenes y líneas de producción de planta abierta.

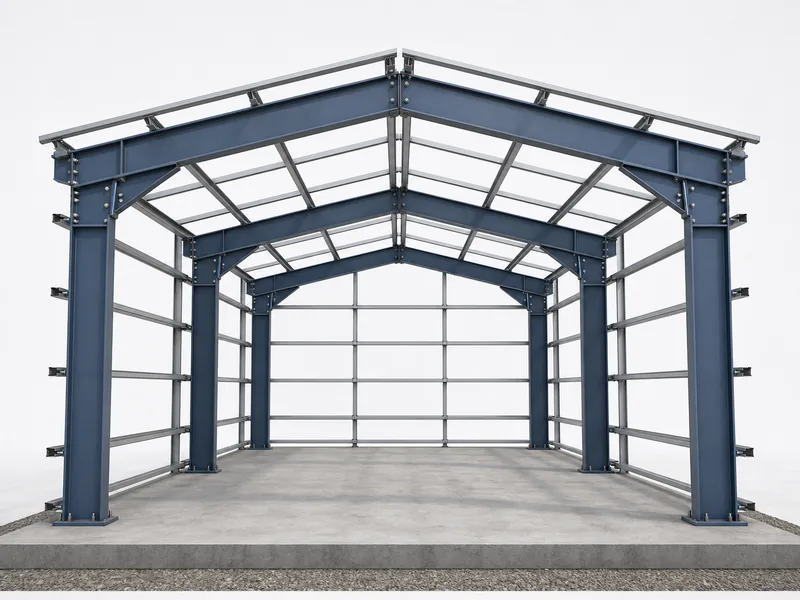

Las partes principales de un pórtico
Cada estructura portal de acero se construye a partir de la misma lista corta de componentes metálicos para edificios, cada una con una función definida:
- Columnas — los elementos verticales que transmiten la carga a los cimientos y soportan momentos flectores cerca del alero.
- Vigas de cumbrera — los elementos inclinados que forman la línea del tejado y abarcan entre columnas.

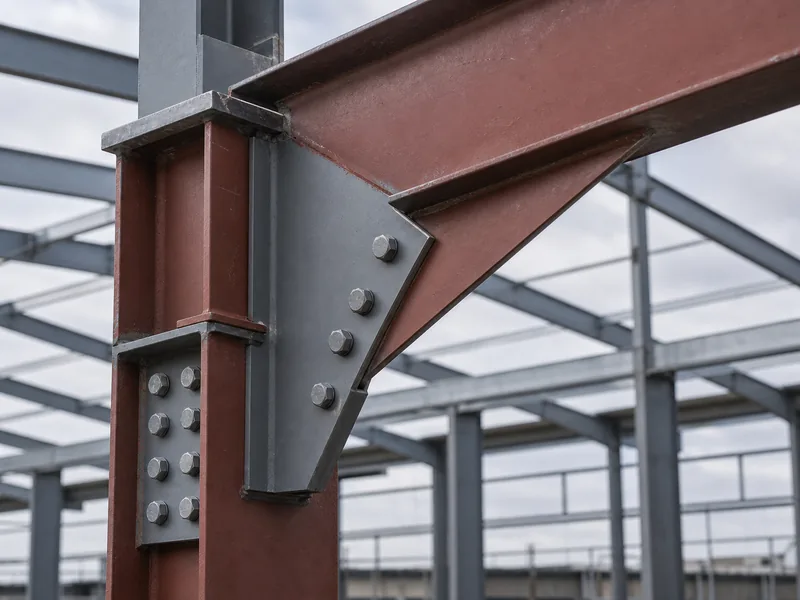

- Codo de alero — una sección cónica soldada debajo de la correa en la unión con la columna, donde el momento flector es máximo.
- Codo de cumbrera — una profundización mucho más pequeña en la parte superior de la cubierta, principalmente para ajustar la conexión de cumbrera atornillada, más que para aumentar la resistencia.
- Placa base y pernos de anclaje — el detalle que fija cada columna a su cimentación y determina si la base actúa como articulada o empotrada.
- Purlines y girts — elementos ligeros conformados en frío, generalmente de sección C o Z, que transmiten la carga del revestimiento del techo y de las paredes a los pórticos.
- Arriostramiento — miembros diagonales que mantienen la estabilidad del edificio a lo largo de su longitud y contra el viento.
En la práctica de laminación en caliente, las columnas y las vigas son secciones de Viga Universal (UB), con macizos recortados de perfiles laminados coincidentes y soldados. Un fabricante que opera líneas dedicadas de vigas H y correas C/Z —como hace KAFA en su planta de Qingdao bajo el sistema de gestión de calidad ISO 9001:2015— produce estos componentes a partir de un mismo juego de planos, lo que garantiza la consistencia de las conexiones atornilladas en obra.

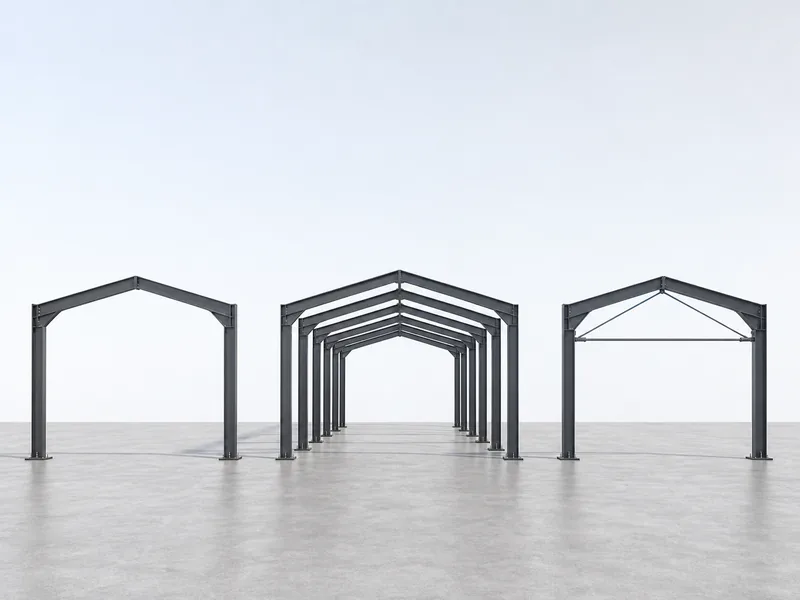

Tipos de pórticos de acero
La familia de pórticos abarca diversas configuraciones, y la adecuada depende del ancho y la altura del edificio, así como de lo que se sostenga sobre la estructura. La tabla siguiente presenta los tipos más comunes y sus aplicaciones habituales.
| Tipo | Qué es | Uso típico |
|---|---|---|
| De una sola luz (doble pendiente) | Un pórtico simétrico con tejado inclinado | Almacenes, talleres, naves comerciales: la opción por defecto |
| Multi-vano | Varias estructuras unidas lado a lado sobre columnas internas | Grandes fábricas y centros de distribución que requieren mayor anchura |
| Mono-pendiente | Una sola pendiente desde un alero hasta el otro | Edificios más pequeños de hasta unos 15 m, anexos, travesaños de relleno |
| Apuntalado | Un único vano con uno o varios puntales internos | Grandes luces donde son aceptables unas pocas columnas internas |
| Tirante | Una tirante horizontal a lo largo de los aleros resiste la apertura lateral | Casos en los que es necesario mantener bajo el empuje de cimentación |
| Madera de correa curva | Las vigas de cubierta son curvas en lugar de rectas | Techos arquitectónicos, edificios de ocio y comerciales |
| Mansarda | Una línea de vigas con múltiples pendientes | Altura menor de la cumbrera o perfiles específicos del tejado |
| Portal de grúa | Un pórtico reforzado para soportar una grúa móvil | Naves de producción con elevación aérea |
Un pórtico no es la única forma de cubrir un espacio amplio; para conocer la comparación directa con una alternativa triangulada, consulte Marco portal frente a cerchaEn Estados Unidos, el mismo principio de pórtico rígido suele ofrecerse como un edificio metálico pre‑diseñado con elementos de sección I cónicos y ensamblados. Estos son los pórticos de acero pintados que se venden como edificios de hierro rojo, en lugar de las secciones UB laminadas en caliente comunes en el Reino Unido y Europa.
Vano, altura, pendiente y separación entre vanos
Un conjunto limitado de dimensiones determina la mayoría del diseño de un pórtico, y estas se sitúan dentro de rangos industriales bien establecidos. Las cifras siguientes describen pórticos de una sola luz con cubierta inclinada; en caso de pórticos de varias luces o especiales, estos valores varían.
| Variable | Rango típico | Notas |
|---|---|---|
| Luz (ancho libre) | 15–50 m | Entre 25 y 35 m es lo más económico |
| Altura libre (hasta la cara inferior de la ménsula) | 8–18 m | Establecido según el uso y el equipamiento |
| Pendiente del tejado | 5°–10° | Se adopta comúnmente un ángulo de 6° |
| Espaciamiento entre vanos (centros de los marcos) | 6–8 m | Determina el dimensionamiento de las correas y el revestimiento |
| Longitud del talón de alero | Aproximadamente el 10 % de la luz | Donde se alcanza el máximo momento en los aleros |
| Espaciamiento entre correas | Hasta aproximadamente 1,8 m | Cierre cerca del alero |
La luz libre es la primera limitación, pero no constituye un límite fijo. Por debajo de aproximadamente 50 metros, una sola luz suele ser viable, y el rango de 25 a 35 metros resulta el más económico. Hasta qué distancia puede alcanzar una estructura de forma económica sigue dependiendo de las cargas de nieve y viento sobre el tejado, de la altura del alero, del espaciamiento entre vanos y de si también soporta una grúa. Más allá de ese punto, los diseñadores optan por configuraciones de múltiples luces, con puntales o atirantadas, o bien por cerchas. El espaciamiento entre vanos equilibra entonces el peso del acero con el número de estructuras: vanos más amplios requieren menos estructuras, más pesadas, pero vigas secundarias y correas laterales de mayor tamaño. La pendiente se mantiene baja, en torno a 6 grados, porque un tejado más inclinado aumenta la superficie de revestimiento y la exposición al viento sin aportar beneficios significativos en una gran luz. Los tamaños de los elementos estructurales se determinan a partir de ello —la práctica británica y europea suele especificar acero de grado S355—, y las dimensiones finales se calculan para cada proyecto conforme a la normativa aplicable, en lugar de tomarse directamente de una tabla. Lograr que todas estas variables se ajusten de manera conjunta constituye el núcleo de cualquier diseño de edificios de acero para un proyecto de pórtico.
Cargas, cimentaciones y arriostramientos
El diseño de un pórtico parte de las cargas que el edificio debe soportar, combinadas según el código aplicable. La carga muerta de la estructura y el revestimiento, la carga impuesta y la de nieve sobre el tejado, así como el viento en todas las superficies, se integran en casos de carga. Los proyectos norteamericanos siguen ASCE 7, los británicos y europeos trabajan con los Eurocodes, y los permisos se rigen por normativas locales como el IBC. Aquí, la elevación por viento importa tanto como la gravedad, pues un tejado ligero de acero puede ser empujado hacia arriba en lugar de hacia abajo, lo que invierte las fuerzas en el pórtico.
La base de las columnas es una de las decisiones de diseño más importantes en un pórtico. La mayoría de los pórticos emplea una base nominalmente articulada, que requiere cimientos más pequeños y económicos pero permite mayor deflexión lateral. Una base fija rigidiza el pórtico y puede ahorrar acero, pero traslada un momento mayor a los cimientos, por lo que el ahorro se traslada a la obra civil. La base adecuada, como el tamaño de los componentes, se define por el ingeniero del proyecto conforme al código de cargas aplicable, en lugar de fijarse de antemano. De todos modos, la conexión en los aleros tiende a separar las patas de las columnas, y ese empuje horizontal debe ser resistido por los cimientos o por un tirante que atraviese el pórtico. Fuera del plano de los pórticos, el edificio se mantiene cuadrado gracias al arriostramiento vertical en al menos una nave cercana a cada extremo, además del arriostramiento en el tejado. Juntos, estos elementos conducen el viento y cualquier fuerza longitudinal de la grúa de vuelta al suelo.

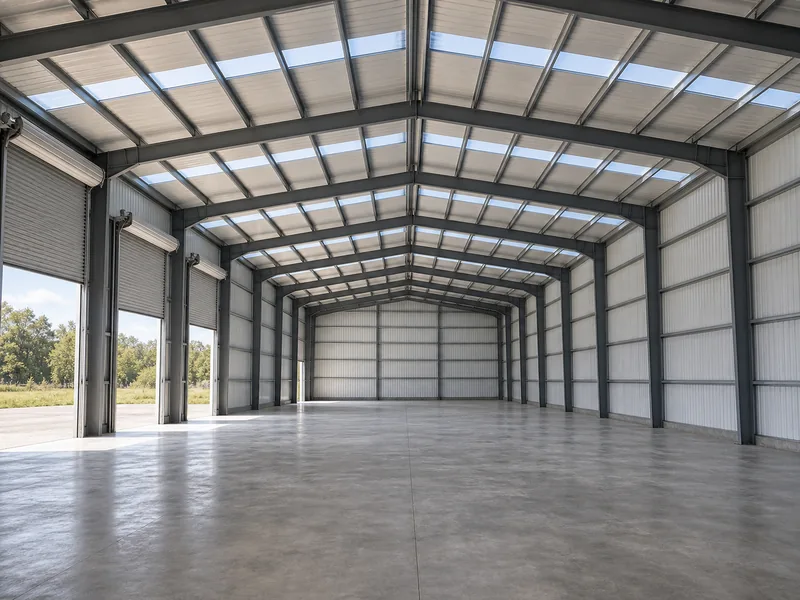

Dónde se utilizan los pórticos de acero
Los pórticos de acero constituyen la estructura estándar para edificios cuyo principal requisito es contar con un amplio piso despejado. Los almacenes y los centros de distribución son el caso más evidente, pero este mismo sistema también se emplea en fábricas, Talleres metálicos, hangares de aviones, edificios agrícolas, cobertizos comerciales y pabellones deportivos. En el Reino Unido, aproximadamente la mitad del acero estructural se utiliza en edificios con pórticos, lo que demuestra cuán habitual se ha vuelto este sistema para obras industriales de una sola planta.
El caso de uso suele indicar directamente el tipo de pórtico. Un taller o un almacén pequeño o mediano casi siempre corresponde a un pórtico de doble pendiente de una sola luz. Un amplio centro de distribución que pueda albergar una fila de columnas internas se adapta mejor a un pórtico de varias luces, que cubre más ancho con menos acero. Un hangar de aviones necesita una larga luz libre y una amplia apertura en uno de los extremos, por lo que el pórtico del lado de la puerta y su arriostramiento se diseñan en torno a la entrada, en lugar de seguir un modelo de frontón estándar. Una nave de producción con puntos de elevación en el techo requiere un pórtico especializado para grúas, con columnas más rígidas y una base adaptada a las cargas de la grúa. Todos estos usos comparten un requisito: las columnas deben permanecer fuera del área de trabajo, pues los pasillos de estanterías, las líneas de maquinaria, los aviones en taxi y las canchas interiores funcionan mejor bajo una única luz libre. Cuando un edificio también necesita una oficina o tienda a media altura, un entrepiso puede colgarse dentro del mismo pórtico.
Especificación del pórtico adecuado
La forma más confiable de especificar un pórtico es establecer sus restricciones en orden, en lugar de comenzar por el tipo de pórtico. Primero fije la luz libre y la altura libre, pues ambas derivan directamente de lo que el edificio contiene y de cómo se utiliza. A continuación, determine las cargas —nieve en el tejado, viento local y si hay grúa o entrepiso—, ya que estas deciden el tamaño de los componentes y cualquier refuerzo adicional. Solo después elija el tipo de base, sopesando el costo de los cimientos frente a la deflexión del pórtico. Por último, seleccione la configuración: una sola luz para la mayoría de los edificios, múltiples luces o apuntalado cuando el ancho supera lo que puede cubrir económicamente una sola luz, o atirantado cuando la presión sobre los cimientos debe mantenerse baja.
Trabajar siguiendo este orden permite tomar primero las decisiones que influyen en el peso y el costo del acero, antes de considerar aquellas derivadas de ellas. Una vez definidas la luz, la altura, las cargas y la fijación de la base, estas especificaciones bastan para que el fabricante dimensione y cotice el pórtico, permitiéndole Solicitar una cotización sobre esa base en lugar de únicamente sobre el área bruta del piso.
Preguntas frecuentes
¿Cuál es la luz máxima de una estructura portal de acero?
Un pórtico de acero de una sola luz resulta más económico entre 25 y 35 metros y puede diseñarse hasta unos 50 metros. Más allá de esa anchura, el peso del acero aumenta rápidamente, por lo que los diseñadores suelen optar por un pórtico de varias luces o atirantado, o bien por una cercha, para cubrir el mismo piso de manera más eficiente.
¿En qué se diferencia un pórtico de una cercha?
Un pórtico resiste las cargas mediante flexión en miembros sólidos y rígidamente conectados, mientras que una cercha soporta la misma carga como tensión y compresión axiales en numerosos elementos triangulados más pequeños. Los pórticos son más rápidos de fabricar y ofrecen un intradós limpio, mientras que las cerchas pueden resultar más ligeras en tramos muy largos o ante cargas muy pesadas.
¿Cuánto acero utiliza una estructura portal por metro cuadrado?
Un pórtico de una sola luz emplea aproximadamente entre 35 y 50 kilogramos de acero por metro cuadrado de superficie útil, aunque esta cifra depende en gran medida de la luz, la altura de los aleros y las cargas de nieve, viento y grúa. Luces más amplias y aleros más altos elevan este valor, por lo que el peso del acero por metro cuadrado sirve más como guía preliminar que como tasa fija.
¿Las estructuras portales requieren bases de columna fijas o articuladas?
La mayoría de los pórticos utilizan bases nominalmente articuladas porque mantienen los cimientos más pequeños y económicos. Una base fija reduce la deflexión del pórtico y puede disminuir el peso del acero, pero transfiere un momento mayor a los cimientos; por ello, la elección supone un compromiso entre obra de acero y obra civil, más que una regla rígida.
¿Puede una estructura portal de acero soportar una grúa aérea?
Una grúa ligera de hasta unas 20 toneladas suele montarse sobre soportes fijados a las columnas del pórtico. Para grúas más pesadas se requiere un pórtico especializado con columnas más rígidas y una base reforzada, ya que la carga móvil y sus fuerzas de frenado se suman a las acciones de viento y gravedad que el pórtico ya resiste.
