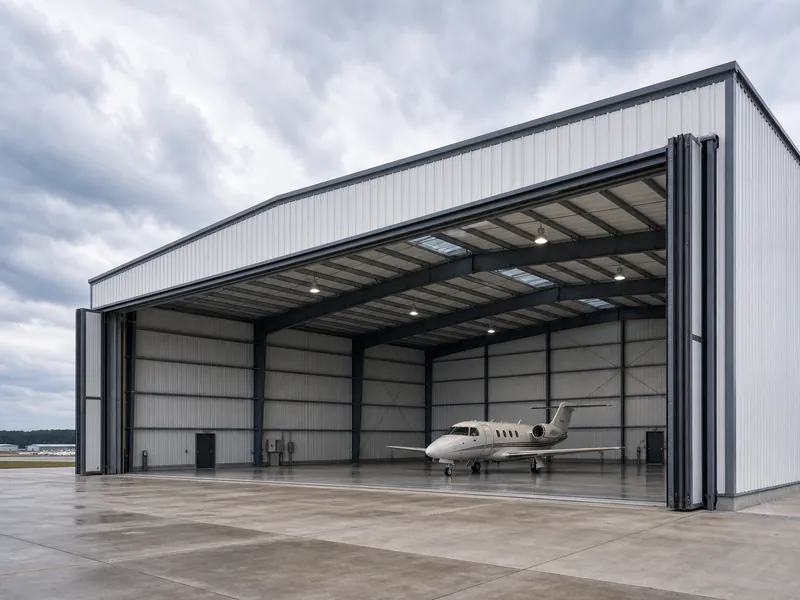

Construire un hangar d’aéronefs qui obtiendra l’approbation d’un inspecteur et sera effectivement utilisé par le service de vol implique de satisfaire simultanément six ensembles d’exigences qui se chevauchent : les codes du bâtiment et de la prévention des incendies, la conception structurale et des charges, la hauteur et le dégagement des portes, la dalle de fondation, le système de suppression des incendies et les autorisations liées au site. Deux de ces exigences — la hauteur des portes et la classification incendie du hangar — doivent être fixées dès le début et sont coûteuses ou impossibles à modifier ultérieurement ; elles finissent donc par influencer presque tous les autres aspects. Un hangar spécialement conçu Bâtiment de hangar pour avions doit obtenir l’approbation des six commissions avant que la première colonne ne soit érigée.
Codes du bâtiment et réglementations régissant les hangars
Les exigences applicables aux hangars proviennent de trois niveaux d’autorité qui s’empilent les uns sur les autres : les règles fédérales de l’aviation, les normes nationales consensuelles telles que la NFPA 409, ainsi que les codes locaux du bâtiment et de la sécurité incendie effectivement appliqués par votre autorité compétente (AHJ). Le Code international du bâtiment (IBC) reprend et renvoie à la NFPA 409 pour les hangars, le Code international de la sécurité incendie régit la suppression des incendies et les voies d’évacuation, tandis que l’AHJ est l’organisme chargé d’examiner les plans et de délivrer le permis. Savoir à quel niveau relève une règle donnée vous indique qui détient le dernier mot lorsque deux exigences semblent entrer en conflit, et il s’agit généralement de l’AHJ local.
Groupes de hangars selon la NFPA 409 et les facteurs déclencheurs
La norme NFPA 409 classe les hangars en quatre groupes, et le groupe auquel appartient votre bâtiment détermine la quantité de systèmes de suppression d’incendie que vous devez installer. Selon les éditions couramment adoptées, le groupe I impose les exigences les plus rigoureuses et est généralement activé par une porte d’accès aux aéronefs d’une hauteur supérieure à environ 28 pieds, une surface incendie unique d’au moins 40 000 pieds carrés, ou des queues d’avions dépassant approximativement 28 pieds ; les surfaces incendie plus petites et les portes moins élevées relèvent des groupes II à IV. Les seuils exacts varient en fonction des éditions de la NFPA 409 et des codes du bâtiment adoptées par votre juridiction ; il convient donc de vérifier ces critères auprès de l’autorité compétente (AHJ) plutôt que de considérer un chiffre isolé comme définitif. Étant donné que la norme IBC relie directement la suppression d’incendie à cette classification, celle-ci n’est pas qu’une formalité administrative : elle détermine l’approche retenue pour la suppression et représente une part importante du budget mécanique. En pratique, une porte assez haute pour laisser passer la queue d’un avion d’affaires peut, à elle seule, faire passer un hangar dans le groupe I ; aussi est-il essentiel de fixer cette classification avant de procéder au dimensionnement de la structure.
Exigences de la FAA et de l’espace aérien des aéroports
Un hangar situé sur ou à proximité d’un aéroport à usage public peut devoir obtenir l’approbation de la Federal Aviation Administration (FAA) parallèlement aux autorités locales en charge de la construction. Selon l’emplacement et la hauteur du site, ainsi que les règles imposées par l’exploitant de l’aéroport, un projet peut nécessiter le dépôt du formulaire FAA 7460‑1, soit un avis de projet de construction ou de modification, afin que l’agence puisse évaluer les impacts potentiels sur les obstacles et l’espace aérien. La classification établie par le Groupe de Conception des Avions (ADG) de la FAA influe également sur les dégagements requis autour du hangar et de son aire de stationnement, tandis que les circulaires consultatives de la FAA fournissent des recommandations en matière de conception et de protection contre l’incendie, que les exploitants d’aéroports intègrent souvent dans leurs propres normes minimales. Lorsque cela s’applique, un dépôt précoce est particulièrement utile, car l’examen de l’espace aérien peut être mené en parallèle avec la conception structurelle, sans retarder le processus.

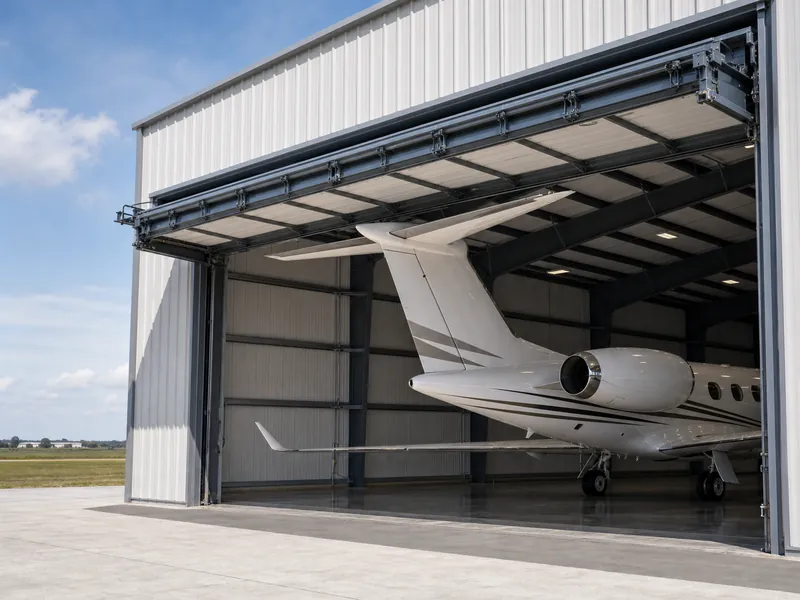

Taille du hangar et exigences de dégagement des portes selon le type d’avion
Les dimensions d’un hangar sont dictées par l’appareil le plus volumineux que vous envisagez d’y abriter, et non par l’empreinte au sol qui vous plaît. La largeur libre doit permettre d’accueillir l’envergure de l’aile, avec un dégagement supplémentaire de chaque côté, généralement d’environ 90 cm sous les conditions d’exploitation habituelles, tandis que la profondeur doit couvrir la longueur de l’avion, plus un dégagement à l’avant et à l’arrière, souvent d’environ 150 cm de chaque côté. La hauteur des portes constitue la contrainte la plus difficile à respecter dans l’ensemble du projet : il est impossible d’y stationner un appareil plus haut que l’ouverture de la porte, et, contrairement à la surface au sol, la hauteur des portes ne peut pas être modifiée une fois la structure montée.
| Classe d’aéronef | Largeur typique de la portée libre | Profondeur typique | Hauteur typique de la porte |
|---|---|---|---|
| Aviation générale, monomoteur | 40–60 ft | 30–40 ft | De 12 à 14 ft |
| Bimoteur et petit jet d’affaires | 60–80 ft | 40–60 ft | 14–18 ft |
| Jet d’affaires / d’entreprise | 80–120 ft | 60–100 ft | 18–28 ft |
| Corps étroit ou baie multi‑avions | 120–150 ft+ | 100–150 ft | 28–40 ft |
Il s’agit là de fourchettes de dimensionnement typiques, et non de minima réglementaires ; les valeurs déterminantes sont l’envergure, la longueur et la hauteur de la queue de l’aéronef concerné, augmentées d’un dégagement supplémentaire, confirmées par son Groupe de Conception d’Avion de la FAA et les normes locales de l’aéroport. Le dimensionnement influe directement sur le budget, et la manière dont ces dimensions se traduisent en coûts est expliquée dans notre guide consacré à Coût de construction d’un hangar.
Exigences structurelles et portantes

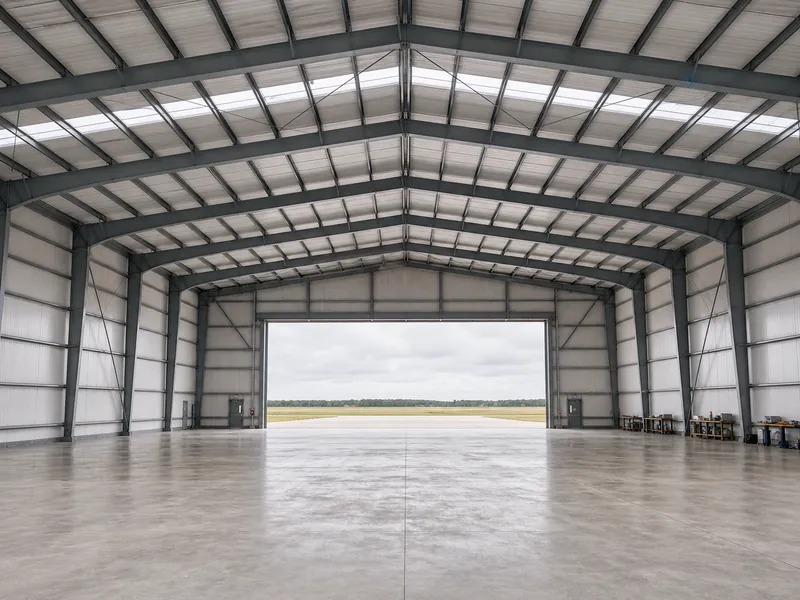

La structure d’un hangar doit offrir un vaste espace intérieur dépourvu de piliers, tout en supportant les charges dues au vent, à la neige et aux séismes que le site pourra jamais subir. Cette portée libre est obtenue grâce à des charpentes rigides en acier ou à des fermes à grande portée, afin qu’aucun élément ne vienne perturber le sol ni l’ouverture complète de la porte, et que la charpente ainsi que ses connexions soient conçues pour résister aux charges minimales définies par l’ASCE 7. L’acier est le matériau structurel le plus couramment choisi dans ce cas, car il permet de franchir de grandes portées et d’absorber ces charges environnementales de manière prévisible ; quant à opter pour l’acier ou un autre matériau, c’est une décision qui s’évalue au regard de notre comparaison entre Acier versus bois pour un hangarLa fabrication des lourdes structures rigides et des éléments à grande portée nécessaires à un hangar requiert un fabricant d’acier spécialisé. Qingdao Fabrication KAFA dispose de lignes produisant des poutres H, des profilés en caisson et des pannes C/Z, soutenant la fabrication de charpentes métalliques à portée libre pour des bâtiments de type hangar, et ses équipes peuvent Demander un devis avec les dimensions de l’aéronef et le groupe de conception de l’aéroport en main.
Exigences relatives aux fondations et aux dalles

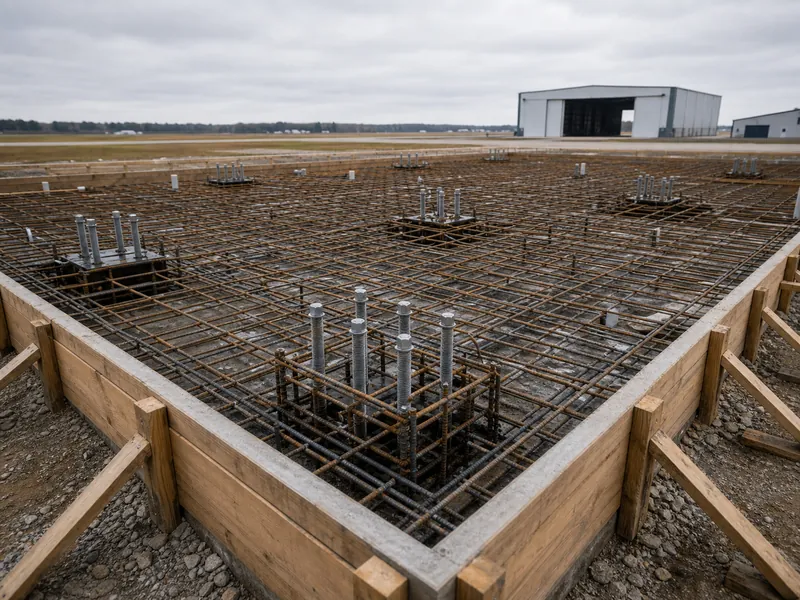

La fondation d’un hangar supporte simultanément trois charges : les charges concentrées des roues de l’avion, le poids du matériel de maintenance et la structure du bâtiment, toutes transmises au sol disponible sur le site. Une dalle en béton armé est conçue pour supporter ces charges ponctuelles ; elle mesure généralement entre seize et vingt centimètres d’épaisseur, et peut être plus épaisse ou davantage renforcée lorsque des avions de ligne lourds sont concernés ou que le sol est peu portant. L’analyse géotechnique précède toute autre étape, car les argiles expansives et les sols sableux côtiers exigent des solutions très différentes, et une fondation d’un bâtiment métallique Une dalle coulée sans tenir compte du rapport de sol risque de présenter des fissures à long terme. L’élévation et la planéité de la dalle importent également au-delà des charges : les larges portes ne fonctionneront correctement tout au long de la vie du bâtiment que si la dalle est coulée avec des tolérances strictes.
Exigences en matière de protection et de suppression des incendies

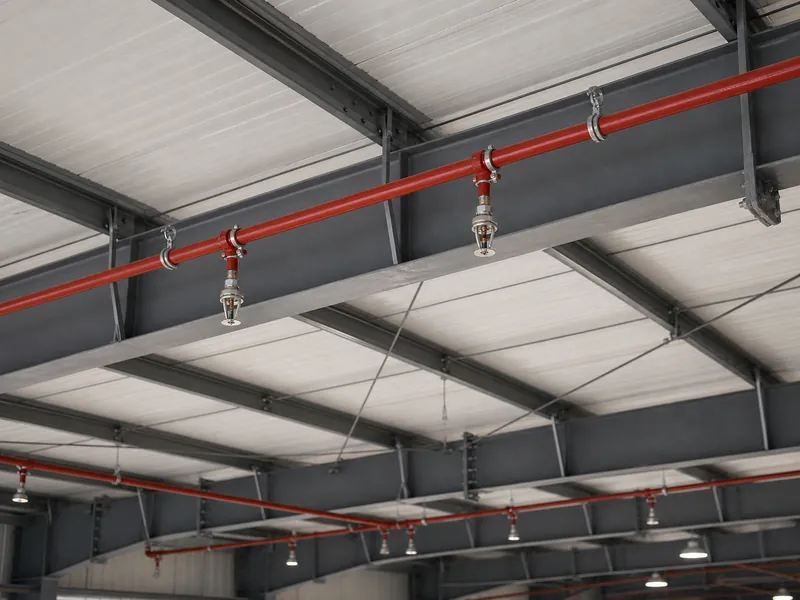

La mise en œuvre du système de suppression d’incendie dans un hangar est déterminée en fonction de son groupe selon la norme NFPA 409, et non choisie librement, car cette norme associe le type de système à la surface incendie du bâtiment et à la hauteur des portes. Les hangars du groupe I sont soumis aux exigences les plus strictes ; historiquement, la suppression combinait l’eau avec une mousse formant un film aqueux (AFFF), distribuée par des systèmes aériens ou par des canons installés au sol afin d’inonder rapidement le plancher. Cependant, les éditions récentes ont modifié cette approche : par exemple, l’édition 2022 de la NFPA 409 a assoupli l’obligation de recourir systématiquement à la mousse pour les hangars du groupe II et a ouvert la voie à des conceptions fondées sur l’évaluation des risques et des performances, tout en proposant une option de drainage des liquides inflammables, même si ce qui s’applique effectivement dépend des dispositions en vigueur dans votre juridiction. La conception proprement dite du système constitue une spécialité abordée dans notre guide consacré à Protection contre l’incendie des bâtiments en aciermais la classification qui en détermine les exigences est fixée dès la phase de conception ; c’est pourquoi la hauteur des portes et la surface réservée aux incendies sont évoquées très tôt.
Exigences liées au site, au zonage et aux permis
L’obtention des permis pour un hangar suit généralement deux voies parallèles : le service local de la construction et, pour les sites proches des aéroports, la FAA. Les approbations se répartissent souvent ainsi :
- Permis de construire délivré par l’autorité compétente (AHJ), fondé sur des plans structuraux, mécaniques et de protection contre l’incendie approuvés et estampillés.
- Examen par le responsable de la sécurité incendie du système de suppression, des voies d’évacuation et des accès d’urgence.
- Examen de l’espace aérien par la FAA via le formulaire 7460-1, lorsque la localisation ou la hauteur du site déclenche cette procédure.
- Autorisation d’urbanisme et d’utilisation des sols confirmant qu’un hangar est autorisé sur la parcelle.
- Contrôles environnementaux et de gestion des eaux pluviales, incluant les exigences relatives au stockage des carburants et au drainage.
- Dispositions d’accessibilité pour tout bureau, toilette ou espace ouvert au public.
Il convient d’ordonner ces aspects autant que de les achever : l’urbanisme et, le cas échéant, le dossier auprès de la FAA doivent être traités en amont, car un recul ou un problème d’espace aérien détecté tardivement peut obliger à une refonte plutôt qu’à une simple révision.
Exigences relatives aux services publics et aux systèmes de sécurité incendie
Les installations d’un hangar doivent prendre en compte les vapeurs de carburant, les grands volumes ouverts et les opérations de maintenance des aéronefs, ce qui impose des exigences électriques et de ventilation supérieures à celles d’un entrepôt ordinaire. Les zones situées à proximité des postes de ravitaillement ou des ateliers de maintenance sont considérées comme des locaux classés (à risque) et équipés d’appareils électriques adaptés ; l’éclairage des grandes baies est spécifié suffisamment puissant et homogène pour permettre les travaux d’inspection, tandis que la ventilation et le chauffage sont dimensionnés en fonction du volume total du bâtiment plutôt que de sa surface au sol. Les activités impliquant directement les travailleurs relèvent également des règles de sécurité au travail édictées par l’OSHA ; ainsi, la conception doit prévoir des espaces de circulation, des issues de secours et des dégagements pour les équipements conformes aux normes, plutôt que de traiter la sécurité des personnes comme un simple ajout ultérieur.
Conclusion
Deux contraintes déterminent la forme de tout le reste ; commencez donc par les fixer : la hauteur de porte nécessaire à votre plus grand aéronef, ainsi que le groupe de la NFPA 409 auquel cette hauteur et la surface de protection contre l’incendie vous font appartenir. Ces deux paramètres se répercutent sur la portée structurelle à concevoir, sur le système de suppression à installer, et sur une grande partie de la procédure d’obtention des permis à suivre. À partir de là, validez le rapport géotechnique avant de finaliser la dalle, et, si votre site est soumis à l’examen de la FAA, déposez dès le début le formulaire 7460-1 afin que l’examen de l’espace aérien intervienne en même temps que la conception plutôt que de la retarder. La séquence globale de construction est exposée dans notre présentation générale de Construction d’un hangar pour avionsFixez d’abord la hauteur des portes et le groupe du hangar, puis le reste des exigences (portée, dalle, systèmes de suppression et permis) s’inscrira dans une séquence réalisable.
FAQ
Tous les hangars d’avions doivent-ils être équipés d’un système d’extinction automatique par sprinklers ?
Les exigences en matière de suppression des incendies dépendent du groupe NFPA 409 attribué au hangar, déterminé principalement par sa surface incendie, son type de construction et la hauteur de ses portes. Les hangars de groupe I (en gros, ceux dont les portes dépassent environ 8,5 mètres de hauteur ou dont la surface incendie atteint 3 700 m² et plus) sont soumis aux exigences les plus strictes, tandis que les éditions récentes ont assoupli les prescriptions relatives à la mousse pour les hangars de groupe II de moindre taille ; les seuils exacts varient selon l’édition du code adoptée par votre juridiction. Vérifiez la classification auprès de l’autorité compétente (AHJ) plutôt que de vous fier uniquement à l’usage prévu du bâtiment.
Quelle épaisseur doit avoir la dalle de sol d’un hangar ?
Une dalle de hangar est généralement constituée de béton armé d’une épaisseur de six à huit pouces, avec une surépaisseur et un renforcement supplémentaires lorsque des avions lourds ou des sols peu porteurs sont présents. Le facteur déterminant est la répartition des charges ponctuelles exercées par les roues des avions et les équipements, qui doit être validée par un rapport géotechnique plutôt que par un chiffre standard unique. La planéité de la dalle influence également le bon fonctionnement des rails de la porte principale au fil du temps.
Dois-je obtenir l’approbation de la FAA pour construire un hangar ?
Un examen de l’espace aérien par l’FAA, via le formulaire 7460-1, peut s’avérer nécessaire lorsque l’emplacement ou la hauteur d’un hangar impacte l’espace aérien d’un aéroport ; certaines juridictions exigent que ce point soit résolu avant d’accorder un permis. Ce dépôt permet à l’FAA d’évaluer les obstacles et l’impact sur l’espace aérien, tandis que le service local de la construction et le responsable des services d’incendie traitent séparément la structure et le système de suppression des incendies. Un hangar situé sur un terrain privé, éloigné d’un aéroport, pourrait ne pas nécessiter cette étape auprès de l’FAA, mais les autorisations locales restent toutefois applicables.
De quelle taille dois-je concevoir mon hangar pour mon avion ?
La taille d’un hangar est déterminée par l’envergure, la longueur et la hauteur de la queue de votre plus grand aéronef, augmentées d’un dégagement, et non par une empreinte standard. Les avions monomoteurs tiennent généralement dans une portée libre de 40 à 60 pieds, tandis que les jets d’affaires nécessitent 80 à 120 pieds et des portes nettement plus hautes. Le Groupe de Conception d’Avion de la FAA correspondant à cet aéronef sert de référence pour convertir ces dimensions en exigences précises de dégagement.
Qu’est-ce que la NFPA 409 ?
La norme NFPA 409 de la National Fire Protection Association concerne les hangars d’aéronefs et classe ceux-ci en quatre groupes, définissant leurs exigences en matière de protection contre l’incendie. Les codes du bâtiment, tels que l’IBC, y font directement référence ; cette classification revêt donc une véritable valeur réglementaire dans la plupart des juridictions américaines. Le groupe auquel appartient un hangar est principalement déterminé par sa surface incendie, son type de construction et la hauteur de ses portes.
Pour aller plus loin
- NFPA 409, Norme sur les hangars d’avions. Association nationale pour la protection contre les incendies. La norme qui classe les hangars en Groupes I–IV et fixe les exigences de protection contre l’incendie mentionnées tout au long de cet article.
- Code international du bâtiment. Conseil international du code. Le code modèle de construction dont les dispositions relatives aux hangars pour avions lient le système de suppression au NFPA 409 et sont adoptées dans la plupart des juridictions américaines.
- ASCE 7, Charges minimales de conception et critères associés pour les bâtiments et autres structures. Société américaine des ingénieurs civils. Définit les charges de vent, de neige et sismiques que la structure d’un hangar doit être conçue pour supporter.
