La taille d’un hangar est déterminée par l’avion qu’il protège, et non par la surface au sol dont vous disposez. Une conception judicieuse d’un hangar commence par la hauteur de la queue, l’envergure et la longueur de votre flotte actuelle et future. À partir de là, on avance vers l’ouverture de la porte, la portée libre, la charpente structurelle, ainsi que les exigences relatives au feu et à la dalle qui en découlent. Respecter cet ordre assure que le bâtiment corresponde à la mission. Inverser cet ordre conduit à un Bâtiment de hangar métallique qui semble suffisamment grand sur papier mais ne peut en réalité pas accueillir l’avion.
Ce guide suit l’ordre de la chaîne de conception tel qu’il conditionne la réalisation : d’abord l’avion et la mission, puis la taille, la portée libre, les portes, les exigences en matière de feu et de charges, et enfin la dalle, le site et la marge de croissance. Il s’applique à l’aviation générale, aux installations d’entreprise et aux services MRO, et reste au niveau des décisions de conception. Les estimations détaillées, les comparaisons entre les produits de porte et les arbitrages matériels méritent chacun leur propre traitement, tandis que la conception finale et les autorisations doivent toujours être validées par un ingénieur agréé et les autorités locales.
Commencer par l’avion et sa mission
La flotte que vous envisagez d’abriter, ainsi que les activités prévues à l’intérieur, déterminent toutes les décisions ultérieures de conception. Dressez la liste de l’envergure, de la hauteur de la queue, de la longueur et du poids de chaque avion que vous possédez actuellement et que vous prévoyez raisonnablement d’acquérir, puis décidez si le bâtiment est destiné au stockage, à la maintenance et à la révision (MRO) ou à la production. Chaque mission oriente la conception dans une direction différente : un centre MRO requiert davantage de hauteur verticale pour les supports de queues, une ventilation plus robuste pour les fumées de carburant et de solvants, ainsi qu’une approche plus stricte en matière de protection incendie qu’un bâtiment qui ne fait que stationner les avions pendant la nuit. Les travaux de maintenance, en particulier, dictent la hauteur intérieure, car les quais de queues, les plateformes d’accès en hauteur et parfois les grues à moteur nécessitent tous de l’espace au-dessus de l’avion, et pas seulement autour de lui.
La mission détermine également le programme autour de l’avion. Un bâtiment MRO ou d’entreprise ajoute généralement des bureaux, des espaces de stockage de pièces détachées et des sanitaires le long d’un mur ou sur une mezzanine, ainsi qu’un espace de circulation pour les tracteurs et les équipements au sol afin qu’ils puissent se déplacer sans heurter les ailes. Un hangar purement destiné au stockage peut maintenir ce programme au minimum. Ce même mélange détermine aussi Types de hangars d’avions des solutions cohérentes, allant des hangars en T pour un seul avion jusqu’aux configurations à baies ouvertes pour une flotte mixte. Les planificateurs qui ne prennent en compte que l’avion d’aujourd’hui risquent d’être exclus de la catégorie supérieure. Un King Air aujourd’hui et un jet léger dans cinq ans constituent un scénario courant, et la porte adaptée au turbopropulseur devient soudain plusieurs pieds trop courte pour la queue du jet. Concevoir en fonction de la flotte attendue, et non seulement de celle actuelle, représente la décision la moins coûteuse de l’ensemble du projet.

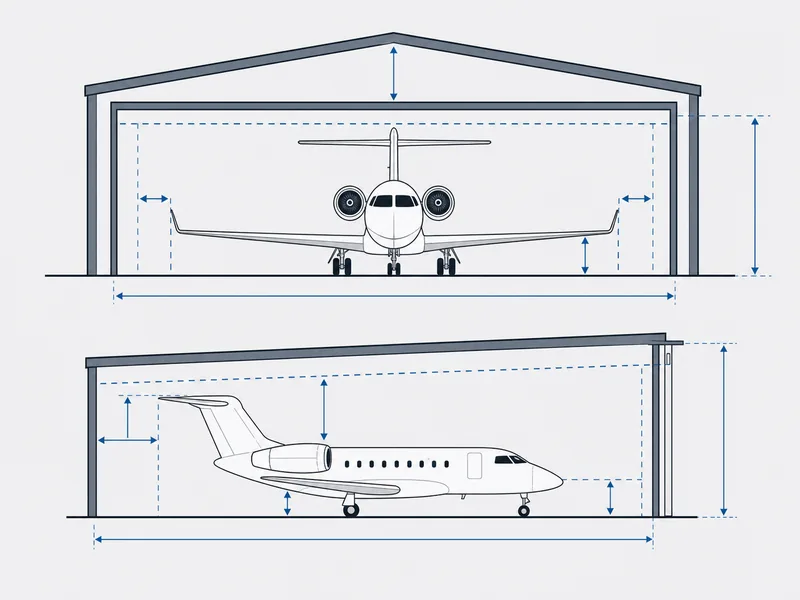

Dimensionnement d’un hangar en fonction de l’envergure des ailes, de la hauteur de la queue et de la longueur
Chaque dimension d’un hangar remonte à une mesure liée à l’avion, complétée par une marge de manœuvre opérationnelle, et jamais à un catalogue de tailles standard. La largeur résulte de l’envergure plus la marge de l’extrémité des ailes, que de nombreux exploitants prévoient à environ 3 pieds de chaque côté selon les procédures standard, multipliée lorsque les avions stationnent côte à côte. La profondeur provient de la longueur de l’avion, plus les marges pour le nez et la queue lors du remorquage, souvent estimées à près de 5 pieds à chaque extrémité. Ces deux valeurs sont des données de planification, et non des minima fixes imposés par le code ; vérifiez-les donc en fonction de vos propres procédures opérationnelles et des exigences de votre assureur. Quant à la hauteur libre de la porte, elle doit permettre de franchir la queue la plus haute avec une marge suffisante.
La dimension la plus facile à mal calculer est la hauteur libre de la porte. La hauteur de la queue, et non l’envergure, détermine si un jet peut franchir le seuil, et une porte conçue uniquement pour l’envergure ne suffira pas à laisser passer la dérive. Les gammes de portées libres varient selon la classe de l’avion, et le tableau ci-dessous constitue un point de départ pour la planification, mais non une spécification définitive ; des dimensions exhaustives, modèle par modèle, relèvent d’un exercice de dimensionnement distinct.
| Classe d’aéronef | Portée libre typique (varie selon le modèle et la mission) | Ce qui en est généralement à l’origine |
|---|---|---|
| Avion de tourisme monomoteur | Environ 40 à 60 ft | Envergure plus dégagement au bout des ailes |
| Léger biplace | Environ 60 à 80 ft | Envergure plus large, stationnement côte à côte |
| Avion d’affaires | Environ 80 à 120 pieds et plus | Envergure, avec la hauteur de la queue déterminant la taille de la porte |
| Hangar à corps large ou grand MRO | 150 ft et plus | Baie entièrement sans colonnes pour la circulation |
Lisez le tableau comme un outil d’aide à la planification et vérifiez chaque portée par rapport à l’avion réel. Une seule hauteur de queue ou une ailette inhabituelle peut faire passer un avion d’une catégorie à une autre, et l’ouverture de la porte doit s’adapter en conséquence.

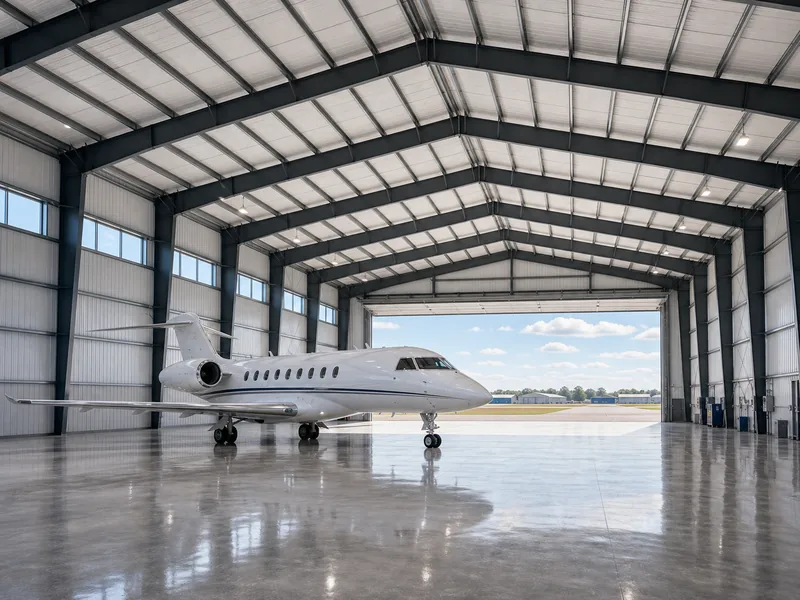

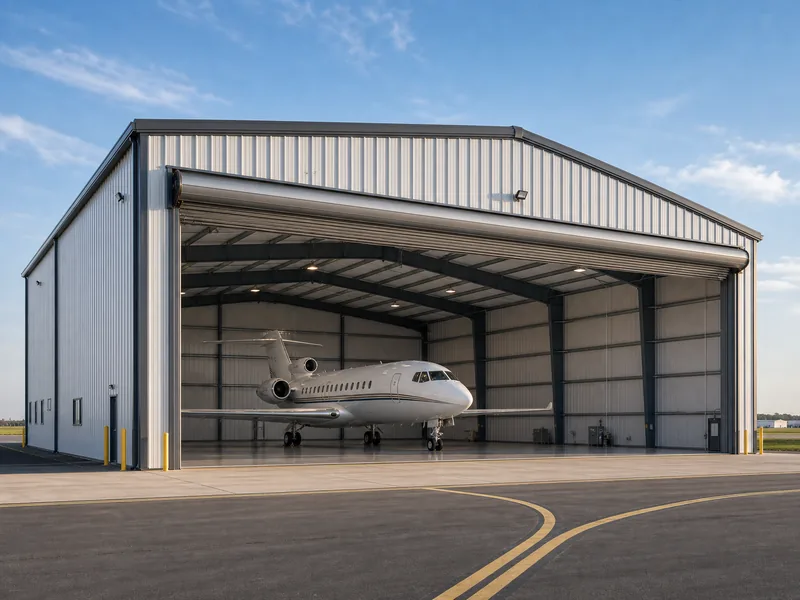

Structure à portée libre et aménagements sans colonnes
Une seule colonne intérieure se place exactement là où un avion doit tourner, raison pour laquelle un intérieur sans colonnes constitue l’objectif structurel de presque tous les hangars. Une conception à portée libre supprime les supports internes, permettant d’utiliser pleinement la largeur et la profondeur pour les manœuvres, le stationnement et l’accès aux opérations de maintenance. Le système structurel adapté évolue en fonction de la portée : les charpentes rigides en acier sont économiques pour les petites et moyennes baies qui couvrent la majorité des activités d’aviation générale et d’entreprise, tandis que les fermes métalliques à longue portée prennent le relais lorsque les portées augmentent.
La portée détermine également la catégorie d’ingénierie. Les portées libres dépassant environ 250 pieds de largeur sans colonnes entrent dans le domaine des structures à longue portée, et des hangars ont été construits bien au-delà de 500 pieds entre les colonnes pour les avions gros-porteurs et les applications militaires. Deux hauteurs doivent être distinguées ici : la hauteur libre de la porte que l’avion traverse, et la hauteur libre intérieure sous la charpente, qui doit inclure la profondeur structurelle, l’éclairage et les gouttes de sprinklers situées au-dessus de la queue. Les charges dues au vent, à la neige et aux séismes, régies par l’ASCE 7, influencent directement la lourdeur de cette charpente, ainsi Conception de bâtiments en acier Il faut équilibrer la portée avec la charge avant que quiconque ne fixe le prix de l’acier. Le paramètre à vérifier dès le début est le cas de charge prépondérant pour votre région, car il influence la profondeur de la charpente et la hauteur de l’avant-toit, et donc la hauteur libre intérieure que vous pouvez réellement offrir.

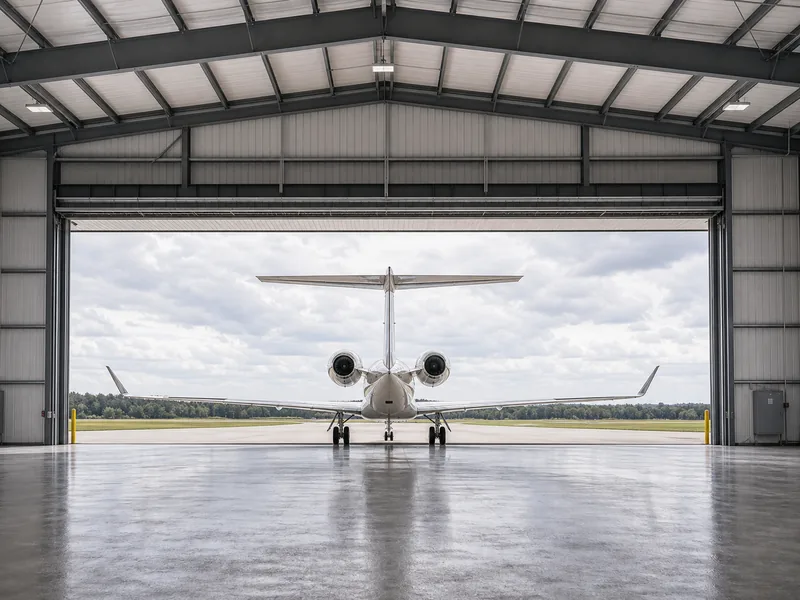

Pourquoi les dimensions de la porte conditionnent toute la conception
Une erreur dans l’ouverture de la porte rend inutilisable un hangar par ailleurs correct. La hauteur libre de la porte limite la hauteur de la queue que l’on peut admettre, tandis que la largeur libre de la porte détermine à la fois le nombre d’avions pouvant stationner côte à côte et la plus grande ouverture unique que l’on peut franchir en une seule fois. Le système de porte choisi — coulissant, pliant ou hydraulique — influence également la hauteur du linteau, les charges transmises à la charpente et l’espace latéral que le bâtiment doit prévoir. C’est pourquoi le choix du produit mérite une analyse approfondie. Types de portes de hangar.
Spécifiez l’ouverture de la porte avant de finaliser la charpente, car une large ouverture remodelle la structure alentour. Elle influence la charpente du mur d’extrémité et la poutre de tête qui enjambe le haut de la porte, impose un renforcement supplémentaire pour supporter les charges dues au vent sur un mur qui est principalement une ouverture, et concentre les réactions des jambages et des fondations au niveau des colonnes de la porte. Ces réactions se répercutent directement sur la charpente rigide et les fondations ; ainsi, une porte dimensionnée tardivement oblige à repenser la structure, et non à apporter un simple ajustement. Un piège opérationnel apparaît après l’emménagement : une porte adaptée à l’avion mais pas aux équipements de soutien au sol. Les tracteurs, les barres de remorquage et les stands de maintenance doivent tous passer par la même ouverture, et une porte qui ne fait que laisser passer la cellule de l’avion peut tout de même freiner les opérations quotidiennes.
Groupes incendie, charges et codes à l’origine de la conception
La classification des incendies fait passer la conception d’une logique centrée sur l’avion à une logique axée sur la catégorie de risque du bâtiment. Aux États-Unis, la norme NFPA 409, relative aux hangars pour avions, classe les hangars en groupes I à IV en fonction de critères tels que la hauteur de la porte d’accès à l’avion, la taille de la zone d’incendie unique et le type de construction. Une hauteur de porte supérieure à 28 pieds ou une zone d’incendie unique dépassant 40 000 pieds carrés rapproche le bâtiment du groupe I, la catégorie la plus exigeante en matière de suppression des incendies, tandis que le respect de ces seuils peut le placer dans un groupe moins strict.
Cela fait du groupe incendie un levier de conception, et non un détail d’ordre secondaire. Maintenir une porte à moins de 28 pieds ou limiter la surface d’un local incendie en dessous du seuil est une décision de massing délibérée qui doit être prise dès la phase initiale de l’aménagement, et non lors de la phase d’obtention des permis, car cela influence le périmètre et le coût du système de suppression. Les groupes plus élevés ont traditionnellement nécessité une suppression par mousse. Les éditions récentes de la norme ont assoupli certaines de ces exigences pour les hangars de taille moyenne ; il convient donc de vérifier l’édition actuelle ainsi que l’interprétation qu’en donne le responsable local des services d’incendie avant de finaliser l’aménagement. Au-delà de la NFPA 409, la conception doit également respecter l’IBC pour les aspects liés aux permis et à la sécurité structurelle, l’ASCE 7 pour les charges dues au vent, à la neige et aux séismes, la FAA pour l’implantation et la notification concernant l’espace aérien près des pistes, ainsi que l’OSHA pour l’environnement de travail à l’intérieur. Rien de tout cela ne dispense d’une revue formelle : un architecte ou un ingénieur agréé, l’autorité aéroportuaire, ainsi que les services locaux du bâtiment et des incendies doivent approuver la conception finale, la stratégie incendie et les permis. Ce que la phase de conception permet de maîtriser, c’est la géométrie initiale, et le groupe incendie constitue la règle qui modifie le plus visiblement l’architecture du bâtiment.
Dalle de sol, site et espace pour une extension future

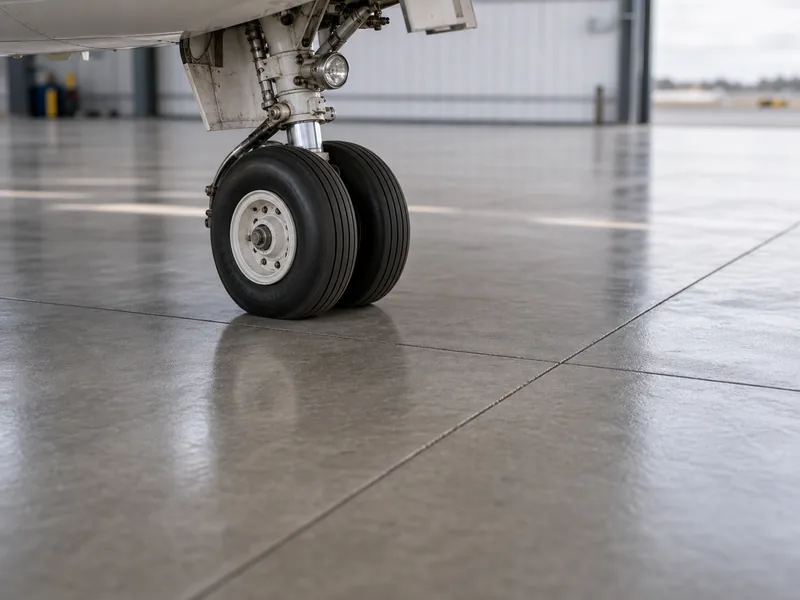

Les propriétaires reportent la dalle, le site et le plan d’extension plus que toute autre décision de conception, et paient le plus cher pour y remédier ultérieurement. Le sol d’un hangar est généralement constitué de 6 à 8 pouces de béton armé, renforcé et consolidé là où le train d’atterrissage et les crics de maintenance concentrent les charges ponctuelles. Il est ensuite recouvert d’un enduit résistant aux carburants et nivelé de manière à ce que le carburant et les eaux de lavage s’écoulent vers un point contrôlé plutôt que de s’accumuler sous l’avion. Le chiffre déterminant est la charge maximale exercée par une roue ou un cric, et non la surface totale du sol, ainsi fondation d’un bâtiment métallique doit être conçu en fonction de l’avion, et non selon un cahier des charges générique pour les dalles.
Le site et le climat finalisent la conception. L’accès à la piste et au parking, les vents dominants et la notification auprès de la FAA lorsque la structure affecte l’espace aérien déterminent tous l’emplacement et la configuration du hangar. Le contrôle du climat intérieur est essentiel pour l’électronique embarquée et les travaux MRO, bien que l’approche d’isolation soit une décision à part entière. L’expansion est l’élément le moins coûteux à planifier et le plus onéreux à rénover. Un hangar qui conserve de la marge de manœuvre pour la porte et les baies afin d’accueillir la prochaine catégorie d’avions vieillit avec élégance, tandis qu’un hangar dimensionné uniquement pour la flotte d’aujourd’hui finit souvent par nécessiter un réaménagement. Ces choix, plus que la seule surface au sol, font évoluer coût de construction d’un hangar le plus important, ils doivent donc être pris en phase de conception plutôt qu’au stade du réajustement budgétaire.
La séquence de conception qui garantit la constructibilité d’un hangar

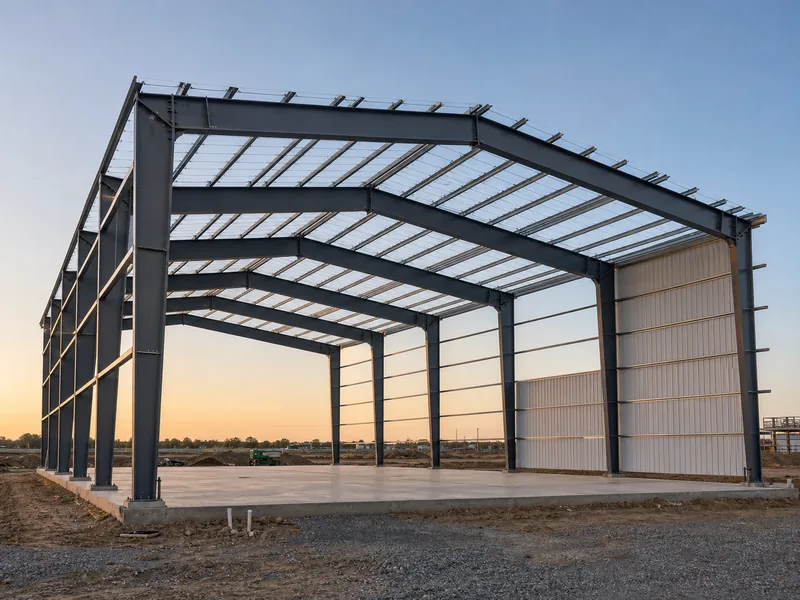

Verrouillez d’abord l’avion et la hauteur libre de la porte, car ils limitent tout ce qui se trouve au-dessus et derrière eux. Dimensionnez ensuite la portée libre et choisissez le système structurel adapté, avec des charpentes rigides pour les baies de taille moyenne qui couvrent la majorité des opérations, et des fermes à longue portée lorsque les portées dépassent environ 250 pieds. Ajoutez ensuite le groupe d’incendie NFPA 409 et le cas de charge ASCE 7, car tous deux peuvent exercer une pression sur la charpente, voire sur la hauteur de la porte que vous venez de fixer. Terminez par la dalle, l’intégration au site et la marge de croissance — des éléments bon marché sur le papier mais coûteux en béton.
En tant que fabricant de structures en acier, nous nous concentrons sur ce que nous pouvons garantir : concevoir et fabriquer la charpente métallique en suivant cette séquence. Cela signifie dimensionner les poutres H et les profilés en caisson rigides, les pannes et les revêtements en fonction de la portée et du groupe d’incendie définis par vos ingénieurs, plutôt que selon un modèle standard. Si vous pouvez fournir la liste de la flotte et l’emplacement de la piste, cela suffit pour démarrer la partie structurelle de la conception et Demander un devis. Les décisions les plus importantes sont celles prises dès le début : hauteur libre de la porte, portée libre et groupe incendie, fixées avant même le premier trait tracé.
FAQ
Comment concevoir un hangar d’avion ?
Concevez un hangar pour avions en partant de l’avion vers l’extérieur. Fixez l’envergure, la hauteur de la queue et la longueur de la flotte, ajoutez des marges de manœuvre réalistes, déterminez l’ouverture libre de la porte, puis choisissez la portée libre, la charpente structurelle, le groupe d’incendie et la dalle qui soutiendront ces éléments. Travailler dans cet ordre évite que des décisions ultérieures invalident celles prises plus tôt.
De quelle taille dois-je concevoir mon hangar pour mon avion ?
La taille d’un hangar correspond à l’empreinte au sol de votre avion, plus les marges de sécurité, et non à un modèle standard. À titre de point de départ pour la planification, les avions monomoteurs tiennent généralement dans des portées libres d’environ 40 à 60 pieds, tandis que les biplaces légers occupent environ 60 à 80 pieds ; toutefois, la contrainte principale est souvent la hauteur libre de la porte, mesurée par rapport à la hauteur de la queue, et non la largeur du sol.
Qu’est-ce qu’un hangar à portée libre et pourquoi cela importe-t-il ?
Un hangar à portée libre n’a pas de colonnes intérieures, ce qui permet d’utiliser toute la largeur et toute la profondeur pour manœuvrer et stationner les avions. Cela importe, car une seule colonne se trouve là où un avion doit tourner, et les portées libres supérieures à environ 250 pieds nécessitent une conception structurelle à longue portée, ce qui modifie le système de charpente et son coût.
Quels codes s’appliquent à la conception des hangars d’avions ?
La conception d’un hangar pour avions répond principalement à la norme NFPA 409 en matière de protection contre les incendies, à l’IBC pour les permis et la sécurité structurelle, ainsi qu’à l’ASCE 7 pour les charges dues au vent, à la neige et aux séismes, sans compter la notification auprès de la FAA lorsque la structure affecte l’espace aérien. La classification des groupes I à IV selon la NFPA 409, influencée notamment par la hauteur de la porte et la superficie réservée au feu, est la règle qui façonne le plus directement la conception.
Quelle doit être l’épaisseur d’une dalle de sol d’un hangar d’avions ?
Les dalles des hangars pour avions sont généralement constituées de 6 à 8 pouces de béton armé, renforcées davantage là où le train d’atterrissage et les crics de maintenance concentrent les charges. Le facteur déterminant est la charge maximale exercée par une roue ou un cric, et non la surface du sol ; ainsi, la dalle doit être conçue spécifiquement pour chaque type d’avion, plutôt que selon une épaisseur standard.
