Bâtiments à treillis en acier et conception de toitures à âme ouverte

Un bâtiment à treillis métallique en acier couvre sa toiture grâce à un treillis à âme ouverte plutôt qu’à une poutre pleine ; c’est pourquoi ces constructions offrent de vastes espaces intérieurs libérés de toute forêt de colonnes internes. Cette seule décision conditionne l’espacement des colonnes, le poids de l’acier, le cheminement des réseaux techniques en hauteur ainsi que la manière dont l’ossature est montée. Cet article explique ce qu’est le système à âme ouverte, comment il supporte les charges, quels profils et quelles portées attendre, où il s’intègre, et ce qu’il convient de vérifier avant de passer commande. Il ne traite pas de la conception des fondations et des dalles, ni des calculs complets des charges réglementaires, ni de la séquence de montage, sujets relevant de votre ingénieur structural et de votre monteur.

Qu’est-ce qu’un bâtiment à treillis métallique à âme ouverte

Un bâtiment à treillis métallique en acier utilise un treillis à âme ouverte comme élément principal de couverture, au lieu d’une poutre pleine ou d’une ossature rigide conique. Le treillis à âme ouverte se compose d’une membrure supérieure et d’une membrure inférieure reliées par un réseau triangulé de pièces plus petites. Les membrures supportent les efforts de flexion en traction et en compression, tandis que les éléments diagonaux et verticaux assurent la transmission des efforts de cisaillement entre elles. Grâce à la structure largement ouverte de son âme, ce type de treillis permet d’atteindre une portée donnée avec beaucoup moins d’acier qu’une pièce pleine de même profondeur.

C’est précisément au niveau de cette âme ouverte que la terminologie prête souvent à confusion. Un treillis métallique en acier désigne l’ensemble global : membrures supérieure et inférieure associées à un réseau triangulé, fabriqué sur mesure selon la portée et les charges spécifiques au projet. Une poutre métallique à âme ouverte, ou OWSJ, correspond à une version standardisée et plus légère de la même idée, choisie à partir de tables de charge plutôt que conçue membre par membre. Quant à l’ossature rigide, il s’agit d’un système distinct, constitué d’une colonne conique solide et d’une ferme qui fléchissent comme un seul élément. Considérer « treillis à âme ouverte », « poutre barre » et « ossature rigide » comme interchangeables constitue la première erreur susceptible de compromettre la planification, car ils permettent d’atteindre des portées différentes avec des poids d’acier variés.

C’est la profondeur du treillis, et non la seule largeur du bâtiment, qui détermine ses performances. Un treillis plus profond supporte la même portée avec des membrures plus légères ; un treillis moins profond nécessite des membrures plus lourdes ou un espacement plus serré. Fixez dès le départ la profondeur compatible avec votre toiture et votre hauteur sous plafond, car elle influence directement la taille des membrures, la conception des connexions et le coût.

Profils courants de treillis à âme ouverte pour bâtiments en acier

Les profils des treillis à âme ouverte diffèrent principalement par la forme des membrures et la ligne de toiture ; le profil choisi dépend de la portée, de l’inclinaison du toit et de l’espace intérieur dont vous avez besoin. Le choix du profil détermine si la membrure inférieure est assez plane pour être travaillée, comment l’eau s’écoule du toit et quel volume utile reste sous le treillis.

Profiles à membrures parallèles et plats

Les fermes à cordes parallèles maintiennent les cordes supérieure et inférieure planes et parallèles, ce qui offre une ligne de plafond plane la plus utilisable et le chemin le plus facile pour l’installation des réseaux techniques. Elles conviennent aux toitures industrielles à faible pente et aux planchers où la hauteur sous-plafond est uniforme et prévisible. La corde inférieure plane est la raison pour laquelle les concepteurs les privilégient lorsque des supports de services ou des charges d’équipement ont été intégrés dans la conception de la ferme.

Profils en pente, en ciseaux et en cordage d’arc

Les treillis à pente et à forme particulière surélèvent la ligne de toiture afin d’améliorer le drainage, l’éclairage naturel ou la hauteur sous plafond voûtée, sacrifiant ainsi une partie du plafond plat au profit d’une hauteur accrue au faîte. Les treillis en ciseaux soulèvent la membrure inférieure vers le centre pour créer un intérieur voûté ; les treillis à cordage courbe la membrure supérieure et offrent une efficacité remarquable sur de longues portées. Le critère déterminant entre ces solutions est de savoir si vous avez besoin d’un passage aérien plat ou d’une hauteur libre maximale au faîte, car il est rare d’obtenir simultanément les deux à la même profondeur.

Profils à pente unique et mono-pente

Les treillis à pente unique présentent une inclinaison continue depuis un mur haut jusqu’à un mur bas, ce qui simplifie le drainage vers un seul côté et s’associe bien aux extensions et aux annexes. On les utilise lorsque le bâtiment doit évacuer l’eau loin d’un voisin ou la diriger vers une seule ligne. Comme la profondeur varie sur toute la portée, les efforts dans les membrures ne sont pas uniformes ; il convient donc d’accorder une attention particulière au dimensionnement des assemblages, davantage qu’avec un treillis symétrique.

Pourquoi les constructeurs optent-ils pour une charpente à treillis à âme ouverte

Les constructeurs optent pour une charpente à treillis à âme ouverte lorsque le projet exige un vaste espace intérieur sans colonnes, tout en évitant le poids de l’acier d’une dalle pleine.

• Portée sans colonnes. L’élimination des colonnes intérieures est la raison principale, et c’est ce qui relie ces bâtiments à des applications plus larges Bâtiments à portée libre où toute la dalle de plancher reste ouverte d’un mur à l’autre.
• Poids réduit de l’acier pour la portée. La structure à âme ouverte supprime la matière là où les contraintes sont faibles, ce qui permet au treillis de couvrir des portées moyennes à longues avec un poids inférieur à celui d’une poutre pleine ; c’est l’un des arguments en faveur de cette solution. coût d’un bâtiment à espace libre Avantage sur des emprises au sol importantes.
• Services passant à travers l’âme. Conduits, canalisations, tuyaux d’arrosage et chemins de câbles circulent dans les ouvertures du treillis plutôt qu’en dessous de la structure, préservant ainsi la hauteur utile. Cette solution fonctionne parfaitement uniquement si la profondeur du treillis a été définie en tenant compte de ces passages ; coordonnez donc le cheminement avant de fixer la profondeur.
• Montage plus rapide, par boulonnage. Les treillis préfabriqués et pré-montés en atelier arrivent sur le chantier déjà assemblés ; cela réduit considérablement le temps de mise en œuvre par rapport aux structures traditionnelles construites sur place.

Le compromis honnête réside dans la profondeur. Un treillis à âme ouverte nécessite plus d’espace vertical qu’une poutre pleine pour la même portée ; ainsi, lorsque la hauteur sous plafond est strictement limitée, le système qui économise de l’acier peut vous faire perdre de la hauteur utile. Pesez la profondeur par rapport à l’espace libre dont vous avez réellement besoin, et non à la hauteur maximale autorisée par le catalogue.

Treillis à âme ouverte vs cadre rigide : choisir en fonction de la portée et de la charge

Les treillis à âme ouverte et les ossatures rigides permettent tous deux d’éliminer les colonnes intérieures, mais ils présentent des avantages différents selon la portée, les charges et les usages ; le choix relève donc davantage d’un tri que d’une concurrence. Les paramètres décisifs sont la largeur de la portée, la charge dominante, le cheminement des services et l’usage du bâtiment.

Lisez le tableau comme un filtre initial, et non comme un verdict. Une forte charge de neige ou de séisme peut orienter un projet vers une ossature rigide, même pour une portée où un treillis serait autrement plus léger, car c’est le chemin de charge, et non la largeur affichée, qui détermine les besoins. La portée seule ne suffit jamais à trancher ; c’est la combinaison de la portée, de la charge et de l’usage qui fait la différence.

Portées, hauteurs et charges variables à spécifier

La portée des travées est déterminée par la conception globale de la ferme, et non par un seul chiffre indicatif ; c’est donc les valeurs qui influencent cette conception qu’il convient d’indiquer. Les portées publiées varient considérablement d’un fabricant à l’autre, chaque entreprise adoptant sa propre profondeur, son espacement et ses charges de calcul ; c’est pourquoi la portée maximale indiquée dans le catalogue n’apporte que peu d’informations utiles pour votre projet. Pour comparer les différentes options de manière équitable, il faut fixer les mêmes paramètres dans tous les devis, ces mêmes paramètres qui régissent Dimensions des bâtiments métalliques généralement.

• La portée libre et la hauteur de rive définissent l’enveloppe, et toutes deux dépendent de la profondeur du treillis, et non isolément.
• La profondeur et l’espacement des treillis s’influencent mutuellement : des treillis plus profonds ou plus rapprochés supportent davantage, tandis que des treillis moins profonds ou plus espacés supportent moins.
• La pente du toit suit le drainage et le choix du profil, allant des pentes industrielles presque plates aux lignes voûtées plus abruptes.
• Les charges de conception sont le véritable facteur déterminant : la neige, le vent et les séismes dépendent de l’emplacement du bâtiment et des normes locales, et non du catalogue des treillis.
• Les limites de flèche déterminent l’ampleur de la déformation du treillis sous charge, ce qui conditionne souvent les portées longues bien plus strictement que la résistance.

Sur de longues portées, c’est généralement la flèche et les liaisons de la membrure inférieure, plutôt que la seule dimension de la membrure, qui fixent la limite pratique. Un treillis peut paraître suffisamment résistant sur papier tout en provoquant des vibrations ou des fissures dans les finitions si la condition de flèche et les assemblages n’ont pas été vérifiés en fonction des charges réelles. Précisez dès le départ les charges et la limite de flèche, et considérez chaque valeur de portée publiée comme indicative jusqu’à ce que la conception complète la confirme.

Où s’intègrent les bâtiments à treillis métallique à âme ouverte

Les bâtiments à treillis en acier à âme ouverte conviennent aux projets où l’espace de plancher dégagé prime sur la hauteur minimale de la toiture. C’est une large catégorie de bâtiments réels, raison pour laquelle cette solution d’ossature est couramment utilisée dans de nombreux cas. types de bâtiments métalliques.

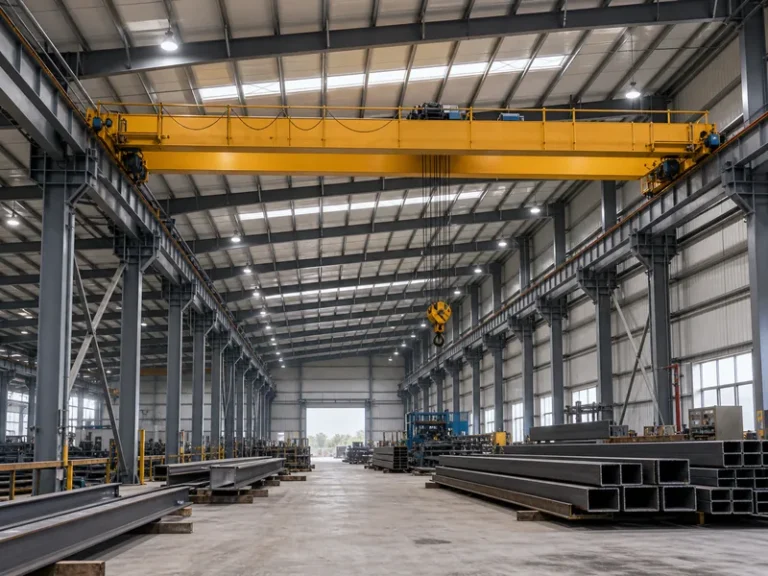

Les entrepôts et centres de distribution exploitent la portée sans colonnes pour organiser les rayonnages et les allées de chariots élévateurs sans avoir à s’adapter aux poteaux. Les ateliers de fabrication l’utilisent afin de maintenir les lignes de production dégagées et de prévoir suffisamment d’espace pour intégrer séparément les poutres de ponts roulants ou les réseaux techniques, tout en faisant passer les circuits électriques légers au sein de l’âme du treillis. Les bâtiments agricoles et de stockage profitent de cette large portée pour accueillir le matériel et faciliter la manutention de vrac. Les espaces commerciaux légers, les gymnases, les manèges équestres et les hangars l’adoptent également pour la même raison — absence de colonnes — mais à des portées et hauteurs variables.

Il est tout aussi utile de connaître les situations où ce système s’avère moins adapté. Les bâtiments avec une limite stricte de hauteur sous plafond, les très courtes portées où une simple poutre est moins chère, ou les aménagements qui prévoient des colonnes intérieures pour diviser l’espace, tirent peu d’avantages d’un treillis à âme ouverte. Adaptez la charpente en fonction de la capacité de la portée ouverte à justifier sa profondeur, et passez outre lorsqu’elle n’est pas adaptée.

Ce qu’il faut vérifier avant de passer commande

Une vérification préalable à la commande distingue un treillis conforme aux plans d’un treillis adapté au chantier. La plupart des problèmes liés aux treillis ne résultent pas de défauts de fabrication, mais de différences entre les hypothèses initiales et les exigences réelles du projet ; une courte liste de contrôle permet d’identifier rapidement les erreurs coûteuses.

• Vérifiez le cas de charge conformément au code local. Les exigences liées à la neige, au vent et aux séismes dépendent de l’emplacement du bâtiment, et non du catalogue ; par conséquent, les charges de conception indiquées sur la commande de ferme doivent être compatibles avec le code régissant le site. Les classifications des ossatures et les dispositions relatives aux charges remontent aux codes types tels que l’International Building Code, tandis que les poutrelles métalliques à âme ouverte sont généralement référencées selon les spécifications industrielles applicables. Il incombe toutefois à l’ingénieur de définir les valeurs précises.
• Vérifiez la flèche et les connexions, et pas seulement la portée. Une portée jugée suffisamment résistante peut néanmoins échouer aux tests de flèche ou de connexion ; assurez-vous donc de respecter ces critères dans le cas réel de charge avant la fabrication.
• Confirmez le système de contreventement et de stabilité. Le contreventement permanent, le contreventement provisoire lors du montage, ainsi que les détails de support et de connexion doivent correspondre aux plans de l’ingénieur. Même un treillis suffisant en lui-même nécessite un maintien latéral pour rester stable dans l’ossature finale.
• Adaptez la méthode de pose à la longueur du treillis. Les treillis courts sont généralement installés un par un, tandis que les treillis plus longs sont souvent levés sous forme de modules pré-assemblés, avec un contreventement temporaire. Ne pas prévoir le levage d’un treillis long constitue une source fréquente et évitable de difficultés sur le chantier.
• Contrôlez la qualité de la fabrication et les tolérances. La rectitude des membrures, la qualité des soudures et l’ajustement des connexions déterminent si les éléments assemblés sur site s’alignent correctement ; c’est là que se manifeste la discipline de l’atelier.

C’est précisément à ce niveau que le fabricant joue un rôle crucial. KAFA possède les qualifications nécessaires pour la conception, la fabrication et l’installation de structures métalliques légères et lourdes. Son site de Qingdao dispose de lignes de production dédiées aux éléments structuraux primaires et secondaires, notamment les profilés H, les sections tubulaires ainsi que les pannes C et Z, sous un système qualité ISO 9001:2015. En collaborant avec des experts Fournisseurs de bâtiments métalliques Le fabricant, le concepteur et l’installateur de structures métalliques veillent à ce que les charges, les connexions et les tolérances soient cohérentes et intégrées, plutôt que d’être transmises pièce par pièce. Demandez à tout fournisseur de confirmer par écrit les charges de conception, les bases de calcul de la flèche, le contreventement et la méthode de montage avant de finaliser la commande.

Choisir et vérifier un bâtiment à treillis en acier

Choisir un bâtiment à treillis métallique en acier revient à définir trois éléments dans l’ordre : la portée et les charges, le système de charpente, ainsi que la méthode de vérification. Fixez d’abord la portée, la hauteur de faîtage et les charges réelles de conception propres à votre site, car ce sont elles qui déterminent si un treillis à âme ouverte, une ossature rigide ou une simple poutre constitue la solution la plus légère et la moins coûteuse. Ensuite, sélectionnez le profil adapté à vos contraintes de gabarit et de drainage, et ajustez la profondeur du treillis en fonction des services aériens présents plutôt qu’en fonction de la valeur maximale indiquée dans le catalogue.

La vérification est l’étape qui est souvent sautée et qui engendre le plus de retravaillages. Une ferme n’est aussi performante que le cas de charge, la limite de déflexion, les assemblages, le contreventement et le plan de montage pour lesquels elle a été conçue ; il convient donc de s’en assurer avant la fabrication plutôt qu’après la livraison. Fournissez les charges et les gabarits à un fournisseur capable de concevoir, fabriquer et installer en une seule chaîne. Considérez chaque portée isolée comme le début de ce travail, et non comme son aboutissement.
