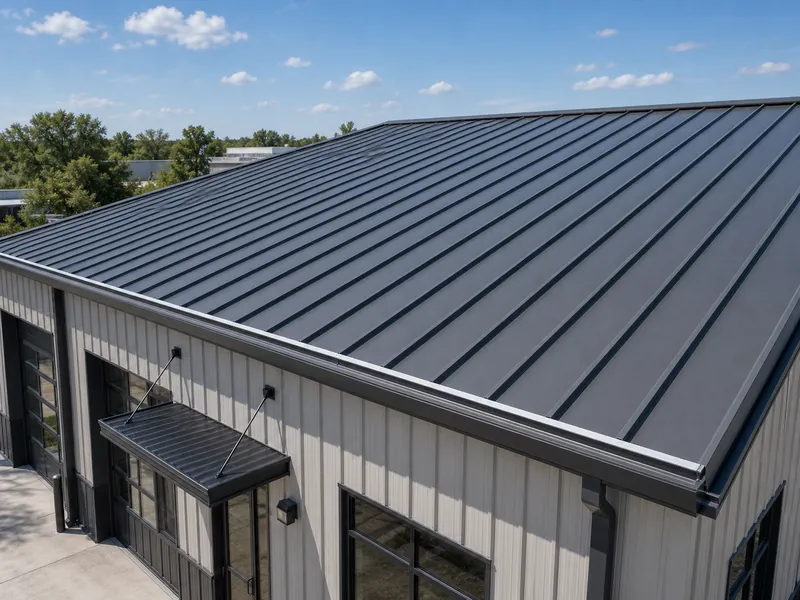

Un toit métallique à joint debout est un système de panneaux à fixation cachée : de larges panneaux métalliques plats s’étendent de la crête jusqu’aux eaves, et les joints verticaux surélevés qui les relient dissimulent également les clips ou brides qui maintiennent le toit en place. Comme rien n’est vissé à la surface du panneau, il n’y a aucun élément de fixation apparent sur la face exposée aux intempéries. Cette caractéristique distingue le toit à joint debout des panneaux vissés que la plupart des gens imaginent lorsqu’ils pensent à un toit métallique. Ce guide explique le fonctionnement du système, les principaux profils de joints, les spécifications essentielles, la comparaison avec les panneaux à fixation apparente, ainsi que les situations où le surcoût est réellement justifié. Il s’agit de l’un des plusieurs Types de toitures métalliques, mais son comportement diffère suffisamment pour justifier une explication propre.
Fonctionnement d’une toiture métallique à joint debout

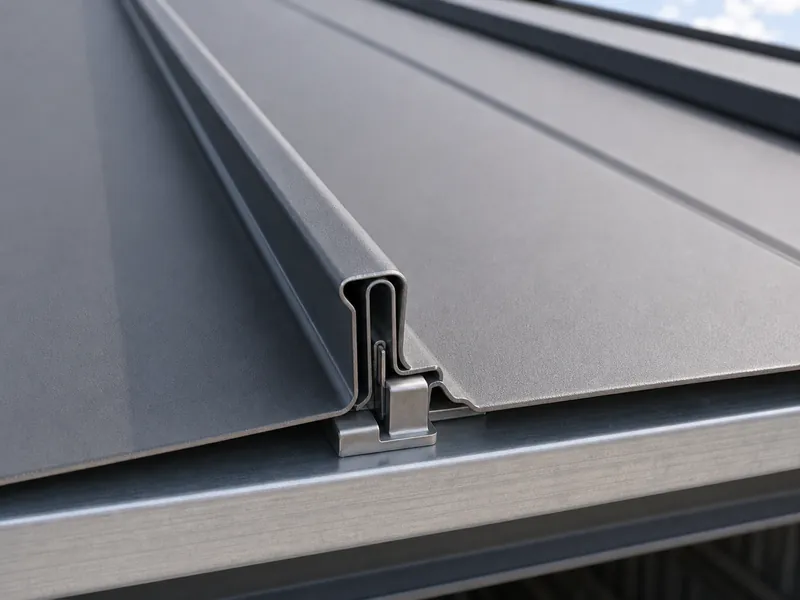

Un toit métallique à joint debout dissimule chaque fixateur sous les joints surélevés qui assemblent deux panneaux. Chaque panneau présente une large zone plane au centre et un rebord relevé sur chaque bord. Lorsque deux panneaux se rejoignent, leurs bords s’emboîtent — soit par encliquetage sur un clip caché, soit par pliage fermé à l’aide d’une machine à souder. Cette jonction verrouillée dépasse le plan d’eau, d’où provient le nom.
Le clip situé en dessous ne se contente pas de maintenir le panneau en place. Sur les longues portées, un clip flottant permet au panneau de glisser lorsqu’il chauffe au soleil et refroidit la nuit ; ainsi, un panneau de 12 mètres peut s’étendre et se contracter sans se déformer ni endommager les fixations. Un panneau vissé ne peut pas faire cela : ses vis immobilisent le métal et résistent à chaque cycle thermique. Il existe un moyen simple de distinguer les deux sur un toit déjà achevé : si l’on aperçoit des têtes de vis alignées sur les panneaux, il ne s’agit pas d’un toit à joint debout.
Cacher les fixations modifie également les points d’entrée de l’eau. Sans trous percés dans la surface plane du panneau, une fuite ne peut survenir qu’à trois endroits : aux joints, au niveau de l’avant-toit et aux passages de conduits. Chacun de ces points est soit soigneusement détaillé au-dessus du plan d’étanchéité, soit étanchéifié à l’intérieur du joint. La hauteur des clips permettant cela laisse également de la place pour des matériaux plus épais. Isolation des bâtiments métalliques pour s’appuyer sur les pannes sans les écraser, ce qui explique pourquoi ce système est si fréquent sur les bâtiments commerciaux climatisés.

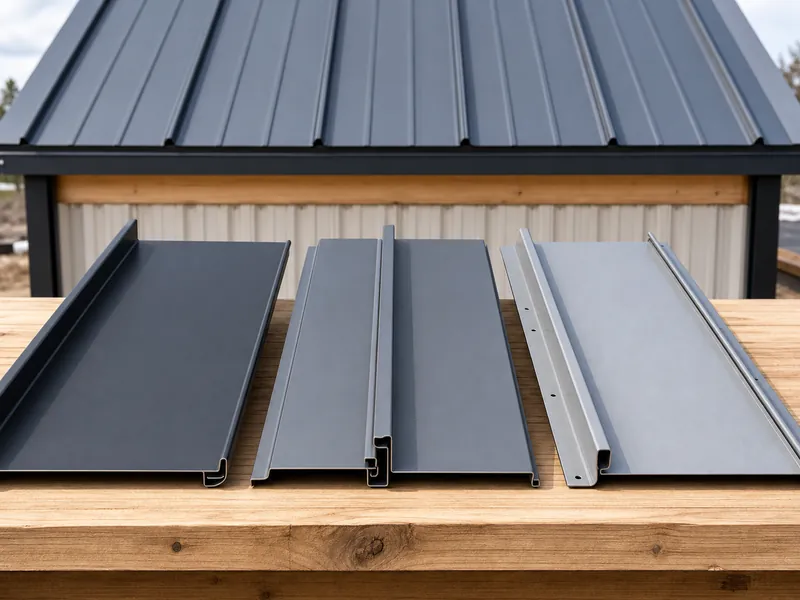

Les principaux profils de joint debout
Les panneaux à joints debout sont classés selon la manière dont leurs joints s’emboîtent, et ce détail détermine les limites de pente, la méthode d’installation et le coût. Quatre familles couvrent presque tout ce qui est disponible sur le marché.
| Profil | Mode d’assemblage des panneaux | Pente minimale typique | Où cela s’adapte |
|---|---|---|---|
| Verrouillage à pression | Les pieds s’emboîtent sur un clip dissimulé ; aucune machine à souder n’est nécessaire | Environ 3:12 et plus raide | Toitures résidentielles et toitures architecturales plus pentues |
| Verrouillage mécanique (simple à 90° / double à 180°) | Une machine à souder motorisée replie le joint sur le clip sur le chantier | Le double verrouillage peut descendre jusqu’à environ ½:12–1:12 avec un joint interne | Toitures commerciales et industrielles à faible pente |
| Bride de clou / fixateur | Le panneau possède une bride intégrée fixée au support ; aucun clip séparé | Environ 3:12 et plus raide | Travaux de courte portée et à budget limité |
| Tasseau / joint en T | Un capuchon séparé se clipse ou se soude au-dessus des pattes du panneau | Varie selon le profil | Toitures architecturales et aspect traditionnel |
Les profils à verrouillage par encliquetage sont les plus faciles à installer, car l’équipe peut refermer le joint à la main ; toutefois, cela implique une exigence de pente plus élevée. Les profils à joint mécanique sont les plus utilisés sur les toits commerciaux relativement plats. Placé à 180 degrés sur le clip, avec un joint étanche intégré, le joint double verrouillage évacue l’eau même sur des pentes où un joint encliqueté aurait tendance à fuir. C’est précisément cette correspondance entre le type de joint et la pente qui explique pourquoi le choix du profil commence généralement par l’analyse de la Pente du toit plutôt que par l’esthétique. Les panneaux à bride clouée représentent l’option la moins coûteuse, mais la bride fixe limite la longueur des panneaux, car le métal n’a aucun espace pour se dilater. Les pentes minimales indiquées ci-dessus ne sont que des repères, et non des garanties ; le manuel d’installation du fabricant ainsi que le code du bâtiment local déterminent le seuil définitif pour chaque profil.
Largeurs des panneaux, épaisseurs, métaux et finitions
Au-delà de la jointure, un toit à joint debout se définit par quatre caractéristiques : la largeur du panneau, l’épaisseur du métal, le matériau métallique lui-même et le revêtement appliqué en surface. Aucune de ces caractéristiques n’est particulièrement originale, mais chacune influence le coût et l’apparence.
Les panneaux sont généralement fabriqués entre 30 et 45 cm de large, 40 cm étant une dimension fréquente ; la hauteur des joints oscille entre 2,5 et 7,5 cm, et 4 à 5 cm conviennent à la plupart des applications. Les panneaux en acier sont typiquement de calibre 24 — plus épais que les métaux de calibres 26 à 29 couramment utilisés sur les toits vissés — tandis que les versions en aluminium mesurent environ 0,8 à 1 mm d’épaisseur. Le matériau est le plus souvent du Galvalume (acier revêtu d’aluminium-zinc), avec des options en aluminium, zinc et cuivre disponibles lorsque le budget ou l’exposition côtière le justifie.
Le choix du revêtement relève de la décision propre à chaque projet. Un panneau Galvalume nu constitue la solution la plus économique, tandis que les projets architecturaux privilégient un revêtement PVDF (souvent commercialisé sous le nom de Kynar 500) pour assurer une tenue durable de la couleur, avec le polyester SMP occupant une position intermédiaire en termes de prix et de performance. La méthode d’application de cette couche protectrice est tout aussi importante que sa teinte, ce qui fait la différence entre Acier galvanisé et peint et un élément à vérifier en fonction de votre environnement avant de vous engager. Un détail esthétique peut surprendre les acheteurs : le phénomène d’« oil canning », cette légère ondulation visible sur les larges panneaux plats sous un éclairage oblique, est une caractéristique intrinsèque des métaux de faible épaisseur, et non un défaut ni un risque de fuite. Les stries ou les nervures de rigidification intégrées au panneau permettent de réduire cet effet ; c’est pourquoi de nombreux prescripteurs optent pour des panneaux nervurés sur les grands toits exposés au soleil. Au final, le toit fait partie des Composants des bâtiments métalliques qui doit s’adapter aux panneaux muraux, aux garnitures et aux ossatures sur lesquels il est posé.

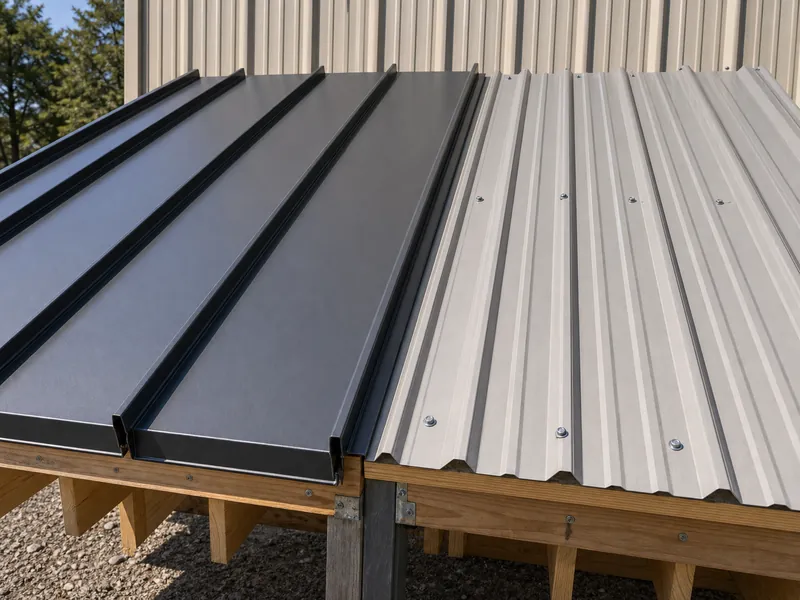

Toiture métallique à joint debout vs. toiture métallique à fixations apparentes
La manière la plus claire de comprendre le toit à joint debout consiste à le comparer aux panneaux à fixations apparentes avec lesquels il est en concurrence. Les toits à fixations apparentes — également appelés à fixations traversantes — sont vissés directement à travers le panneau jusqu’à la structure, chaque tête de vis étant munie d’une rondelle en caoutchouc assurant l’étanchéité.
| Facteur de décision | Joint debout | Fixation apparente (fixation traversante) |
|---|---|---|
| Fixations | Caché sous le joint ; pas de pénétration visible de la surface | Vis vissées à travers la face du panneau, étanchéifiées par des rondelles |
| Pente minimale | Certains profils jusqu’à environ ½:12 (double verrouillage) | Généralement 3:12 et plus raide |
| Durée de vie | Souvent entre 40 et 70 ans, selon le métal, le revêtement et l’entretien | Généralement entre 20 et 30 ans ; les rondelles vieillissent en premier |
| Maintenance | Contrôles périodiques des joints et des pénétrations | Contrôle des fixations et des rondelles, parfois deux fois par an |
| Coût initial | Plus élevé — souvent de l’ordre de 30 à 50 % de plus pour le même toit | Inférieur |
| Installation | Compétent ; les joints mécaniques nécessitent une machine à souder les joints | Plus simple et plus rapide ; davantage d’entrepreneurs disponibles |
| Apparence | Lignes verticales épurées, sans vis apparentes | Rangées de vis visibles, plus utilitaires |
L’histoire de l’usure constitue le cœur de la comparaison. Sur un toit vissé, ce qui s’use en premier n’est généralement pas l’acier lui-même, mais les centaines de rondelles en caoutchouc placées sous les têtes de vis. Exposées au soleil, elles gonflent et se contractent jusqu’à durcir, nécessitant alors un nouveau serrage pour garantir l’étanchéité. Un toit à joint debout élimine ces points d’usure de l’équation, ce qui explique en grande partie sa longévité et son moindre besoin d’entretien. Le surcoût et la nécessité d’une équipe compétente pour réaliser les joints sont réels ; sur un toit pentu, simple et à petit budget, un panneau à fixation apparente reste la solution la plus raisonnable. Mais pour un toit à faible pente, une durée de vie prolongée ou un bâtiment où l’on préfère éviter de revisser le toit tous les quelques années, le toit à joint debout est le système qui justifie pleinement la différence. (L’écart tarifaire réel varie selon le matériau, l’épaisseur, le revêtement, la pente et la main-d’œuvre locale ; toute estimation chiffrée n’est qu’une indication approximative et non un devis.)
Lorsque la toiture à joint debout est justifiée

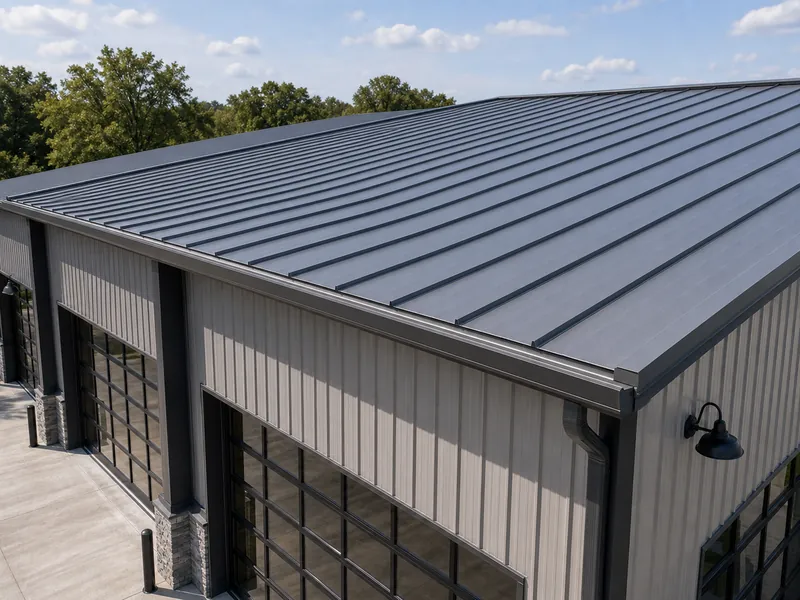

Un toit à joints debout justifie son prix plus élevé sur des bâtiments à faible pente, à longue durée de vie et visibles sur le plan architectural. Sur un Bâtiment commercial préfabriquéLorsque le toit couvre de larges travées avec une pente faible et que le propriétaire envisage de conserver l’actif pendant plusieurs décennies, le système à fixation cachée s’adapte aussi bien à la géométrie qu’à la durée de vie prévue. Le joint double verrouillage prend en charge les pentes faibles, tandis que les clips flottants absorbent les mouvements thermiques des longs panneaux. Les entrepôts, ateliers, hangars et bâtiments commerciaux entrent dans cette même logique.
La contrainte budgétaire est tout aussi importante que l’usage prévu. Un toit résidentiel pentu et à petit budget, un abri temporaire pour équipements ou un bâtiment agricole où une durée de vie de 20 à 30 ans est acceptable n’a généralement pas besoin de ce surcoût — un panneau à fixation apparente suffit et coûte moins cher. Le toit à joint debout s’avère judicieux lorsque la pente est faible, la portée longue ou que le cycle d’entretien des fixations d’un toit vissé est une contrainte que le propriétaire préfère éviter.
C’est l’angle d’approche adopté par un fabricant de structures en acier depuis le côté de la fabrication. KAFA (Qingdao Fabrication KAFA Co., Ltd.) construit des structures légères et lourdes en acier et traite sa propre tôle profilée ; ainsi, le toit est spécifié conjointement avec la charpente, les pannes et le bardage, plutôt que choisi isolément. En pratique, cela signifie adapter le profil du joint à la pente, l’épaisseur du panneau à la portée et aux vents, ainsi que le revêtement à l’environnement. Considérer le toit comme faisant partie de l’enveloppe du bâtiment, plutôt que comme une finition choisie à la dernière minute, permet d’aligner le type de joint, l’isolation et la structure dans la même direction.
Conclusion
Choisir un toit à joint debout est une démarche progressive, et non une décision isolée. Commencez par analyser la pente du bâtiment et la durée de possession prévue, car ces deux éléments déterminent si le surcoût lié à la fixation cachée est justifié. Ensuite, adaptez le profil du joint à cette pente — double verrouillage pour les toits les plus plats, encliquetage là où la pente le permet — puis choisissez le matériau, l’épaisseur et le revêtement en fonction de la portée et du climat. Respectez cet ordre pour bénéficier d’un toit durable de plus de 40 ans ; inversez-le et vous risquez de spécifier un joint à encliquetage sur une pente qu’il n’est pas conçu pour drainer.
FAQ
Combien de temps dure une toiture métallique à joint debout ?
Un toit métallique à joint debout dure généralement entre 40 et 70 ans, la durée exacte dépendant du matériau, du revêtement et de l’entretien, et non du joint lui-même. Les panneaux en Galvalume ou en aluminium avec finition PVDF offrent la durée de vie la plus longue ; le facteur limitant est le plus souvent la tenue de la couleur du revêtement et l’environnement du bâtiment, plutôt que la rupture structurelle de l’acier. L’air salin côtier réduit cette durée, aussi le choix du matériau doit suivre les conditions locales, et non un chiffre tiré d’un catalogue.
Quelle pente de toiture faut-il pour une toiture à joint debout ?
La pente est le premier critère qui détermine l’admissibilité ou non des profils pour une toiture à joint debout. Les profils à verrouillage par pression nécessitent généralement une pente d’environ 3:12 ou plus forte, tandis qu’une jointure mécanique double-verrouillée avec joint d’étanchéité intégré peut supporter une pente allant jusqu’à environ ½:12 à 1:12. En dessous d’environ ½:12, même une jointure étanchéifiée sort de sa zone de confort, et une toiture membrane est alors souvent la meilleure option.
Un toit à joints debout est-il plus coûteux que des panneaux à fixations apparentes ?
Oui — un toit à joint debout coûte généralement plus cher à l’installation qu’un toit à fixation apparente, souvent entre 30 % et 50 % de plus pour un même bâtiment, bien que cet écart varie selon le matériau, l’épaisseur, le revêtement et la main-d’œuvre. L’avantage se situe en fin de compte : moins de points d’usure et une durée de vie plus longue font que le coût total peut se rapprocher de celui de l’installation, surtout sur un toit que l’on prévoit de conserver longtemps.
Qu’est-ce que le phénomène d’embouteillage d’huile, et s’agit-il d’un défaut ?
Le phénomène d’« oil canning » est cette ondulation visible qui peut apparaître sur les surfaces planes des panneaux métalliques ; il s’agit d’une caractéristique inhérente aux métaux de faible épaisseur, et non d’un défaut. Cela n’affecte pas l’étanchéité du toit. Les stries, les nervures de rigidification ou une bobine tendue permettent de réduire son effet perceptible ; c’est pourquoi les panneaux nervurés sont couramment utilisés sur les toits larges exposés au soleil.
Peut-on marcher sur une toiture métallique à joint debout ?
Il est possible de marcher sur un toit à joint debout, mais uniquement avec précaution, en posant le pied près des joints et des clips qui soutiennent le panneau. Marcher au centre d’un panneau non supporté risque d’abîmer la surface, et un panneau humide ou poussiéreux devient glissant. Pour les inspections régulières, la plupart des propriétaires restent sur les joints ou recourent à des dispositifs d’accès au toit plutôt que d’utiliser la surface du panneau comme passage.
