La estructura metálica de calibre ligero sustituye la familiaridad de la madera por un esqueleto más liviano, recto e incombustible, a cambio de exigir gestionar la conducción del calor, la corrosión y un límite real en cuanto a la longitud que puede abarcar. Las ventajas son tangibles: los montantes de acero conformado en frío no arden, no se pudren ni alimentan termitas; mantienen sus dimensiones sin deformarse y se montan rápidamente como paneles prefabricados. Las desventajas son igualmente concretas. El acero conduce el calor, por lo que necesita aislamiento continuo para evitar puentes térmicos; se corroe sin el recubrimiento adecuado; y los costos iniciales de materiales y mano de obra cualificada superan a los de la madera. Además, las secciones delgadas pandean mucho antes que una viga laminada en caliente, lo que obliga a mantener los muros interiores portantes dentro del plano. Para tabiques, rellenos de muros cortina y trayectorias de carga de baja a media altura, es uno de los mejores materiales disponibles. Para pisos amplios y libres de columnas, la solución adecuada pasa a ser el acero estructural.

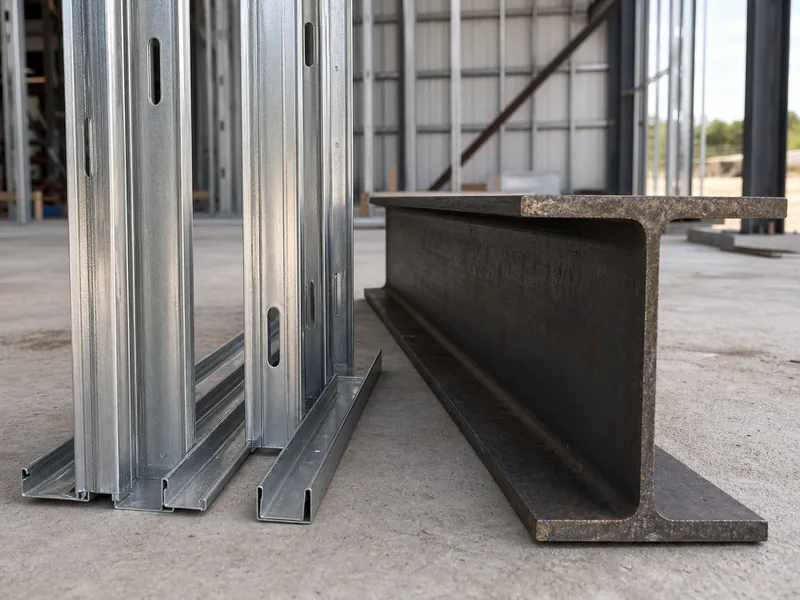

Qué es el entramado metálico ligero — y en qué se diferencia del acero estructural
El entramado metálico de calibre ligero significa acero conformado en frío — láminas delgadas, laminadas en frío hasta el calibre deseado y luego perfiladas a temperatura ambiente en secciones en C, en Z, montantes, vigas y rieles, en lugar de laminarse en caliente para obtener vigas pesadas. El mismo producto a veces se comercializa como estructuras de acero laminado en frío. Las piezas que produce — los montantes, las guías, las vigas y los refuerzos que conforman el Componentes de la estructura de edificios metálicos de una pared o un piso — se atornillan, no se soldan. Las secciones de pared están dimensionadas para encajar en los mismos patrones que los montantes de madera 2×4 y 2×6, razón por la cual los equipos lo adoptan sin necesidad de reaprender el oficio.
La palabra clave aquí es calibre. El término “calibre ligero” suele referirse al acero de entre 12 y 20 calibres —más grueso para montantes estructurales, más fino para tabiques no estructurales—, aunque el calibre exacto depende de la carga que soporta cada elemento, su luz y las especificaciones del ingeniero, más que de reglas fijas. En todos los casos, el material sigue siendo delgado: la norma de diseño para el acero conformado en frío contempla chapas de hasta una pulgada de espesor, muy por encima del calibre de cualquier estructura. Por otro lado, el acero estructural, o laminado en caliente, es otra cuestión: vigas I gruesas, columnas y secciones tubulares formadas mientras el acero aún está fundido, luego ensambladas mediante pernos o soldaduras en la estructura principal de un edificio o puente. Una puede transportarse a mano y cortarse con una sierra circular; la otra llega en una plataforma y requiere grúa.
| Propiedad | Acero de calibre ligero (formado en frío) | Acero estructural (laminado en caliente) | Madera dimensional |
|---|---|---|---|
| Sección | Bobina delgada laminada en frío, conformada en forma de montantes C/Z, rieles y vigas | Vigas I laminadas en caliente, columnas y tubos | Montantes y vigas de madera aserrada o estructurada |
| Rol típico | Muros, tabiques, elementos portantes en edificios de baja y media altura, purlines y girts | Armazón principal, vanos claros largos, edificios de varios pisos, cargas pesadas | Paredes, pisos y techos en edificios de poca altura |
| Luz libre y capacidad de carga | Modesto; suelen necesitarse muros interiores portantes | Grandes luces libres sin columnas y altas cargas | Modesto; se requieren paredes portantes |
| Fuego | Incombustible; pierde resistencia al calor | Incombustible; requiere protección para obtener una clasificación | Combustible |
| Humedad y plagas | No se pudre ni alimenta a las termitas; se corroe si no está protegido | Lo mismo, pero con recubrimientos más pesados | Podredumbre, deformación y atracción de termitas |
| Unión | Tornillos autoperforantes | Pernos, soldaduras | Clavos, tornillos |
Las ventajas del entramado metálico ligero
La estabilidad dimensional es la ventaja que se aprecia primero en obra: las secciones de acero mantienen su forma, sin deformarse, abombarse ni contraerse como ocurre con la madera secada en horno al perder humedad. Los montantes rectos garantizan paredes lisas, aberturas cuadradas y paneles de yeso que no reflejan el movimiento de la estructura un año después, lo cual supone un importante ahorro en mantenimiento en construcciones de mayor escala, donde unos pocos montantes deformados pueden derivar en numerosas devoluciones. Además, como las secciones se conforman por laminación con tolerancias estrictas, se reduce el desperdicio de material en obra y los paneles se repiten de manera predecible de un piso a otro.
La relación resistencia-peso es el principal atractivo estructural. El acero conformado en frío es liviano para la carga que soporta, lo que reduce el peso muerto que debe soportar la cimentación y facilita el transporte manual y la colocación de los paneles. Las cifras exactas de ahorro de peso respecto a la madera varían ampliamente —dependen de la sección y del ensamblaje—, pero la tendencia es clara: estructuras más livianas, cimentaciones más ligeras y manipulación más rápida. Un mayor Estructura de acero frente a madera Comparación que sopesa esto frente al precio más bajo de la madera.
Luego está lo que el acero simplemente no hace. No arde, por lo que la estructura ligera es incombustible y, en caso de incendio, gana tiempo antes de que la estructura pierda su capacidad. No se pudre, no desarrolla moho ni alberga termitas ni hormigas carpinteras, lo que elimina toda una categoría de reparaciones a largo plazo en regiones húmedas y con alta incidencia de plagas. Además, es reciclable y ya contiene un contenido reciclado significativo, de modo que los recortes y el desmantelamiento final no terminan simplemente en el vertedero. La prefabricación une todo esto: los paneles ensamblados en un taller controlado se levantan rápida y uniformemente, reduciendo el tiempo durante el cual el edificio queda expuesto a las intemperies.
Las desventajas y limitaciones que conviene prever
Las desventajas del entramado de calibre ligero se remontan a tres características propias del acero: conduce el calor, puede oxidarse y se pandea mucho antes que una sección pesada. Ninguna de ellas descalifica el material, pero cada una añade un detalle — o un costo — que la madera no presenta.

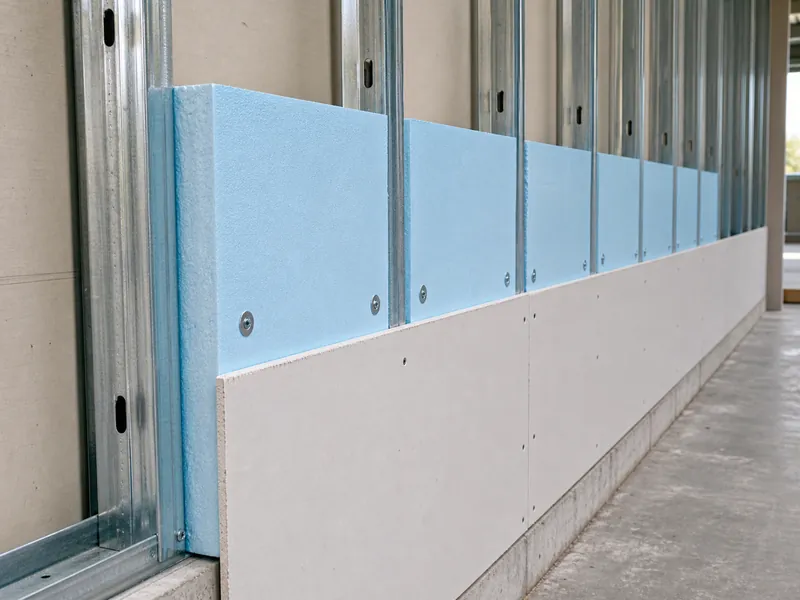

El calor es el principal problema. El acero es un excelente conductor térmico, por lo que cada montante se convierte en un pequeño puente que transmite el calor directamente a través de la pared. Si se construye una pared con estructura de acero y se omite el aislamiento entre los montantes, estos transmiten al exterior líneas de frío. Pueden hacer que el valor efectivo de aislamiento de la pared quede muy por debajo del prometido por la clasificación de la cavidad y, en condiciones adversas, incluso producen condensación. Esa condensación superficial luego se manifiesta como “fantasma”, es decir, las tenues rayas que marcan cada montante en una pared terminada. La solución es instalar un aislamiento continuo —una capa de espuma rígida o proyectada sobre la estructura que rompa ese puente—, pero ello implica mayor cantidad de material, mayor espesor y un presupuesto más elevado.

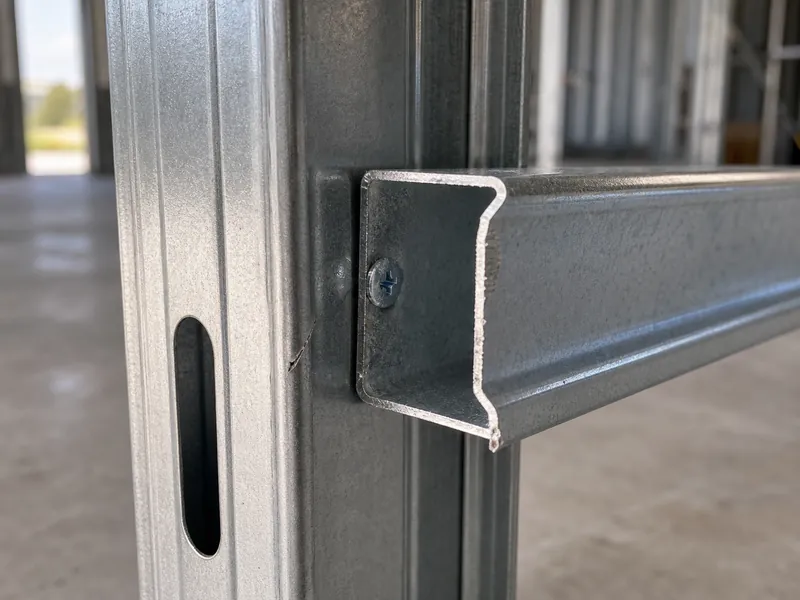

La corrosión es el segundo factor. El acero desnudo se oxida, por lo que el acero de la estructura se galvaniza, y la protección solo es tan eficaz como su punto más débil: los extremos cortados, los orificios perforados y las penetraciones de tornillos son los lugares donde comienza la oxidación en ambientes húmedos o costeros. Es más importante especificar un recubrimiento de zinc adecuado (G60 y G90 son pesos comunes) y mantener las secciones secas y elevadas del suelo antes de su instalación que el número de catálogo impreso en el montante.
A continuación vienen el costo y la mano de obra. El material cuesta más que la madera inicialmente, y el trabajo requiere tornillos autoperforantes y la sierra circular adecuada, no una pistola de clavos. Además, favorece a los equipos que ya conocen el oficio, lo que reduce la mano de obra en etapas tempranas. El Costo del armazón de montantes metálicos el desglose muestra dónde recae efectivamente esa prima. En obra, el acero también es menos tolerante: una sección mal medida no puede recortarse ni ajustarse como una tabla, por lo que la precisión debe incorporarse antes de colocar los tornillos.
El límite estructural es el aspecto que la mayoría subestima. Un montante delgado conformado en frío soporta carga a compresión y se pandea ante fuerzas que una columna laminada en caliente ignoraría; por eso, los espacios interiores sin pilares no resultan prácticos en sistemas de perfil ligero, y las paredes interiores portantes vuelven a aparecer en el plano. En regiones con fuertes nevadas o vientos intensos, estas cargas pueden superar con creces la capacidad que el sistema de perfil ligero puede soportar de manera razonable por sí mismo.
Entramado ligero frente a acero estructural: elegir el entramado adecuado para cada obra
El acero de calibre ligero y el acero estructural no son rivales, sino herramientas distintas para diferentes luces. El acero de calibre ligero es la opción más eficiente cuando las cargas son moderadas y las propias paredes asumen la carga: muros interiores y exteriores no portantes, tabiques, rellenos de muros cortina, muros portantes de baja a media altura y estructuras secundarias como correas y caballetes. Dentro de ese ámbito, resulta difícil superarlo en cuanto a peso, rapidez y comportamiento frente al fuego.
Supera ese límite y los cálculos cambian. Un piso amplio y libre de columnas — el tipo de vano abierto que requieren los almacenes, los hangares y otros espacios más grandes Edificios comerciales de metal se construyen en torno a — exige elementos primarios que las secciones de calibre ligero no pueden proporcionar. Las cargas puntuales pesadas, los largos vanos libres, los rieles de grúa y las estructuras de varios pisos corresponden a los marcos rígidos laminados en caliente. La regla honesta es: primero la luz útil; si el diseño requiere un interior claro y libre de columnas, la estructura principal será de acero estructural, y el calibre ligero volverá a intervenir para las paredes y el entramado secundario dentro de ella.

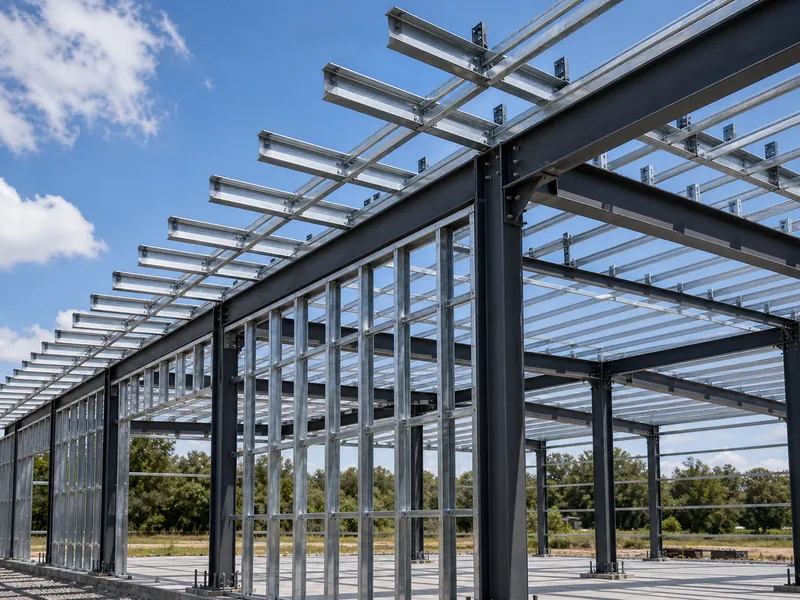

Como los dos sistemas resuelven problemas distintos, muchos edificios los utilizan simultáneamente: perfiles fríos en C y Z como correas, cerchas y muros de relleno colgados sobre una estructura primaria laminada en caliente. Qingdao Fabricación KAFA, certificada tanto para trabajos con acero ligero como pesado, cuenta con líneas dedicadas a las correas en C/Z junto con marcos en H-beam y sección cajón. Detallar ambos conjuntamente permite que la estructura secundaria de perfil ligero y la estructura primaria del edificio compartan las mismas conexiones, evitando conflictos en obra.
Cómo lograr una correcta ejecución de la estructura de calibre ligero
La mayoría de las desventajas mencionadas son problemas de detalle más que obstáculos insalvables, y se resuelven antes de la fabricación, no después. Cuatro controles concentran la mayor parte de la responsabilidad.
- Rompe el puente térmico. Planifica una capa continua de aislamiento sobre el entramado, no solo mantas entre los montantes, para evitar que el acero conduzca el calor — y la condensación — directamente hacia la superficie.
- Adapta el recubrimiento al entorno. Ajusta el peso del recubrimiento galvanizado según la humedad y la exposición a la sal del lugar, y protege los bordes cortados y los puntos de fijación, donde comienza la oxidación.
- Diseña las paredes portantes. Cualquier pared que soporte carga debe ser dimensionada por un ingeniero según las cargas de nieve, viento y gravedad que realmente experimentará, no establecida mediante una regla empírica de separación entre montantes. Este dimensionamiento forma parte de un adecuado diseño de edificios de acero y la norma que lo sustenta — AISI S100, la Especificación Norteamericana para el acero conformado en frío, ahora mantenida por el Steel Deck Institute.
- Establece con precisión. Como el acero resiste el recorte in situ, la disposición y las dimensiones de los paneles deben ser correctas antes de atornillar cualquier elemento.
La conclusión sobre el entramado metálico ligero
La estructura metálica de calibre ligero es la opción adecuada siempre que las cargas sean moderadas y las paredes las soporten —tabiques, rellenos, estructuras secundarias y muros portantes de baja a media altura—. En este rango, su bajo peso, estabilidad dimensional e incombustibilidad resultan ventajosos sin alcanzar sus límites. Las dos compensaciones que deben resolverse antes de decidir son el aislamiento térmico y la protección contra la corrosión: hay que presupuestar aislamiento continuo y el recubrimiento adecuado, pues de lo contrario la conducción de calor y el óxido, que aparecen como notas al pie, terminan siendo los aspectos más costosos. Y, antes que nada, definir la luz. Si el edificio requiere un interior amplio y libre de columnas, el calibre ligero permanece en las paredes mientras que una estructura rígida laminada en caliente asume la función estructural; si se establece bien esta división, el resto de la elección de la estructura quedará claro.
Preguntas frecuentes
¿Es lo suficientemente resistente el entramado de acero ligero para un edificio?
El sistema de estructura de acero de perfil ligero es suficientemente resistente para las paredes y los pisos de la mayoría de edificios de baja y media altura, siempre que las paredes portantes estén diseñadas para las cargas que soportan. Su limitación radica en el vano: las secciones delgadas conformadas en frío no pueden sostener un piso amplio sin columnas ni cargas puntuales pesadas; por ello, en edificaciones más altas y de grandes luces, la estructura primaria suele realizarse con acero estructural laminado en caliente, mientras que el perfil ligero se utiliza para la estructura secundaria.
¿Es la estructura de acero de calibre ligero ignífuga?
El entramado de acero de calibre ligero es no combustible pero no ignífugo, y esa diferencia importa. El acero no arde ni aporta combustible, lo que ralentiza el crecimiento del fuego. Sin embargo, pierde resistencia al calentarse, por lo que en un ensamblaje clasificado contra incendios sigue siendo necesario usar placas de yeso u otro sistema de protección clasificado para preservar su capacidad. Ser no combustible otorga tiempo de escape; no hace al marco inmune al fuego.
¿La estructura metálica de calibre ligero se oxida?
El entramado metálico de calibre ligero puede oxidarse si su recubrimiento se daña o se especifica demasiado ligero para las condiciones. El acero de entramado se suministra galvanizado, y esa capa de zinc normalmente lo protege durante toda la vida útil de un edificio cerrado y seco. Los verdaderos riesgos están en los bordes cortados, los orificios perforados, los puntos de atornillado y los espacios húmedos costeros o sin climatización — por eso es importante especificar deliberadamente el peso del recubrimiento y garantizar un almacenamiento seco.
¿Es más caro el entramado metálico ligero que la madera?
El entramado metálico de calibre ligero suele costar más que la madera inicialmente, tanto en materiales como en mano de obra cualificada. Esta brecha se reduce a lo largo de la vida del edificio, pues la resistencia del acero a la putrefacción, la deformación y las plagas reduce los gastos de reparación, y evoluciona junto con los precios del acero y las tarifas locales de mano de obra. La respuesta depende de cuánto tiempo el propietario mantenga el edificio y de cuánto habría costado el mantenimiento de la madera en ese clima.
¿Qué espesor de acero corresponde al entramado «ligero»?
El armazón de calibre ligero suele emplear acero de calibre aproximadamente entre 12 y 20, con calibres más gruesos para los montantes portantes y más finos para los tabiques no estructurales. La línea definitoria en la normativa de diseño es el espesor: el armazón conformado en frío se fabrica a partir de acero de un espesor máximo de una pulgada, muy superior a cualquier calibre de armazón. Ese límite de espesor, y no el número de calibre, constituye la verdadera frontera entre el armazón conformado en frío y las formas estructurales laminadas en caliente.
Lecturas adicionales
- Asociación de la Industria del Entramado de Acero (SFIA) — la asociación comercial del sector del entramado de acero conformado en frío; información sobre los productos, la certificación de cumplimiento normativo y los requisitos para considerar un entramado estructural de calibre ligero.
- Instituto de Ingenieros en Acero Formado en Frío (CFSEI) — notas técnicas y guías de diseño para ingeniería de acero conformado en frío resistente a cargas, útiles cuando las paredes de calibre ligero soportan cargas reales.
- AISI S100, Especificación Norteamericana para el Diseño de Elementos Estructurales de Acero Conformado en Frío (Steel Deck Institute) — la norma de diseño que regula cómo se dimensionan las piezas de acero conformado en frío (de calibre ligero).
