Un voladizo en un edificio de acero es la parte del tejado que sobresale más allá de la línea de la pared, y la distancia que puede alcanzar depende mucho más de la ingeniería que de las preferencias. Los voladizos estándar de fábrica en un edificio metálico pre‑diseñado suelen ser pequeños, del orden de 3 a 6 pulgadas, apenas suficientes para desviar el agua lejos de los paneles de la pared. Cuando los propietarios buscan cobertura real, las extensiones de alero y de toldo autoportantes suelen oscilar entre 2 y 10 pies. Algunos diseños especiales llegan hasta 14 o incluso 15 pies sin un solo poste de apoyo. El techo de estas cifras está determinado por la elevación del viento y la carga de nieve, no por el catálogo. Los voladizos también se dividen en dos familias según su ubicación —pared lateral y pared final— y ambas se comportan de manera suficientemente diferente como para que elegir la incorrecta sea un error común y evitable.
Esta guía abarca qué es un voladizo, dónde se coloca, hasta dónde puede proyectarse, qué lo sostiene y cómo decidir qué especificar.
Qué es realmente un voladizo en un edificio de acero

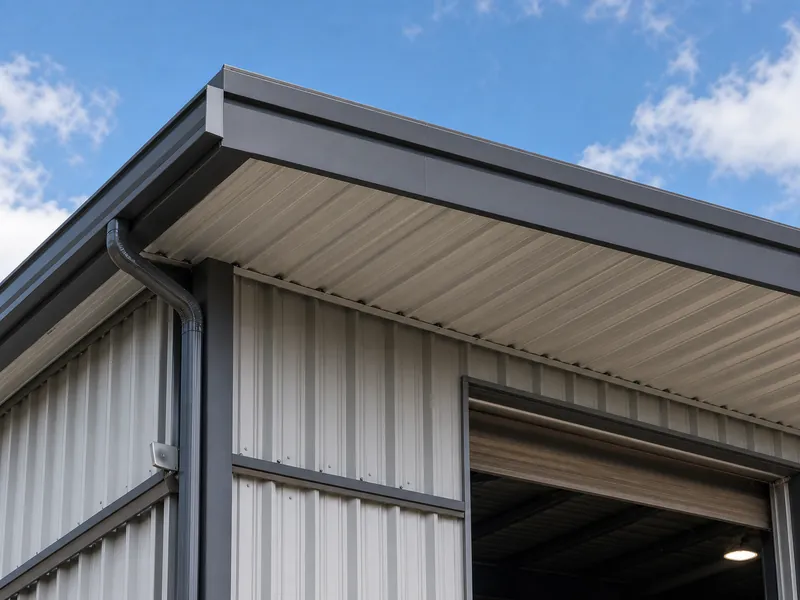

Un voladizo es la parte del tejado que sobresale más allá de la pared de soporte y, en un edificio de acero, constituye un conjunto deliberado y diseñado, no un remanente del borde del tejado. La parte visible es el panel de tejado que se proyecta; debajo se encuentra el intradós que cubre la cara inferior, y un remate de fascia cierra el borde frontal. Juntos desvían el agua lejos de la pared, proporcionan sombra al revestimiento y evitan que la lluvia escurra por ventanas y puertas.
Separar un voladizo de dos conceptos con los que suele confundirse ayuda antes de especificar cualquier cosa. Un cobertizo adosado es algo independiente estructura de una sola pendiente suspendido de las columnas principales del edificio, con su propio techo y a menudo sus propios postes, por lo que añade superficie de suelo cubierta, no solo un saliente. Una marquesina, en el lenguaje de la mayoría de los fabricantes, es una extensión de techo sin soporte que protege una entrada sin columnas a nivel del suelo. La terminología no es uniforme en toda la industria, que es precisamente la razón por la que las etiquetas merecen una segunda mirada antes de que algo llegue a una orden de compra.
Dónde van los voladizos: paredes laterales frente a paredes de extremo

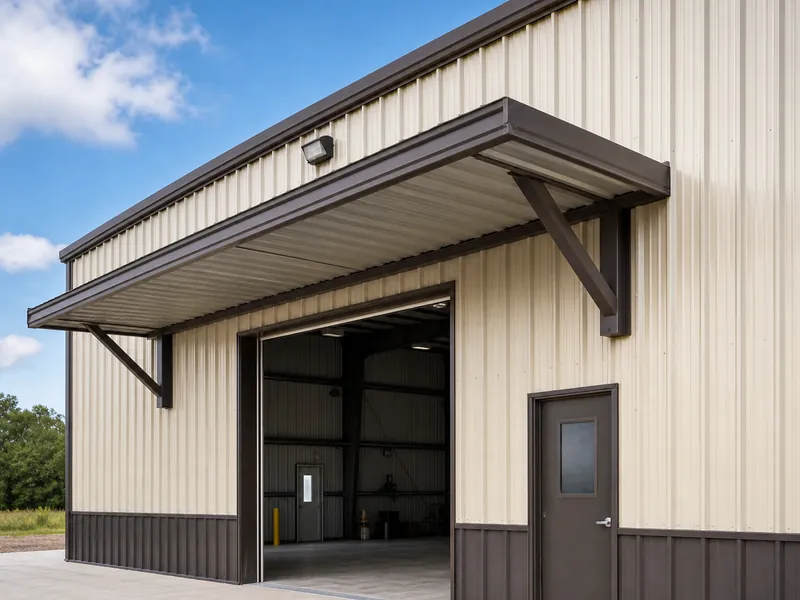

La ubicación del voladizo se describe en relación con la estructura del edificio, y la distinción entre pared lateral y pared frontal determina tanto el nombre como los detalles estructurales. Una pared lateral recorre la dirección larga de un edificio prefabricado, paralela a los pórticos rígidos; una pared frontal cierra los extremos del hastial. Un voladizo en la pared lateral generalmente se llama voladizo de alero o extensión de alero, porque sobresale de la línea del alero. Un voladizo en la pared frontal es una extensión de limatesa o hastial, y debido a que se sostiene haciendo que las correas del techo pasen más allá del pórtico, varios fabricantes lo denominan extensión de correa.
La nomenclatura se vuelve más confusa a partir de ahí. Algunos proveedores denominan "extensión de marquesina" a cualquier proyección frontal o trasera de la pared lateral y reservan "extensión de correa" para las paredes frontales; otros usan "marquesina" solo para la pieza sobre una puerta. Al comparar cotizaciones, deje la etiqueta a un lado y haga dos preguntas concretas: de qué pared sobresale y si soporta su propia carga o se apoya en postes. Esas dos respuestas le indican lo que realmente está comprando.

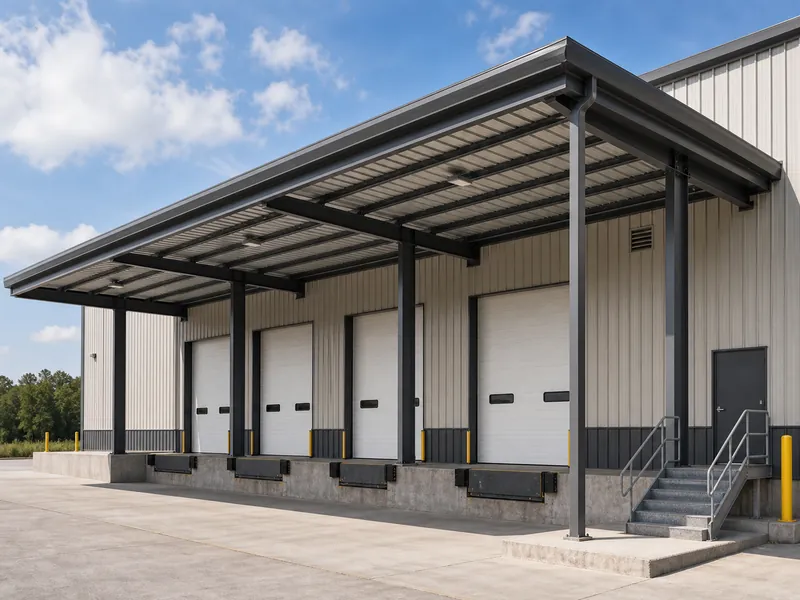

La mayoría edificios industriales de metal Se termina con voladizos solo en algunos puntos que realmente los necesitan, en lugar de rodear toda la estructura. Un voladizo de alero en una pared lateral sobre un muelle de carga o un toldo en una pared final sobre una puerta de personal son las ubicaciones típicas. Los toldos para puertas representan el caso más sencillo: secciones de perfil ligero fabricadas en fábrica con anchuras fijas de 30, 40 y 60 pulgadas, diseñadas para cubrir una sola abertura.
Hasta dónde puede proyectar un voladizo en un edificio de acero
La distancia de proyección es el dato que realmente importa a la mayoría de los compradores y se divide claramente según si la extensión es autoportante. Los pequeños voladizos decorativos que simplemente prolongan el panel del tejado unos pocos centímetros más allá de la pared se sitúan en el rango de 3 a 6 pulgadas y no requieren un marco especial. Cuando se busca un refugio útil, se entra en territorio autoportante: los voladizos de alero en la pared lateral se ofrecen comúnmente desde unos 2 hasta 10 pies de profundidad, con intradós incluido. Algunos fabricantes listan los toldos en la pared final en un rango similar de 3 a 10 pies. Las extensiones de toldo y de correa sin apoyo, aquellas que se proyectan directamente desde la estructura sin postes, suelen alcanzar como máximo cerca de 5 pies en un edificio estándar. El límite exacto está vinculado a la carga de viento para la que fue diseñada la estructura. Diseños especiales de conexión amplían aún más ese margen, con algunos proveedores anunciando aleros autoportantes de 14 pies y extensiones libres de postes de 15 pies.
El límite máximo es variable debido a la elevación del viento. Un voladizo de tejado actúa como un voladizo con el viento empujando hacia arriba por ambas caras; cuanto más largo sea, mayor será el efecto del viento sobre la conexión con la estructura. Un edificio diseñado para una carga de viento superior carga del viento puede soportar un voladizo sin apoyo más profundo que el mismo edificio en una zona menos severa. Por eso, la indicación del proveedor de “hasta X pies” solo es válida para un caso de carga específico. La nieve plantea el problema opuesto, presionando el voladizo hacia abajo; por ello, los voladizos fijos también se dimensionan según la carga local de nieve sobre el suelo. Una cifra única para el voladizo debe interpretarse como provisional; el diseño del edificio frente al viento y a la nieve, así como el código de construcción local, deben confirmarlo antes de incluirlo en los planos.
Qué sostiene un voladizo

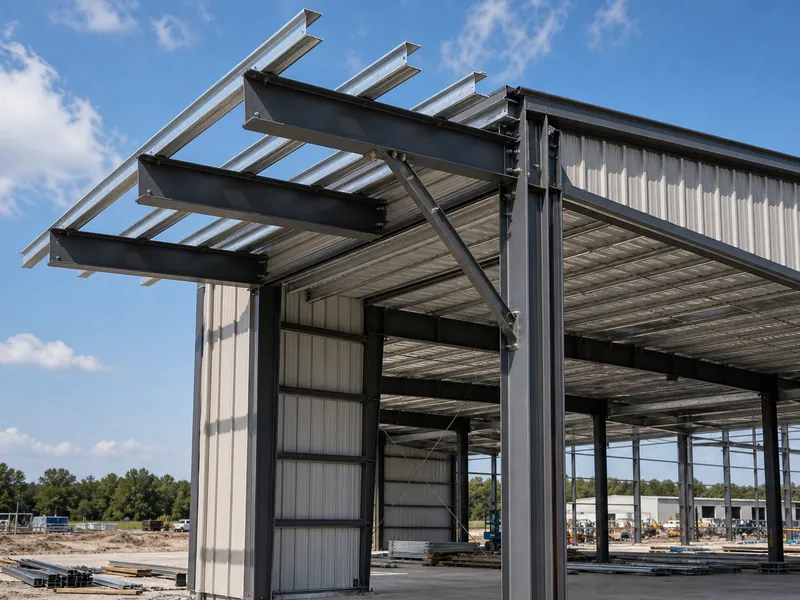

El marco estructural detrás de un voladizo es principalmente acero secundario, y la eficacia con que soporta la carga depende de esos componentes. En la pared lateral, el tirante de alero y las correas extendidas del tejado conforman el voladizo; en la pared final, las propias correas pasan más allá del último marco para lograr la proyección. Cuando un voladizo alcanza aproximadamente 4 pulgadas o más, necesita refuerzos para resistir la deformación bajo su propio peso, así como la nieve y el levantamiento provocado por el viento. En diseños autoportantes más profundos, esto implica brackets o pilares espaciados aproximadamente cada 16 a 24 pulgadas bajo los paneles. El intradós suele ser un panel de acero PBR o PBU, del mismo tipo de perfiles utilizados en el resto del techo metálico, recortado de modo que la parte inferior se vea terminada en lugar de expuesta.
Dado que la proyección depende de esos elementos secundarios, es mucho mejor detallarla en fábrica que improvisarla en obra. Los tirantes de alero, las correas y los soportes de extensión que la sustentan son estándar. componentes metálicos para edificiosKAFA cuenta con líneas dedicadas de correas en sección C/Z, por lo que llegan cortadas, punzonadas y reforzadas como un conjunto armónico, en lugar de ensamblarse in situ. Una extensión autoportante que llega con sus conexiones ya calculadas evita el error más perjudicial en obra: un voladizo alargado después de la instalación sin que nadie verifique nuevamente la trayectoria del levantamiento.
Cómo elegir el voladizo adecuado para su edificio
El voladizo adecuado se deduce de lo que necesita que haga, luego dónde, luego qué tan lejos, en ese orden. Comience con el propósito: unos pocos centímetros de voladizo de borde son suficientes puramente para proteger los paneles de pared y los cimientos de la escorrentía, mientras que proteger una entrada, un muelle de carga o un área de trabajo al aire libre requiere una extensión autoportante medida en pies. A continuación, fije la ubicación, porque un alero de pared lateral y una extensión de correa de pared frontal se detallan de manera diferente, y una marquesina de puerta es un producto diferente nuevamente. Solo entonces determine la proyección, y deje esa cifra como provisional hasta que el diseño de viento y nieve del edificio la apruebe.
Dos verificaciones evitan la mayor parte del retrabajo. Confirme si la extensión es autoportante o necesita postes, ya que los postes cambian su cimentación y el espacio utilizable debajo. Y confirme que el sofito y el borde están incluidos, porque un "voladizo" cotizado sin su sofito es solo un borde de panel desnudo. Resuelva ambos en la etapa de cotización y el voladizo se convertirá en un detalle que su fabricante incorporará en la ingeniería, en lugar de una orden de cambio posterior.
Conclusión
Especificar un voladizo en un edificio de acero es una secuencia, no una elección aislada. Primero asegurar el diseño contra el viento y la nieve, pues esa es la restricción dentro de la cual debe operar cualquier cifra de proyección. Luego decidir entre pared lateral y pared final, ya que la ubicación determina el marco estructural y el nombre. Finalmente, dimensionar la proyección, verificando si se sostiene por sí misma o requiere postes y si el intradós está incluido en la cotización. Abordar estos aspectos en ese orden y un alero profundo y libre de postes deja de ser una apuesta para convertirse en una parte estructurada del tejado. Donde las extensiones realizan un trabajo real, fabricar las correas, los tirantes de alero y los soportes como un único paquete detallado es lo que mantiene predecible un largo voladizo.
Preguntas frecuentes
¿Hasta dónde puede extenderse un voladizo en un edificio de acero?
Los voladizos sin apoyo en un edificio pre‑ingenierizado estándar suelen alcanzar aproximadamente 5 pies. Las extensiones de cornisas y marquesinas autoportantes se ofrecen comúnmente hasta 10 pies y, en diseños especializados, incluso hasta 14 o 15 pies sin columnas. El límite real depende de lo que permitan la resistencia al levantamiento por viento, la carga de nieve y el código local; por lo tanto, no todos los edificios pueden alcanzar la misma profundidad.
¿Los voladizos de los edificios de acero necesitan postes de apoyo?
Muchos no lo hacen. Los voladizos de alero y las extensiones de marquesina a menudo se diseñan como voladizos autoportantes que no necesitan columnas externas, lo que mantiene libre el área debajo de ellos. Más allá del rango autoportante, o donde las cargas de viento son altas, pueden ser necesarios postes o soportes, y esa decisión pertenece al diseño estructural del edificio, no a un máximo de catálogo.
¿Cuál es la diferencia entre una prolongación de alero y un dosel?
Una extensión de alero proyecta el techo a lo largo de una pared lateral y generalmente incluye un sofito, mientras que una marquesina, en el uso de la mayoría de los fabricantes, es una extensión de techo sin soporte que protege una entrada. Debido a que los términos se aplican de manera inconsistente, la forma confiable de comparar opciones es preguntar de qué pared sobresale la extensión y si soporta su propia carga.
¿Los voladizos cambian la clasificación de viento de un edificio?
Los voladizos aumentan la fuerza de succión del viento que la estructura debe resistir, porque el techo proyectado está cargado en ambas caras. Un voladizo más largo se incorpora en el diseño eólico del pórtico en lugar de agregarse después. Por eso, una proyección más profunda puede requerir una conexión más pesada o un edificio clasificado para una velocidad de viento de diseño más alta.
¿El sofito está incluido con el voladizo?
No siempre, y conviene confirmarlo por escrito. Los voladizos de alero autoportantes suelen incluir un panel de intradós que cubre la parte inferior, pero algunas extensiones básicas se cotizan como un simple panel saliente. Dado que el intradós es lo que garantiza la estanqueidad y el acabado de la cara inferior, un voladizo cotizado sin él no constituye un conjunto completo.
Lecturas adicionales
- ASCE 7: Cargas mínimas de diseño y criterios asociados para edificios y otras estructuras — Sociedad Estadounidense de Ingenieros Civiles. La norma de cargas de viento que respalda los límites de elevación y que determina hasta dónde puede proyectarse de manera segura un voladizo.
- Asociación de Fabricantes de Edificios Metálicos (MBMA) — Asociación industrial cuyo Manual de Sistemas de Edificios Metálicos define las extensiones de alero y de cumbrera, los toldos y la estructura secundaria que los sostiene en edificios pre‑diseñados.
- Código Internacional de Construcción, Capítulo 15: Montajes de cubierta y estructuras en azotea — Consejo Internacional de Códigos. Contexto normativo para la construcción de cubiertas, incluyendo cómo se tratan los aleros y voladizos que sobresalen.
