Los hangares para aeronaves pertenecen a una lista breve de tipos fácilmente reconocibles, y resulta más sencillo diferenciarlos siguiendo tres criterios: la forma en que está estructurado el edificio (vanos libres frente a convencional), su uso (almacenamiento, mantenimiento, corporativo o militar) y el tamaño de las aeronaves que debe albergar. La mayoría de los propietarios comienza por el conjunto básico —hangares en T, hangares tipo caja o convencionales, hangares de vanos libres, hangares corporativos, hangares de mantenimiento y estructuras de tela— antes de decidir cuál se adapta mejor a sus aeronaves y a su presupuesto.
Las etiquetas se solapan porque describen distintos aspectos a la vez. “Hangar en T” hace referencia a la disposición, “vano libre” a la estructura, y “hangar de mantenimiento” al uso. Como estos términos se ubican en ejes separados, las secciones siguientes clasifican los tipos primero según su uso y luego vuelven a las distinciones estructurales, de dimensionamiento y de normativa contra incendios que realmente determinan la construcción.
Principales tipos de hangares para aeronaves y sus usos
Los tipos de hangares que se presentan a continuación cubren casi todas las necesidades de la aviación general y comercial, desde el almacenamiento de una sola aeronave hasta el mantenimiento de aviones de fuselaje ancho. No son excluyentes entre sí: por ejemplo, un hangar corporativo suele ser una caja de vano libre utilizada de una manera particular. Por ello, cada tipo se describe de la misma forma: según la aeronave a la que sirve, si requiere un vano libre, qué implica su puerta y cuál es la compensación que conlleva.
T-Hangares

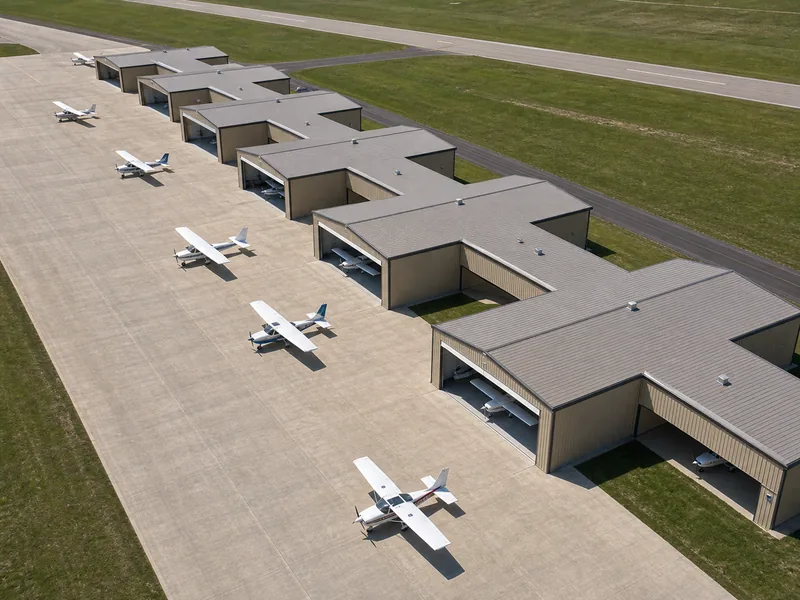

Los hangares en T almacenan aviones ligeros individuales en bahías entrelazadas con forma de letra T, lo que permite que muchos aviones compartan paredes y una única línea de cubierta a bajo costo por aeronave. Cada bahía mide aproximadamente 40 a 50 pies de ancho y cuenta con una puerta modesta, dimensionada para aviones monomotores y ligeros bimotores dentro del Grupo de Diseño I de la FAA (envergadura inferior a 49 pies). La compensación es la rigidez: una bahía se adapta a un único tamaño de aeronave, por lo que pasar a un avión más grande suele implicar mudarse a otro hangar.
Hangares tipo caja (hangares convencionales)
Los hangares tipo caja son edificios rectangulares con una única puerta amplia, que sacrifican la economía de paredes compartidas del hangar en T a favor de un piso abierto y flexible. Las huellas suelen oscilar entre aproximadamente 60 por 60 pies y 80 por 100 pies, suficiente para un avión bimotor de tamaño medio, un turbohélice o un par de aeronaves más pequeñas estacionadas juntas. El término «hangar convencional» se refiere al mismo tipo de edificio, generalmente cuando columnas interiores sostienen parte del techo en lugar de un único vano libre; esto reduce costos, pero deja pilares en el piso.
Hangares de vano libre

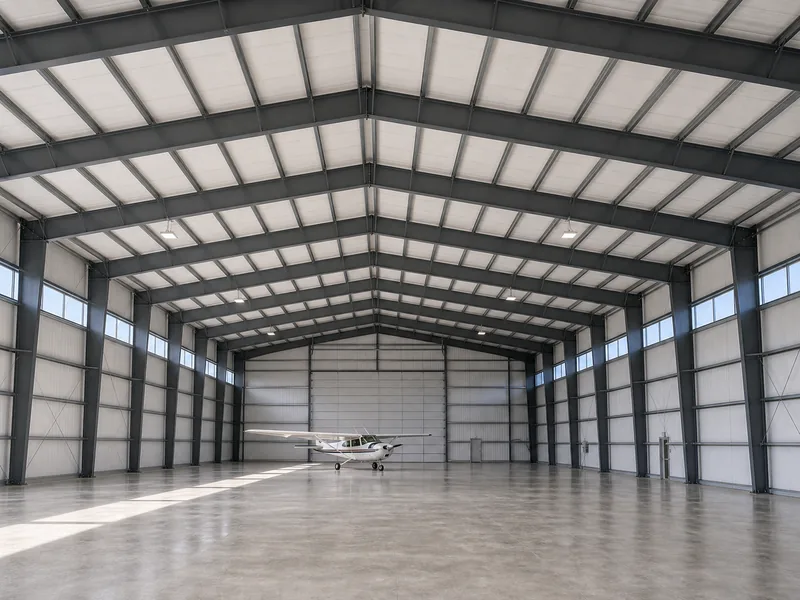

Los hangares de vano libre eliminan todas las columnas interiores para que todo el ancho permanezca utilizable, algo especialmente importante cuando las puntas de las alas, las hélices y las colas necesitan espacio que las columnas bloquearían. Una estructura rígida o de pórtico sostiene la cubierta a lo largo de toda la luz, comúnmente entre 15 y 50 metros en acero, y permite que la puerta se abra a lo largo de la mayor parte de la pared. La compensación es una estructura más pesada y un costo mayor, pero las aeronaves de mayor tamaño y las bahías compartidas rara vez funcionan sin ella, y muchos propietarios optan por modelos prefabricados Kits de hangar para aeronaves en venta que se envía como un paquete de acero de espacio libre listo para montar.
Hangares corporativos y ejecutivos

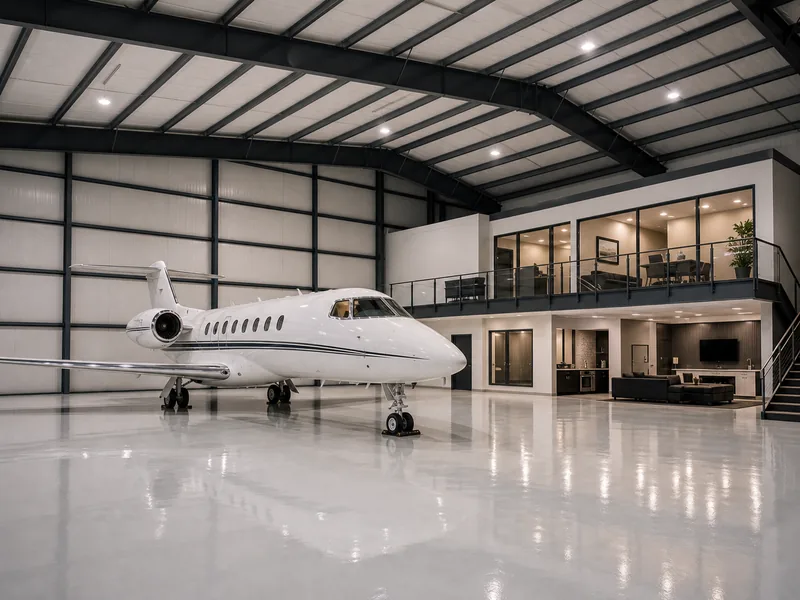

Los hangares corporativos albergan aviones de negocios junto a las oficinas, salas de espera y espacios de planificación de vuelos que utiliza diariamente el departamento de operaciones. Suelen ser cajas de vano libre terminadas con un nivel de acabado superior, con aislamiento, control climático y, en ocasiones, un entrepiso para el personal. El requisito principal es una puerta lo suficientemente alta y ancha para la cola y la envergadura de un jet ejecutivo, y el acabado más elevado los convierte en uno de los tipos más caros por metro cuadrado.
Hangares de mantenimiento (MRO)
Los hangares de mantenimiento se construyen en torno al trabajo, no al estacionamiento, con la iluminación, la energía eléctrica, el espacio libre bajo techo y la protección contra incendios que exigen las inspecciones y reparaciones. Aquí es donde el ancho crece más rápidamente: un taller que atiende aviones de fuselaje ancho puede superar los 1.000 pies de ancho, mientras que una bahía de mantenimiento regional permanece mucho más pequeña. La puerta debe superar la altura de la cola más alta de la flota, y la protección contra incendios es la más exigente de todos los tipos, lo que impone la mayor carga normativa a estos edificios.
Hangares de tela y membrana

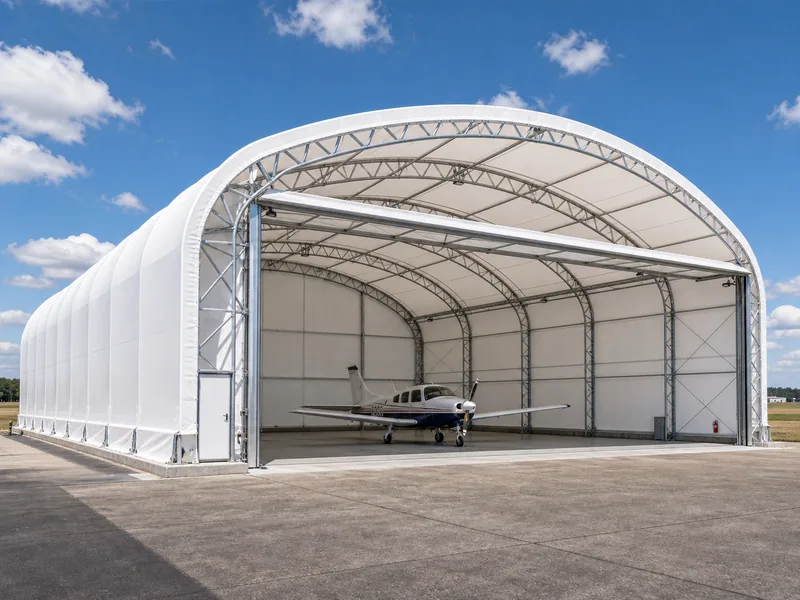

Los hangares de tela tensan una membrana sobre una estructura de acero o aluminio, ofreciendo un edificio rápido y reubicable, luminoso en su interior y de montaje ágil. Las versiones portátiles pueden construirse con hasta aproximadamente 215 pies de ancho y 100 pies de altura, en cualquier longitud, cubriendo desde un único avión histórico hasta una línea temporal de mantenimiento. La contrapartida es la propia membrana: debe reemplazarse en cada ciclo de servicio, a diferencia de un techo de acero que dura más, y su tratamiento contra incendios y sus pólizas de seguro difieren de los edificios con revestimiento sólido. Por ello, la tela resulta más adecuada para usos móviles y temporales que para un activo permanente de larga duración.
Hangares militares y especializados
Los hangares militares y especializados abarcan los casos atípicos, desde refugios para cazas y hangares para helicópteros hasta estructuras blindadas y resistentes a explosiones diseñadas según las normas de misión en lugar de las pautas de aviación general. Los hangares para helicópteros sacrifican el ancho de la envergadura por la holgura del rotor y la longitud del timón, y muchos están diseñados para desplegarse rápidamente. Al estar construidos específicamente para un fin determinado, rara vez siguen los tamaños estándar de diseño de aeronaves.
Espacio libre frente a estructura convencional
La principal división estructural entre los hangares radica en si la cubierta se apoya sobre columnas interiores o sobre un único vano libre, y esta elección influye en qué aeronaves pueden realmente caber. Una estructura convencional coloca columnas en el piso para sostener la cubierta, lo cual resulta más económico pero genera obstáculos justo donde oscilan las puntas de las alas y las hélices.
Un marco de luz libre traslada esa carga a estructuras rígidas o pórticos en los muros, dejando el interior abierto de un lado a otro. Ese es el tipo de configuración que la mayoría imagina como un hangar, pero solo se logra pagando por una estructura más pesada. Para cualquier espacio más ancho que un hangar ligero individual, o para una bahía compartida por varios aviones, prescindir de columnas deja de ser un lujo y se convierte en la única solución viable. El acero suele ser el material habitual, pues las estructuras rígidas abarcan grandes luces sin soportes intermedios; fabricantes como KAFA elaboran vigas en H y marcos de sección cajón siguiendo el mismo enfoque libre de columnas utilizado en edificios de luz libre en otras industrias. La luz, la altura de la cumbrera y el ancho libre de la puerta son los datos que deben definirse antes diseño de edificios de acero comienza, porque determinan la profundidad del marco y la cimentación.
Adecuar el tamaño del hangar a su aeronave
El tamaño del hangar se define a partir de la aeronave, no del edificio. La envergadura fija el ancho y la apertura de la puerta, mientras que la altura de la cola determina la altura libre. La FAA clasifica los aviones en Grupos de Diseño según la envergadura, y estos grupos se corresponden claramente con los anchos de los hangares.
| Grupo de diseño FAA | Envergadura | Aeronave típica | Hangar que se adapta |
|---|---|---|---|
| Grupo I | Menos de 49 ft | Monomotor y bimotor ligero | Bahía de hangar en T o pequeña caja, aproximadamente de 40 a 50 pies de ancho |
| Grupo II | De 49 a menos de 79 pies | Jets de negocios ligeros y medianos | Caja o espacio libre, aproximadamente de 60 a 80 pies de ancho |
| Grupo III | De 79 a menos de 118 pies | Jets regionales y grandes jets de negocios | Vano libre con una puerta de más de 80 pies |
| Grupos IV–VI | 118 ft y más | Aeronaves de fuselaje estrecho a ancho | Gran hangar de espacio libre o para mantenimiento |
Añada un margen de seguridad adicional a la envergadura y la altura de la cola para que la aeronave pueda pasar por encima del dintel de la puerta y las paredes laterales al entrar; luego dimensione la estructura tomando como referencia el siguiente marco estándar. El costo depende mucho más del tamaño y el acabado que del nombre del tipo. Una estructura básica de acero suele oscilar entre 15 y 25 dólares por pie cuadrado, lo que cubre únicamente el armazón y el revestimiento. La cimentación, las puertas, el aislamiento, los permisos y los trabajos en el terreno se suman a este costo, y es precisamente donde el precio llave en mano puede aumentar, especialmente en suelos pobres o en sitios con espacios reducidos. Este resumen relaciona el tipo de estructura con su misión; para obtener precios exactos, ingeniería de puertas y especificaciones de aislamiento, consulte las guías correspondientes, por lo que el costo de construir un hangar el desglose es la mejor forma de estimar el costo de una construcción específica.
Grupos de hangares con código contra incendios (NFPA 409)
NFPA 409, la norma estadounidense para hangares de aeronaves, clasifica los edificios en Grupos I a IV, definiendo la cantidad de protección contra incendios que cada uno debe proporcionar. El límite para la categoría más grande se establece cuando la altura de la puerta o de la cola supera los 28 pies, o bien cuando existe un área de fuego muy grande, lo que sitúa al edificio en el Grupo I y activa los sistemas de supresión más potentes.
Los Grupos II y III descienden desde ese nivel a medida que la altura de la puerta se reduce a 28 pies o menos y el área de protección contra incendios disminuye, facilitando así los requisitos de supresión en cada etapa. El Grupo IV constituye un caso especial: abarca exclusivamente hangares rígidos de estructura metálica cubiertos con membranas (las estructuras de tela mencionadas anteriormente) y establece sus propias reglas según el tamaño de la bahía y si dentro hay aeronaves con combustible. Identificar el grupo desde el principio es importante, pues determina la altura de la puerta, la estructura y el sistema de protección contra incendios mucho antes de iniciar la construcción.
Puertas de hangar y materiales que diferencian los tipos
Dos decisiones completan el tipo de hangar: el estilo de la puerta en la fachada y el material con el que está construido el edificio. El estilo de la puerta determina tanto la apertura libre como una importante parte del presupuesto: las puertas plegables y las de una sola pieza hidráulica ofrecen las mayores aberturas sin obstrucciones, mientras que las puertas correderas y las que se enrollan desde abajo son más económicas pero reducen la altura de la apertura. El Comparación de tipos de puertas de hangar presenta esas comparaciones lado a lado.
El material determina la durabilidad y la rapidez de construcción. El acero predomina en los hangares permanentes gracias a sus opciones de luz y resistencia a la corrosión; la tela gana en portabilidad, mientras que la madera o el aluminio solo se utilizan en casos específicos. Para una construcción permanente, el mejores materiales para la construcción de hangares de aviones dependen de la luz del vano, el clima y el sistema de calefacción del edificio.
Elección del tipo de hangar adecuado
Elegir el tipo de hangar resulta más eficaz mediante un proceso de eliminación. Comience por la envergadura y la altura de la cola de la aeronave, ya que determinan si basta con una bahía de hangar en T o si es indispensable un vano libre, y establecen la apertura libre de la puerta.
A continuación, defina la estructura: libre de columnas para todo lo que comparte una bahía o transporta alas anchas, y convencional únicamente donde las columnas no obstruyan el paso del avión. Luego incorpore el uso operativo y el grupo de protección contra incendios NFPA 409, ya que un edificio de mantenimiento o corporativo aloja sistemas más pesados que un simple almacén. Verifique las cargas del terreno desde el punto de vista estructural, donde la nieve y el viento determinan el peso de la estructura tanto como la luz, y reserve espacio en la huella si en el proyecto está previsto algún avión de mayor tamaño. Si respeta este orden, el tipo de estructura casi se define por sí mismo; omitir un paso hará que las restricciones se manifiesten una vez que la estructura ya esté levantada.
Preguntas frecuentes
¿Cuál es el tipo más común de hangar para aeronaves?
Los hangares en T son los más comunes en los aeropuertos de aviación general, pues sus bahías entrelazadas permiten almacenar el mayor número de aviones ligeros por acre de plataforma. Una sola fila de hangares en T puede albergar una docena o más de aviones monomotores, cada uno en su propia bahía detrás de su propia puerta. La economía disminuye a medida que las aeronaves crecen, razón por la cual los jets ejecutivos suelen trasladarse a edificios tipo caja o de vano libre.
¿Cuál es la diferencia entre un hangar de espacio libre y uno convencional?
Un hangar de vano libre carece de columnas interiores, mientras que un hangar convencional utiliza postes internos para sostener la cubierta. El vano libre permite utilizar todo el piso para acomodar alas anchas y bahías compartidas, pero requiere una estructura rígida más pesada y resulta más costoso. La estructura convencional ahorra dinero y es adecuada para edificios estrechos donde la línea de columnas no interferirá con el paso de la aeronave.
¿De qué tamaño debe ser un hangar para un avión monomotor?
Un avión monomotor suele caber en una bahía de hangar de unos 40 a 50 pies de ancho, coincidiendo con su envergadura inferior a 49 pies dentro del Grupo de Diseño I de la FAA. Añada algunos pies adicionales respecto a la envergadura y la altura de la cola para que la aeronave pueda pasar sin problemas por la puerta y las paredes laterales al entrar. Los propietarios que planean cambiar a una aeronave más grande suelen optar por un tamaño superior desde el principio para evitar tener que reconstruir más adelante.
¿Qué es un hangar del Grupo IV según la NFPA 409?
Un hangar del Grupo IV es una estructura rígida de acero cubierta por una membrana — los edificios de tela y acero utilizados para almacenamiento y servicios ligeros. NFPA 409 otorga al Grupo IV sus propias reglas contra incendios basadas en el tamaño de la bahía y en si hay aeronaves con combustible dentro; las bahías con combustible más grandes requieren sistemas activos. Esta categoría existe porque un techo de tela se comporta de manera diferente en un incendio que uno de acero o de hormigón.
¿Son los hangares de tela tan duraderos como los de acero?
Los hangares de tela son resistentes para su propósito, pero sacrifican la permanencia a largo plazo en favor de la rapidez y la portabilidad. Una membrana tensada resiste las inclemencias del tiempo y deja pasar la luz natural, aunque la cubierta debe reemplazarse con un ciclo que superaría la vida útil de un techo de acero o de chapa continua. Para un edificio móvil o temporal, este intercambio resulta razonable; pero para un activo de vida útil fija, una estructura de acero con techo metálico dura más.
Lecturas adicionales
- NFPA 409, estándar sobre hangares para aeronaves — documento técnico — Asociación Nacional del Transporte Aéreo. Explica la clasificación de los hangares en Grupos I–IV y la lógica de protección contra incendios detrás del umbral de 28 pies de altura de puerta utilizado en los niveles superiores.
- Guía sobre la planificación de instalaciones de aviación general (Informe ACRP 113) — Consejo de Investigación del Transporte / Academias Nacionales, patrocinado por la FAA. Aborda cómo los hangares convencionales y en T se integran en la planificación y el diseño de las instalaciones aeroportuarias.
- Marcos de pórtico — Instituto de Construcción en Acero (SCI) y BCSA. Proporciona información sobre la rígida estructura de acero sin columnas que permite construir hangares de vano libre, incluyendo los rangos típicos de luces.
