Les tailles des hangars pour avions varient d’environ 40 x 30 pieds pour un petit avion léger à plus de 200 pieds de large pour un gros-porteur, et c’est la hauteur libre de la porte qui détermine quel avion peut réellement y entrer. Un hangar T standard pour un seul avion couvre environ 1 000 pieds carrés avec une porte d’environ 12 pieds de haut. Un hangar en caisson pour deux à quatre avions mesure 60 x 60 à 80 x 80 pieds, avec des portes de 16 à 18 pieds. Les hangars d’entreprise vont de 80 à 150 pieds de profondeur, équipés de portes de 22 à 28 pieds, tandis que les baies commerciales pour compagnies aériennes commencent autour de 120 à 150 pieds de large et augmentent progressivement.
Ces fourchettes constituent des points de départ, et non des numéros de catalogue. La taille adaptée à un avion dépend de son envergure, de sa longueur et de sa hauteur de queue, du nombre d’avions partageant la même surface, ainsi que de l’espace nécessaire pour les remorquer et les manœuvrer à l’intérieur. Les sections suivantes présentent les dimensions typiques selon la classe, puis examinent les contraintes qui font évoluer un hangar vers le haut ou le bas d’une catégorie.
Quels sont les facteurs déterminant la taille d’un hangar d’avion ?
Trois mesures relatives à l’avion déterminent la surface au sol et la porte de tout hangar : l’envergure fixe la largeur, la longueur du fuselage la profondeur, et la hauteur de la queue l’ouverture de la porte. Parmi ces trois paramètres, c’est la hauteur de la queue que les propriétaires sous-estiment, car un avion pouvant facilement passer au sol peut tout de même être trop haut pour la porte. Un turbopropulseur doté d’une queue de 14 pieds nécessite une porte de hangar T supérieure à 12 pieds, même si son envergure s’intègre aisément dans la baie. Cette logique mêlant largeur, longueur et hauteur s’applique également aux Dimensions des bâtiments métalliques, mais dans un hangar, la hauteur de la porte pèse bien plus lourd que dans un entrepôt ou un atelier.
Deux autres facteurs élargissent l’empreinte au sol. Le nombre d’appareils stockés ensemble augmente la largeur et ajoute des voies de circulation, tandis que les jeux laissés autour des extrémités des ailes et des queues permettent de remorquer l’avion sans heurter une colonne ni le rail de la porte. Un hangar dimensionné uniquement en fonction de l’empreinte statique de l’avion sera trop étroit en pratique, car l’avion doit être poussé et orienté plutôt que simplement glissé vers l’arrière.
Facteurs déterminant la taille du hangar :
- L’envergure fixe la largeur minimale libre entre les colonnes.
- La longueur du fuselage détermine la profondeur entre la porte et le mur arrière.
- La hauteur de la queue fixe l’ouverture minimale libre de la porte, généralement le chiffre déterminant.
- Le nombre d’appareils augmente la largeur ainsi que les couloirs internes de circulation.
- Le dégagement nécessaire pour le remorquage et les manœuvres ajoute une marge de chaque côté de l’empreinte statique.
Tailles typiques des hangars selon la classe d’appareil
Les hangars se répartissent en quatre grandes catégories de taille, des hangars en T pour un seul avion aux baies commerciales pour gros-porteurs. Ces catégories suivent les normes courantes Types de hangars d’avionsCependant, ces hangars sont définis par leurs dimensions plutôt que par leur appellation ; ainsi, un même bâtiment peut accueillir plusieurs types d’avions. Chaque catégorie suit sa propre logique de dimensionnement : un hangar T est conçu autour de l’enveloppe et de la porte d’un seul avion ; un hangar en caisson vise la circulation de plusieurs appareils ; un hangar d’entreprise s’adapte à la queue et à la porte d’un jet d’affaires ; tandis qu’un hangar commercial ou destiné à la maintenance (MRO) privilégie un accès complet à la porte et un espace de travail en hauteur. Cette règle unique relative aux dimensions ne s’applique pas à tous les cas.
| Classe hangar | Emprise au sol typique (L × l) | Surface approximative | Hauteur libre de la porte | Exemple d’aéronef |
|---|---|---|---|---|
| Hangar en T (simple) | De 40 × 30 à 42 × 32 pieds | Environ 960 à 1 400 sq ft | De 12 à 14 ft | Monomoteurs à pistons, turbopropulseurs légers |
| Hangar en boîte (2 à 4 avions) | De 60 × 60 à 80 × 80 pieds | Environ 3 600 à 6 400 sq ft | De 16 à 18 ft | Jets légers, plusieurs appareils de l’aviation générale |
| Pour entreprises / exécutifs | De 80 × 80 à 150 × 150 pieds | Environ 6 400 à 22 500 sq ft | 22–28 ft | Jets d’affaires de taille moyenne à grande |
| Commercial / gros-porteurs | De 120 à plus de 200 pieds de large | De 15 000 à plus de 60 000 sq ft | 28–40 ft | Avions de ligne monocouloir et gros-porteurs |
Considérez le tableau comme un guide de planification, et non comme une fiche technique. Chaque ligne suppose néanmoins que vous ayez confirmé l’envergure, la longueur et la hauteur de la queue de l’appareil concerné, ainsi que l’ouverture libre de la porte, ainsi que les espaces de circulation et de soutien nécessaires à votre exploitation, avant de fixer les dimensions. De plus, les réglementations locales en matière de sécurité incendie peuvent entraîner un classement du bâtiment dans une catégorie supérieure ou différemment construite, selon certains seuils de taille.
Hangars en T pour un seul aéronef

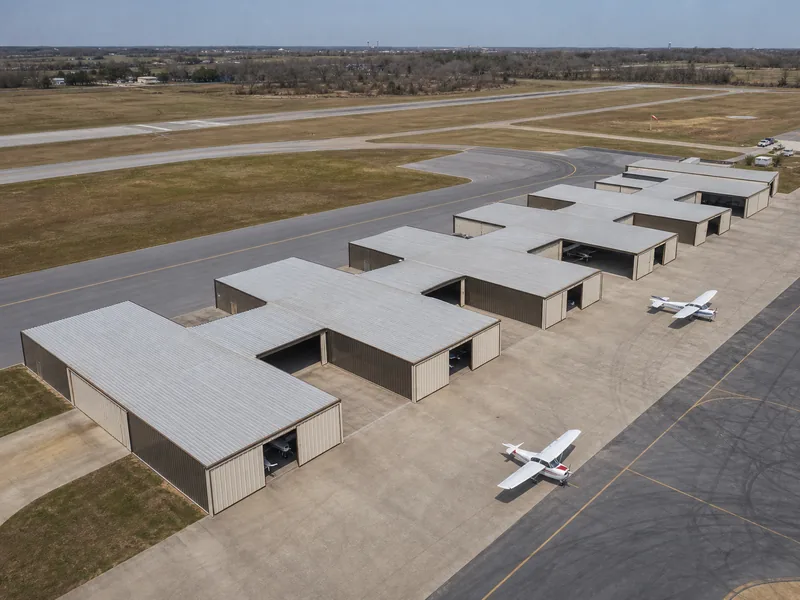

Un hangar T constitue l’abri standard pour un monomoteur à pistons ou un petit turbopropulseur, généralement de 40 x 30 à 42 x 32 pieds, avec une porte d’environ 12 pieds de haut. La forme en T imbriquée permet à chaque unité de s’emboîter les unes dans les autres, raison pour laquelle les aéroports municipaux regroupent souvent plusieurs d’entre eux sur des surfaces d’environ 1 000 pieds carrés chacun. Les plans municipaux publiés varient de 960 à 1 400 pieds carrés par unité, selon qu’il s’agit d’une baie standard ou d’une unité d’angle plus large. La limite est presque toujours la porte : de nombreux hangars T anciens atteignent tout juste une ouverture de 40 pieds de large et 12 pieds de haut, ce qui exclut les turbopropulseurs plus hauts, quelle que soit la surface au sol.
Hangars en boîte et hangars pour entreprises
Les hangars en caisson et les hangars d’entreprise couvrent la tranche moyenne du marché, allant de baies de 60 x 60 pieds pour deux petits avions légers jusqu’à des hangars d’entreprise d’environ 150 pieds de profondeur destinés aux gros jets d’affaires. Un hangar en caisson pouvant accueillir deux à quatre avions d’aviation générale mesure généralement 60 x 60 à 80 x 80 pieds, avec des portes de 16 à 18 pieds. Les hangars d’entreprise et exécutifs passent à des portes de 22 à 28 pieds, avec une hauteur libre adaptée pour permettre à la queue d’un jet de taille moyenne ou grande de franchir l’ouverture. Ces hangars de gamme intermédiaire sont souvent commandés comme un hangar préfabriqué emballage adapté à l’une des catégories précédentes. Puisque les portées dépassent le point où des colonnes intérieures bloqueraient le mouvement des avions, ils sont construits comme Bâtiments à portée libre, avec la charge de toiture entièrement supportée par le cadre rigide périphérique.
Hangars commerciaux et pour avions gros-porteurs
Les hangars commerciaux destinés aux compagnies aériennes commencent autour de 120 à 150 pieds de large et de 28 à 40 pieds de haut, tandis que les baies pour gros-porteurs dépassent les 200 pieds tant en largeur qu’en profondeur. Un seul avion à fuselage étroit nécessite une portée libre et une porte assez hautes pour accueillir une queue de 30 à 40 pieds, ce qui place ces bâtiments dans une catégorie structurelle distincte de celle des abris d’aviation générale. Les hangars de maintenance, ou MRO, ajoutent encore plus de hauteur pour les quais de queue et l’accès en hauteur, et leurs portes s’étendent souvent sur toute la largeur du bâtiment afin de permettre le remorquage direct de l’avion. À cette échelle, la porte et la portée libre influencent davantage la conception et le budget que la surface au sol.
Pourquoi la hauteur de la porte constitue-t-elle la contrainte principale ?
La hauteur de la porte, et non la surface au sol, est la dimension qui détermine si un avion donné peut y entrer. Un hangar disposant d’un espace de manœuvre suffisant au sol est inutile si la queue ne passe pas librement sous l’ouverture ; par conséquent, la hauteur libre de la porte doit dépasser la hauteur de la queue de l’avion, avec une marge pour la structure de la porte et les joints d’étanchéité. La hauteur sous faîtage doit ensuite être supérieure à celle de la porte, car le cadre et les rails de la porte occupent également de l’espace au-dessus de l’ouverture.
C’est là que les acheteurs perdent de l’argent. Augmenter la hauteur d’une porte de 12 à 16 pieds, ou de 18 à 24, fait souvent passer l’ensemble du cadre d’une catégorie supérieure et entraîne une hausse considérable des coûts. coût de construction d’un hangar. Dimensionner la porte selon la hauteur réelle de la queue, plutôt que selon un chiffre arrondi, évite que la structure ne grandisse davantage que ce dont l’avion a besoin. Les portes pliantes et les portes hydrauliques monobloc modifient également l’ouverture utilisable de façons différentes ; c’est pourquoi la « hauteur de la porte » publiée doit être interprétée comme l’ouverture libre, et non comme la hauteur du cadre.
Espace de dégagement, circulation et support

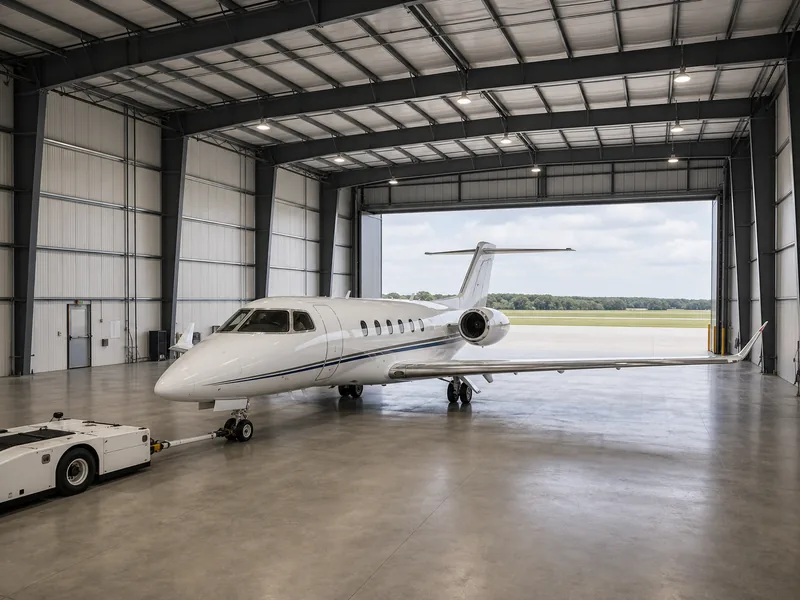

Au-delà de l’empreinte propre à l’avion, un hangar doit prévoir un dégagement sur chaque côté afin que l’appareil puisse être positionné sans que l’extrémité d’une aile ou la queue ne vienne heurter une colonne, un mur ou le rail de la porte. Un tracteur ou un véhicule de remorquage doit disposer d’un espace suffisant pour manœuvrer et tourner l’avion ; ainsi, l’allée de travail devant la porte fait partie du calcul de la taille globale. Les avions sont généralement introduits légèrement en biais puis redressés, ce qui signifie que le dégagement diagonal est aussi important que la largeur d’accès direct.
Le stockage de plusieurs appareils nécessite des allées de circulation entre eux et autour d’eux ; ainsi, la surface au sol requise dépasse la somme de leurs empreintes au sol. Les hangars d’entretien exigent encore plus d’espace : pour ouvrir les capots, positionner les supports et extraire les composants, sans compter les bureaux, les locaux de stockage des pièces et les sanitaires, qui réduisent davantage la surface utile. Un hangar conçu uniquement en fonction des dimensions statiques de l’avion conviendra au stationnement, mais rendra difficile tout travail de maintenance.
Dimensionner correctement un hangar, dans le bon ordre
Dimensionnez un hangar en respectant un ordre strict des contraintes, en commençant par celles les plus strictes : la hauteur de la queue détermine la porte, l’envergure fixe la largeur, la longueur la profondeur, et le dégagement ainsi que l’espace de travail définissent l’empreinte finale. Commencez par l’avion le plus grand ou le plus haut que vous prévoyez d’accueillir, y compris celui que vous pourriez éventuellement remplacer ultérieurement. La porte et la hauteur libre doivent intégrer dès le départ une marge de croissance, car il s’agit des dimensions les plus difficiles à modifier une fois la structure construite. Ensuite, l’envergure fixe la largeur sans colonnes et la longueur la profondeur ; seulement alors ajoutez la marge de manœuvre et tout espace de soutien supplémentaire.

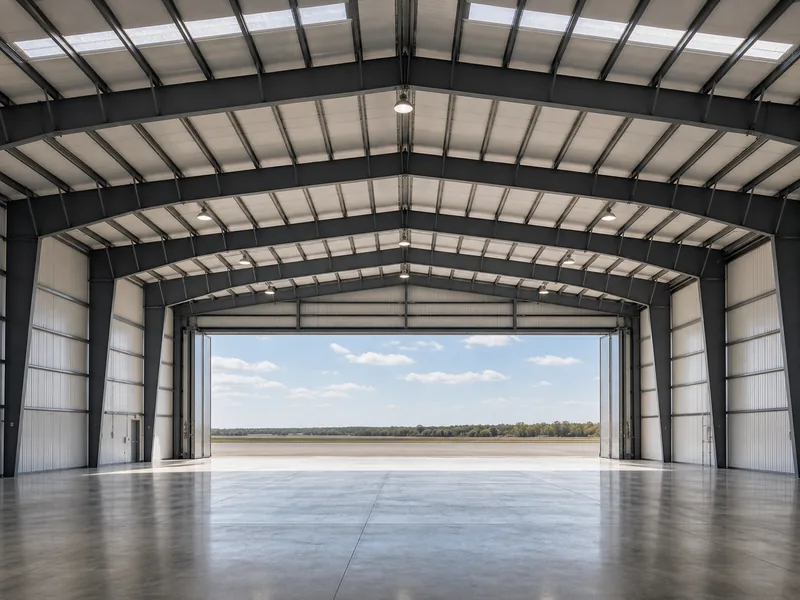

Faire correspondre le cadre à ces dimensions relève autant d’un problème structurel que d’un problème dimensionnel. La largeur libre et la hauteur de la porte déterminent Conception de bâtiments en acierEn effet, une portée libre sans colonnes, suffisamment large pour accueillir une grande envergure, doit supporter l’ensemble de la charge du toit via une ossature rigide périphérique. Un fabricant tel que Qingdao Fabrication KAFA, qui dispose de lignes de production dédiées aux poutres H et aux profilés en caisson, conçoit cette ossature en fonction de l’envergure et de la hauteur sous faîtage exigées par l’avion, plutôt qu’en se basant sur une taille standard prédéfinie. Une fois l’avion concerné, la hauteur de la porte et les dégagements fixés, ces quatre paramètres constituent les données essentielles dont le constructeur a besoin pour Demander un devis et détailler la structure.
FAQ
Quelle est la taille standard d’un hangar pour un seul appareil ?
Un hangar en T standard pour un seul appareil mesure environ 40 par 30 à 42 par 32 pieds, soit environ 1 000 pieds carrés, avec une porte d’environ 12 pieds de haut. Cet espace convient à la plupart des avions monomoteurs à piston et des turbopropulseurs légers, tout en laissant suffisamment de place pour circuler autour de l’appareil. La hauteur de la porte fixe souvent la limite avant l’espace au sol ; assurez-vous donc de connaître la hauteur de la queue avant de considérer qu’un hangar en T standard sera adapté.
De quelle hauteur doit être une porte de hangar ?
Une porte de hangar doit dégager la hauteur de la queue de l’avion, plus une marge pour la structure de la porte et les joints d’étanchéité. Les avions monomoteurs légers à piston s’insèrent sous une ouverture de 12 pieds, les turbopropulseurs légers nécessitent généralement entre 14 et 16 pieds, tandis que les jets d’affaires requièrent de 18 à 28 pieds, selon la classe. Lisez toujours la hauteur indiquée de la porte comme étant l’ouverture libre, car le cadre situé au-dessus est encore plus haut.
Combien de pieds carrés mesure un hangar pour un jet d’affaires ?
Un hangar pour jets d’affaires mesure généralement entre 6 400 et 22 500 pieds carrés, avec une profondeur de 80 à 150 pieds et une porte de 22 à 28 pieds. Les jets de taille moyenne se situent dans la partie inférieure de cette fourchette, tandis que les jets à cabine large, avec des queues plus hautes et des envergures plus larges, gravitent vers le haut. La hauteur de la queue détermine habituellement la catégorie de la porte avant que la surface au sol ne devienne la contrainte principale.
Quelle taille de hangar convient à un Cessna 172 ou à un petit avion similaire ?
Un hangar en T standard d’environ 40 pieds sur 30 pieds avec une porte de 12 pieds convient à un Cessna 172 et à la plupart des petits avions à pistons. L’envergure d’environ 36 pieds et la queue basse du 172 s’insèrent aisément dans l’enveloppe typique d’un hangar en T, si bien que la surface au sol joue rarement un rôle décisif. Les propriétaires d’avions légèrement plus grands doivent toutefois vérifier le dégagement entre l’extrémité de l’aile et la largeur de l’ouverture de la porte.
La taille du hangar doit-elle respecter un code du bâtiment ?
La taille d’un hangar est déterminée par les codes incendie et de conception, ainsi que par l’avion lui-même. La norme NFPA 409 classe les hangars en groupes selon la superficie maximale autorisée et la hauteur de la porte d’accès à l’avion, tandis que les groupes de conception de la FAA classifient les avions en fonction de leur envergure et de la hauteur de leur queue. Le franchissement d’un seuil réglementaire peut imposer une surface incendie plus grande, des dispositifs de protection supplémentaires ou un type de construction différent ; veillez donc à vérifier les exigences locales avant de fixer les dimensions définitives.
Pour aller plus loin
- NFPA 409, Norme sur les hangars d’avions — Association nationale de protection contre les incendies. Regroupe les hangars selon la surface d’un feu unique et la hauteur de la porte d’accès aux avions, ce qui montre comment les seuils réglementaires, et non seulement l’avion, peuvent faire passer un hangar à une catégorie de taille plus grande ou différemment construite.
- Circulaire consultative 150/5300-13 de la FAA, conception des aéroports — Administration fédérale de l’aviation. Définit les groupes de conception des avions selon l’envergure et la hauteur de la queue, mêmes paramètres qui déterminent la largeur libre et l’ouverture de la porte d’un hangar.
- Base de données des caractéristiques des aéronefs de la FAA — Administration fédérale de l’aviation. Publie les données d’envergure, de longueur et de hauteur de la queue pour des avions spécifiques, chiffres de départ pour dimensionner un hangar en fonction d’un avion donné.
