L'isolant d'un bâtiment métallique n'est efficace que s'il reste en place, et les éléments qui le maintiennent sont les fixations et les supports qui le feuillardent, le clouent, le suspendent ou le scellent contre l'ossature métallique. Quelques méthodes assurent l'essentiel de ce travail : le feuillard en polypropylène ou en acier tendu sur le rouleau isolant, les clous à collerette collés aux bardages, les supports de maintien qui suspendent les panneaux isolants dans une cavité, et le ruban d'étanchéité qui ferme le pare-vapeur. Tous atteignent les mêmes éléments, les pannes au-dessus et les lisses sur les murs, et tiennent grâce à des vis autoperceuses, des embases autocollantes ou des griffes pliées. Le choix de la bonne combinaison fait partie intégrante de tout système complet d'isolant pour bâtiment métallique. Ce choix détermine si le rouleau isolant conserve sa forme et sa valeur R nominale pendant des décennies, ou s'il s'affaisse et fuit en quelques saisons.
Le rôle des fixations pour isolant dans un système de bâtiment métallique
Les fixations pour isolant maintiennent le rouleau isolant ou le panneau isolant fermement contre l'ossature sans écraser son parement ni rompre le pare-vapeur. Cette fonction diffère de celle des vis structurelles qui fixent les bardages de toiture et de mur à l'acier. Les fixations de bardage reprennent les charges dues au vent et aux intempéries ; les fixations pour isolant n'ont qu'à empêcher un rouleau léger de s'affaisser et à préserver la continuité du parement. Cet article traite du second groupe, les éléments de retenue et de soutien, et non des vis reliant le bardage aux pannes. Elles ne remplacent pas non plus les fixations de bardage, structurelles ou de protection contre les chutes prévues par la conception du bâtiment, qui sont spécifiées séparément selon leurs propres charges.
Ce qui rend cette distinction importante, c’est le pare-vapeur. La face des isolants revêtus fait aussi office de retardateur de vapeur, de sorte que chaque endroit où une fixation le transperce ou où une sangle le traverse constitue une fuite potentielle. Ces pièces comptent parmi les plus petits composants métalliques de construction du chantier, mais un schéma de fixation négligé anéantit l’enveloppe thermique que l’isolant était censé créer. Un système d’isolation ne vaut que par son joint le plus faible.
Principaux types de fixations pour l'isolant des bâtiments métalliques
La plupart des isolants de bâtiments métalliques sont retenus par l'un de ces quatre éléments : le feuillard, les clous à collerette, les supports de maintien ou le ruban d'étanchéité. Le bon choix dépend de l'application, en toiture ou en mur, et d'une construction neuve ou d'une rénovation.
Feuillard et sangles

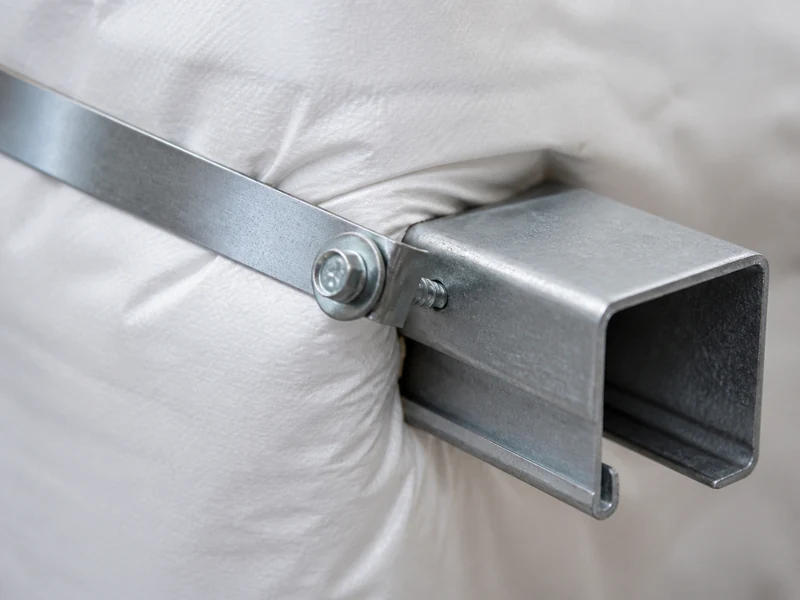

Le feuillard est la solution de référence pour les toitures et les systèmes à double couche à haute valeur R. Le feuillard en acier, généralement d'environ un pouce de large, est vissé aux pannes selon une grille d'environ 30 pouces avec de courtes vis autoperceuses à tête hexagonale, formant un filet sur lequel repose le rouleau isolant. Pour l'isolant en rouleau dans les murs à ossature poteaux ou de granges à poteaux, les installateurs utilisent souvent des sangles en polypropylène, à raison d'une sangle tous les quelques pieds, à chaque panne ou une panne sur deux. Le feuillard est perpendiculaire aux rouleaux d'isolant et comprime légèrement le profilé, maintenant le rouleau isolant à plat contre l'acier au lieu de le laisser s'affaisser entre les supports.
Clous à collerette et rondelles

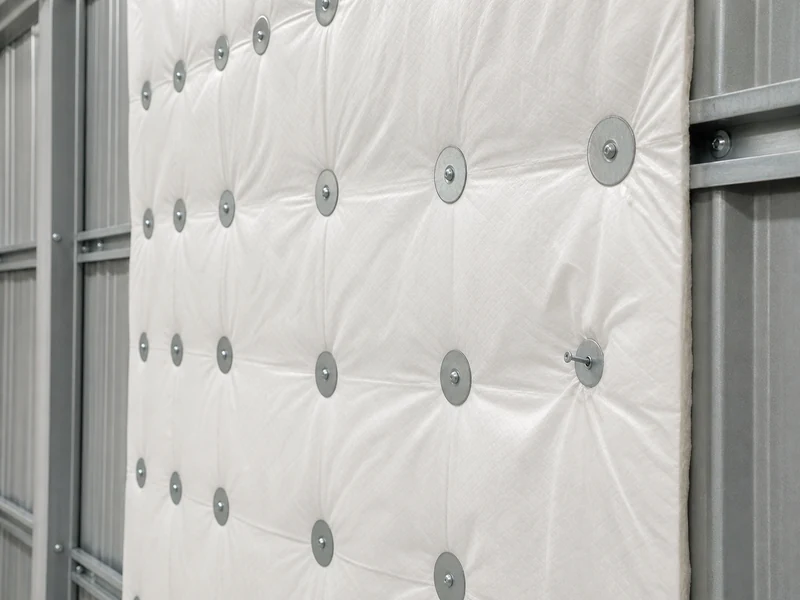

Les clous à collerette conviennent aux murs et aux plafonds où la pose de feuillards serait malaisée. Une embase autocollante adhère au bardage ou à une face structurelle, un picot perce l'isolant, et une rondelle glisse sur le picot pour serrer le rouleau isolant avant que la pointe ne soit coupée. Un espacement d'environ 16 pouces est courant, ce qui donne l'aspect capitonné que l'on voit sur de nombreux murs d'ateliers et de granges. Dans les zones de circulation ou de stockage, les picots coupés doivent être coiffés ou repliés pour que personne ne s'y blesse la main.
Supports de maintien pour l'isolant

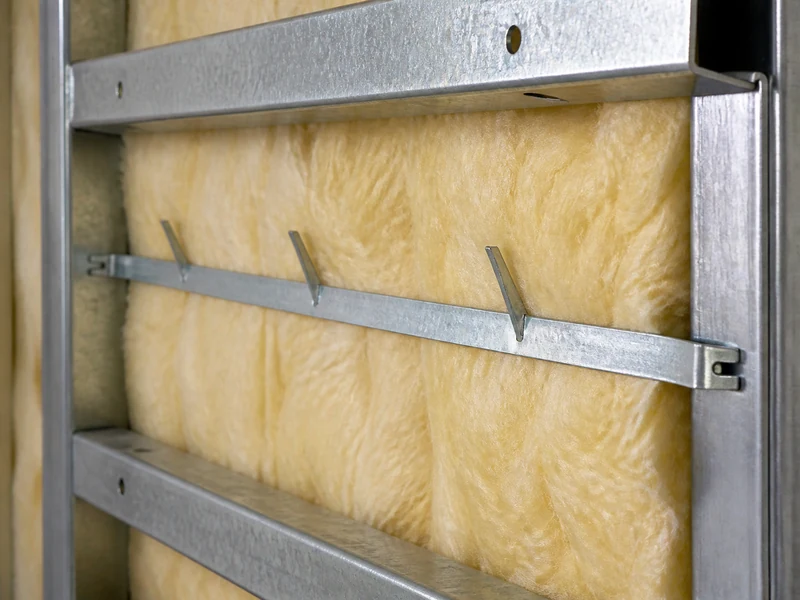

Les supports de maintien suspendent l'isolant à l'intérieur d'une cavité pour qu'il en occupe toute la profondeur et résiste à l'affaissement avec le temps. Un profil de maintien galvanisé, généralement d'environ 20 de calibre et d'un pouce de large, se fixe à l'ossature, et des griffes pliées retiennent les panneaux isolants non parementés entre les lisses. Ces profils sont livrés en longs rouleaux et coupés à longueur, souvent en tronçons de 36 ou 48 pouces, de sorte que l'espacement suit la cavité plutôt qu'une règle fixe. Les supports de maintien sont un choix fréquent pour les systèmes de murs à cavité remplie et pour les rénovations où l'isolant a commencé à s'affaisser.
Ruban d'étanchéité et scellement
Le ruban d'étanchéité n'est pas une fixation, mais il termine le travail commencé par les fixations en fermant le parement pour former un pare-vapeur continu. Utilisez un ruban à parement aluminium ou un ruban acrylique conçu pour les joints d'isolant, et non du ruban adhésif toilé ordinaire. Ce dernier repose sur un adhésif en caoutchouc qui se dégrade sous les écarts de température à l'intérieur d'un bâtiment métallique et a tendance à se décoller en une ou deux saisons, ouvrant les joints qu'il devait fermer. Là où une sangle traverse le parement, une bande de ruban de réparation sur la ligne de contact empêche ce croisement de devenir une fuite de vapeur.
Comment les fixations s'ancrent aux pannes et aux lisses
Presque toutes les fixations pour isolant aboutissent à une panne ou à une lisse, les éléments en acier horizontaux sur lesquels les vis, les griffes ou l'adhésif s'appuient en dernier ressort. Les vis autoperceuses, souvent appelées vis TEK, percent, filetent et se fixent en une seule passe dans l'acier à profilé en C ou en Z, sans avant-trou. Plus l'isolant est épais, plus les vis sont longues ; les toitures à double couche épaisses peuvent exiger des vis de plusieurs pouces de long pour atteindre l'acier plein à travers le rouleau isolant.
Le serrage est le point où les équipes perdent de la valeur R sans s'en apercevoir. Une vis de feuillard doit être serrée juste assez pour maintenir la sangle fermement, sans être vissée au point de marquer le profilé, car l'épaisseur perdue est une valeur isolante perdue sur cette ligne. La longueur de vis et l'espacement des feuillards ne sont pas universels ; ils dépendent du calibre des pannes et des lisses, du système d'isolant (simple ou double couche, parementé ou non parementé), de l'éventuel panneau de doublage intérieur, et de la présence ou non d'un rupteur thermique entre l'acier et la ligne de fixation. Comme KAFA fabrique ses propres pannes et lisses à profilé en C et en Z, le calibre et l'espacement sont connus avant l'arrivée de l'équipe d'isolation. Il est donc simple de définir la longueur de vis et l'espacement des feuillards en fonction de l'ossature réelle, au lieu de deviner sur le chantier.

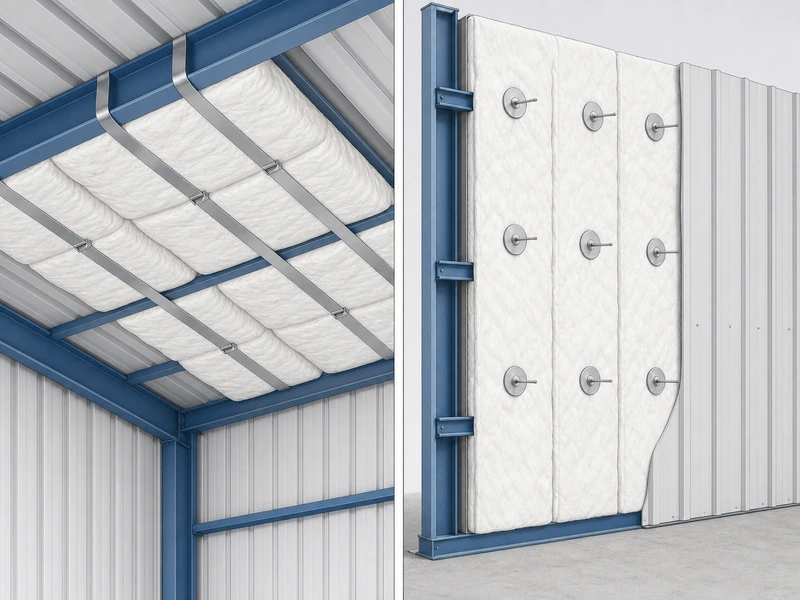

Adapter la méthode de fixation à l'application
La méthode de fixation découle de l'application : toiture ou mur, simple ou double couche, construction neuve ou rénovation, à peu près dans cet ordre. Une fois ces trois questions réglées, le matériel se choisit presque de lui-même.
| Application | Méthode courante | Pourquoi elle convient |
|---|---|---|
| Toiture, simple couche entre les pannes | Feuillard ou languettes de parement laminé | Maintient le rouleau isolant contre les pannes et résiste à l'affaissement |
| Toiture, double couche ou valeur R élevée | Grille de feuillards en acier avec profils de maintien | Reprend l'isolant laminé plus lourd et atteint une valeur R plus élevée |
| Murs | Clous à collerette et rondelles, ou supports de maintien | Préserve une face intérieure nette et remplit la cavité |
| Rénovation par-dessus un isolant affaissé | Supports de maintien ou ajout de feuillards | Soutient à nouveau le rouleau isolant sans déposer les bardages |
Les systèmes projetés font exception à tout cela. La mousse isolante projetée adhère directement au bardage et ne nécessite aucune fixation mécanique, ce qui explique que certaines rénovations écartent entièrement la question du matériel de fixation et que d'autres ne le peuvent pas. Pour la séquence complète dans laquelle s'inscrit la fixation, du choix des matériaux au parement, voyez comment isoler un bâtiment métallique de bout en bout.
Où la fixation de l'isolant échoue
La fixation de l'isolant échoue de manière prévisible, et l'écrasement du parement arrive en tête. Un serrage excessif d'un feuillard ou d'un clou comprime le rouleau isolant à chaque point de soutien, et chaque ligne comprimée est une bande de valeur R réduite sur toute la longueur du bâtiment. Le remède est la retenue de l'opérateur, pas une autre fixation.
Les joints non scellés sont la défaillance suivante. Un rouleau isolant peut être parfaitement soutenu et fuir quand même si les croisements sangle-parement et les recouvrements de parement ne sont pas rubanés, car l'air intérieur chaud transporte alors de l'humidité dans l'assemblage. C'est là que le système de fixation recoupe le pare-vapeur de bâtiment métallique, et il vaut mieux traiter les deux comme un seul détail plutôt que de les répartir entre corps de métier.
Trois autres problèmes reviennent assez souvent pour qu'on les anticipe. Le mauvais ruban, évoqué plus haut, ouvre les joints en moins d'un an. Le pont thermique est inévitable dans une certaine mesure, car chaque vis métallique conduit un peu de chaleur du côté chaud vers le côté froid. Un nombre raisonnable de fixations, avec des vis inoxydables ou revêtues aux endroits les plus exposés, limite cette perte. La corrosion est celle qui apparaît tard. En bord de mer ou en air très humide, la corrosion des fixations et leur desserrage progressif aux pannes sont les premiers points à vérifier sur un bâtiment ancien, et les vis à revêtement longue durée ou inoxydables tiennent bien mieux que les vis simplement zinguées.
[[id]]5602678[[/id]] AIST_STATUS: translated AIST_TEXT: Conclusion
Déterminez l'application avant le matériel. Confirmez toiture ou mur, simple ou double couche, neuf ou rénovation, et le choix des fixations découle en grande partie de ces réponses. Le feuillard et les languettes de parement laminé reprennent les rouleaux isolants de toiture, les clous à collerette et les supports de maintien traitent les murs et les cavités, et le ruban d'étanchéité réunit le parement en un seul pare-vapeur. Quelle que soit la fixation qui retient l'isolant, vissez-la juste assez pour qu'elle agrippe la panne ou la lisse sans écraser l'épaisseur, rubanez chaque croisement sangle-parement, et adaptez le revêtement des vis à l'humidité du bâtiment. Respectez ces trois points et l'isolant conservera la forme, et la valeur R, que vous avez spécifiées.
FAQ
Quelles fixations retiennent l'isolant dans un bâtiment métallique ?
Le feuillard, les clous à collerette avec rondelles et les supports de maintien retiennent l'isolant, tandis que le ruban d'étanchéité ferme le parement. Le feuillard et les languettes de parement laminé sont courants en toiture, où ils soutiennent le rouleau isolant contre les pannes ; les clous à collerette et les supports de maintien sont plus fréquents sur les murs et dans les cavités remplies. Le ruban ne reprend pas de charge, mais il fait partie du même système car il scelle le pare-vapeur que les fixations percent.
Quelles vis utilise-t-on pour fixer l'isolant d'un bâtiment métallique ?
Les vis autoperceuses, souvent appelées TEK screws, fixent le feuillard et les profils de maintien directement aux pannes et aux lisses en acier. Les versions courtes à tête hexagonale sont typiques pour le feuillard, et elles ne nécessitent pas d'avant-trou car leur pointe perce et filete en une seule passe. La longueur des vis augmente avec l'épaisseur de l'isolant : une toiture épaisse à double couche peut exiger des vis de plusieurs pouces de long pour atteindre l'acier plein.
À quelle distance doivent être espacés les feuillards d'isolation ?
Les feuillards d'isolation sont généralement posés selon une grille d'environ 30 pouces en toiture, ou une sangle à chaque panne ou une panne sur deux pour les systèmes à rouleau isolant. Les feuillards sont perpendiculaires aux rouleaux d'isolant afin de croiser et de soutenir chaque bande. Serrez chacun juste assez pour maintenir le rouleau isolant fermement, car une compression excessive sur la ligne de feuillard sacrifie de la valeur R.
Peut-on utiliser du ruban adhésif toilé sur les joints d'isolant d'un bâtiment métallique ?
Le ruban adhésif toilé ordinaire ne doit pas être utilisé sur les joints d'isolant d'un bâtiment métallique. Son adhésif en caoutchouc se dégrade sous les écarts de température du bâtiment et a tendance à se décoller en une ou deux saisons, rouvrant les joints et le pare-vapeur. Utilisez plutôt un ruban à parement aluminium ou un ruban acrylique conçu pour le parement d'isolant, et réparez les points où les sangles traversent le parement.
