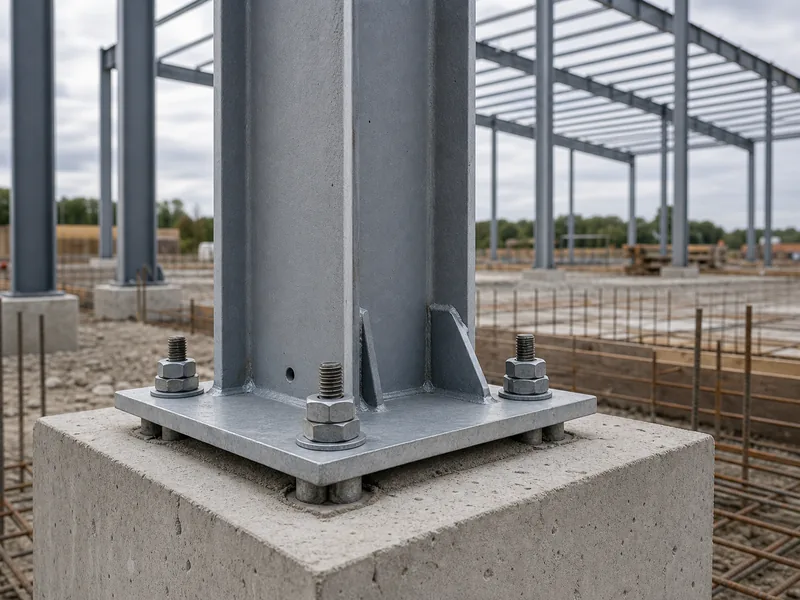

Les ancrages pour bâtiments métalliques se répartissent en deux groupes pratiques : les ancrages au sol adaptés à la surface sur laquelle repose le bâtiment, qu'il s'agisse de sol, de gravier, d'asphalte ou d'une dalle en béton, et les tiges d'ancrage coulées en place qui relient les poteaux en acier à une fondation en béton. Le choix dépend de ce sur quoi repose le bâtiment et de la force avec laquelle le vent tend à le soulever. Dans tous les cas, les normes imposent un minimum : l'OSHA exige que chaque poteau en acier soit retenu par au moins quatre tiges d'ancrage. Ce guide présente chaque type d'ancrage, le sol auquel il convient et les vérifications d'ingénierie qui empêchent une ossature de se déplacer une fois montée. Le dimensionnement de la fondation elle-même et de l'assemblage de la plaque de base constitue une étape d'ingénierie distincte, qui dépasse ce que le seul choix de l'ancrage permet de décider.
Rôle des ancrages de bâtiments métalliques et conséquences d'un mauvais choix
Le rôle d'un ancrage est de résister au soulèvement, cette force d'aspiration que le vent génère en s'écoulant au-dessus et autour d'un bâtiment, et d'empêcher la base de glisser latéralement. Sur un site exposé, cette charge ascendante peut solliciter une structure légère bien avant que tout autre élément ne cède ; sans ancrage solide, une ossature robuste peut donc malgré tout se déplacer ou se soulever. L'erreur qui piège les propriétaires est d'utiliser le mauvais ancrage pour la surface concernée. Des ancrages à expansion pour béton enfoncés dans l'asphalte s'écartent vers l'extérieur et fissurent la surface qu'ils sont censés saisir. De l'acier à béton enfoncé dans un sol nu tient bien dans les régions calmes, mais glisse sous un vent sérieux. En bord de mer ou en sol humide, les ancrages et fixations en acier ordinaire se corrodent d'abord aux assemblages ; c'est pourquoi la quincaillerie galvanisée est la norme à proximité de l'air salin. Adapter l'ancrage à la fois au sol et à l'exposition au vent est la première décision à prendre, et non une réflexion après coup.
Principaux types d'ancrages pour bâtiments métalliques selon le type de sol

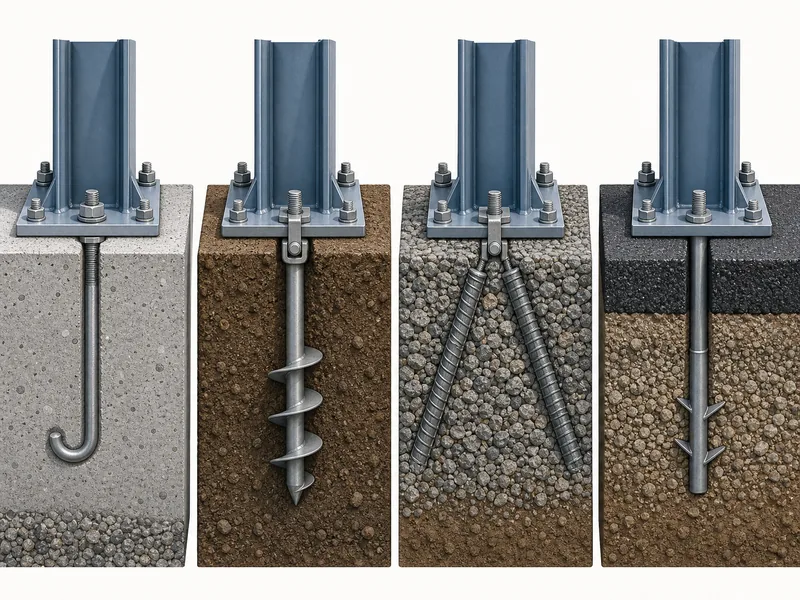

Quatre types d'ancrages couvrent la plupart des installations de bâtiments métalliques, chacun étant lié à une surface précise : les ancrages à béton pour les dalles, les ancrages à vis pour le sol, les ancrages en acier à béton pour le gravier ou le sol nu, et les ancrages pour asphalte pour les surfaces revêtues. Le tableau les classe selon la surface où ils tiennent le mieux et celle où ils échouent ; chaque type est détaillé ci-dessous.
| Type d'ancrage | Meilleure surface | Mode de tenue | À éviter sur |
|---|---|---|---|
| Ancrage à béton | Dalle en béton coulé | S'écarte ou s'accroche dans le béton durci | Asphalte ou sol meuble |
| Ancrage à vis (maison mobile) | Terre, sable, sol meuble | L'hélice se visse et résiste à l'arrachement | Roche massive ou revêtement |
| Ancrage en acier à béton | Gravier, sol nu | Tiges en acier enfoncées en biais | Sites à vents violents |
| Ancrage pour asphalte | Asphalte revêtu | Les barbes ou les filets assurent la prise sans fissurer | Béton ou sol meuble |
Ancrages pour dalles en béton
Les ancrages à béton sont l'option courante la plus résistante, car le béton durci offre à l'ancrage un support rigide dans lequel se verrouiller. Sur une dalle coulée, les installateurs posent soit des ancrages à expansion après coup (types à coin, qui s'écartent contre la paroi du trou, ou types à douille, qui s'expansent sur leur longueur), soit des tiges coulées en place pendant que la dalle était encore fraîche. Les tiges d'ancrage à crochet en J et en L comportent une extrémité pliée qui résiste physiquement à l'arrachement, ce qui explique qu'elles soient devenues la solution par défaut pour les ossatures montées sur dalle. Pour les constructions lourdes ou permanentes, certaines installations passent à des ancrages de semelle en béton, où la tige est scellée dans une fondation coulée plus profonde plutôt que dans une dalle mince. Toute structure supportant une charge réelle est généralement conçue autour d'un ancrage de dalle, quel qu'il soit.
Ancrages à vis (maison mobile) pour sol
Les ancrages à vis conviennent aux bâtiments métalliques posés directement sur de la terre ou du sable, là où il n'y a pas de dalle pour les boulonner. Ils fonctionnent comme une vis surdimensionnée : une large hélice à leur extrémité s'enfonce profondément dans le sol et résiste à l'arrachement vers le haut provoqué par le vent, selon le même principe que les dispositifs d'ancrage des maisons mobiles. L'hélice est la partie active : plus elle mobilise de sol, plus elle reprend de soulèvement ; c'est donc sur un sol meuble ou sableux, où un pieu droit échouerait, que les ancrages à vis donnent le meilleur résultat. Ils conviennent mal à la roche ou au revêtement, dans lesquels l'hélice ne peut pas mordre.
Ancrages en acier à béton pour gravier et sol nu
Les ancrages en acier à béton sont la méthode la plus simple et la moins coûteuse pour fixer une structure légère. Il s'agit de longueurs d'acier d'armature enfoncées en biais à travers le rail de base dans du gravier ou un sol compacté, en se croisant pour résister aux mouvements. Comme ils reposent sur le frottement avec un matériau meuble plutôt que sur un verrouillage mécanique, ils conviennent aux sites peu ventés et aux bâtiments légers tels que les abris de voiture et les petits abris, mais pas à ce qui est exposé à des rafales de tempête. Lorsqu'une carte des vents ou un code local exige une résistance au soulèvement certifiée, l'acier à béton n'est généralement pas qualifié.
Ancrages pour asphalte pour surfaces revêtues
Les ancrages pour asphalte fixent un bâtiment sur une aire revêtue sans couler de béton neuf. Vendus comme ancrages à enfoncer à barbes ou ancrages à enfoncer en croix, ils utilisent des filets grossiers ou des barbes inclinées, comme un hameçon, qui agrippent l'asphalte à mesure que l'ancrage s'enfonce. Les barbes tiennent sans la force de coin vers l'extérieur qui fracturerait la surface, raison exacte pour laquelle un ancrage à expansion pour béton ne peut jamais les remplacer ici. L'asphalte adhère moins fermement qu'une dalle en béton ; l'exposition au vent fixe donc toujours le plafond pratique de ce qu'il peut reprendre.
Tiges d'ancrage coulées en place pour poteaux de bâtiments en acier

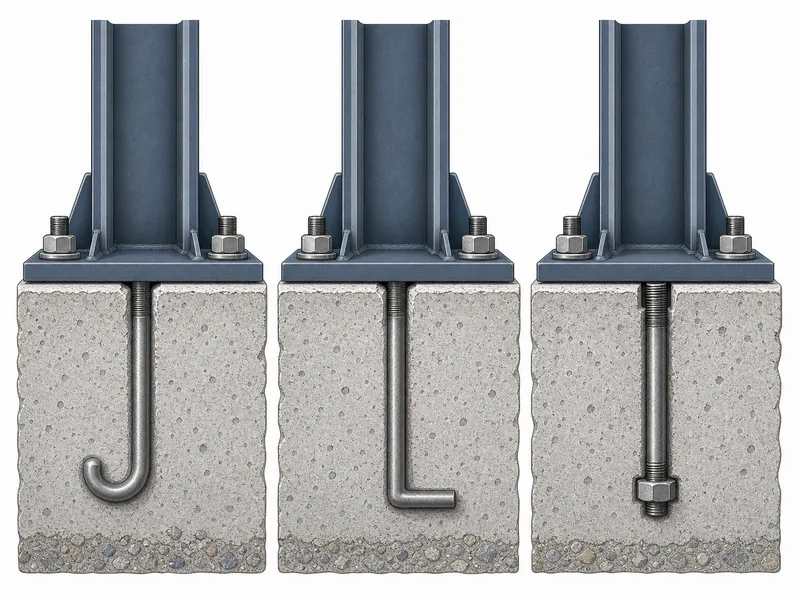

Les bâtiments en acier calculés recourent rarement à des ancrages enfoncés ou posés après coup aux poteaux ; ils utilisent des tiges d'ancrage coulées en place, noyées dans la fondation avant que le béton ne durcisse. Ces tiges positionnent, mettent de niveau et maintiennent les plaques de base des poteaux et, comme les autres composants d'un bâtiment métallique, chacune est spécifiée sur les plans plutôt que choisie sur une étagère. Trois formes apparaissent : les tiges en J et en L, qui s'accrochent dans le béton, et les tiges d'ancrage à tête, une tige droite munie d'un écrou hexagonal épais en haut et en bas. Les tiges à tête sont devenues le choix privilégié, car les tiges à crochet peuvent se redresser et s'arracher sous un fort soulèvement. L'American Institute of Steel Construction (AISC) déconseille les tiges en L et en J là où une traction calculée existe.
La nuance d'acier de la tige compte autant que sa forme. La plupart des tiges d'ancrage structurelles sont fabriquées selon l'ASTM F1554, qui définit trois nuances, 36, 55 et 105, nommées d'après leur limite d'élasticité en ksi. Une nuance plus élevée reprend plus de charge pour un même diamètre, et les fabricants codent les extrémités par couleur (nuance 36 en bleu, nuance 55 en jaune, nuance 105 en rouge) pour que la bonne barre arrive à la bonne semelle. La profondeur d'encastrement, le diamètre et la distance au bord ne sont pas des valeurs empiriques : ils découlent de la traction calculée, de la résistance du béton et de la proximité de la tige par rapport au bord de la dalle ; ils proviennent donc des plans de structure et non d'un tableau générique. Les ancrages posés après coup gardent leur place pour les rénovations et les équipements ajoutés ultérieurement. Mais pour une ossature neuve, la tige coulée en place est ce autour de quoi la fondation du bâtiment métallique est coulée, et une dalle en béton pour bâtiment en acier est dimensionnée pour reprendre ces charges.
Nombre d'ancrages nécessaires pour un bâtiment métallique et leur emplacement
Le code impose un minimum strict en quantité : selon les règles de montage de charpente métallique de l'OSHA, chaque poteau doit être ancré par au moins quatre tiges d'ancrage. Cette règle des quatre tiges de l'OSHA 1926.755 existe pour la stabilité pendant le montage, et pas seulement en service final : un poteau fixé par moins de tiges peut basculer avant que l'ossature ne soit contreventée et bardée. Au-delà de ce minimum, le nombre et la disposition suivent la trame des poteaux et la dimension des plaques de base indiquées sur les plans, chaque groupe de tiges étant espacé pour correspondre à sa plaque. La distance au bord est une vérification à part entière : une tige placée trop près du bord du béton peut détacher un cône de matériau au lieu de tenir ; l'espacement jusqu'au bord de la dalle est donc vérifié, et non supposé. Les bâtiments légers ancrés au sol suivent la même logique sans tiges : davantage d'ancrages, correctement espacés, répartissent le soulèvement sur toute la base.
Plans d'implantation des tiges d'ancrage et alignement au montage

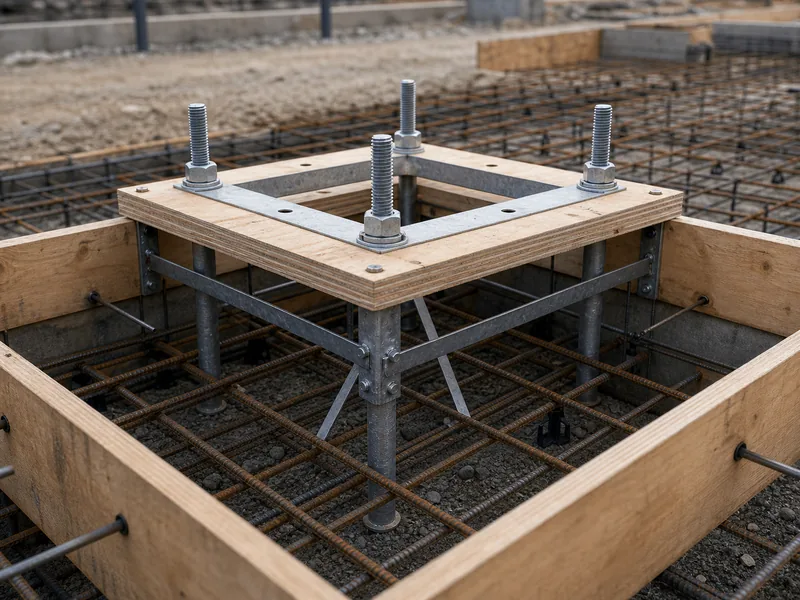

Le plan d'implantation est le dessin qui indique à l'équipe de fondation l'emplacement exact de chaque tige d'ancrage avant que l'acier n'arrive sur le site. Les tiges sont coulées en groupes maintenus par un gabarit en contreplaqué ou en acier, qui garde chaque groupe d'équerre et au bon espacement pendant que le béton prend. La tolérance de position est faible et sans indulgence. Les tiges placées hors des limites du cahier des charges du projet, ou du Code of Standard Practice de l'AISC (qui exige de relever la position des tiges telles qu'installées avant l'expédition de l'acier), doivent être corrigées plutôt que forcées en place. Lorsque des tiges sont effectivement mal positionnées, les corrections habituelles sont des tiges de remplacement scellées à l'époxy, des manchons ou des rallonges soudées pour les tiges trop courtes, et le découpage avec refiletage pour les tiges trop longues. Le béton doit aussi atteindre une résistance suffisante avant que les poteaux ne chargent les tiges ; le coulage est donc programmé bien avant le montage du bâtiment métallique, et non la veille.

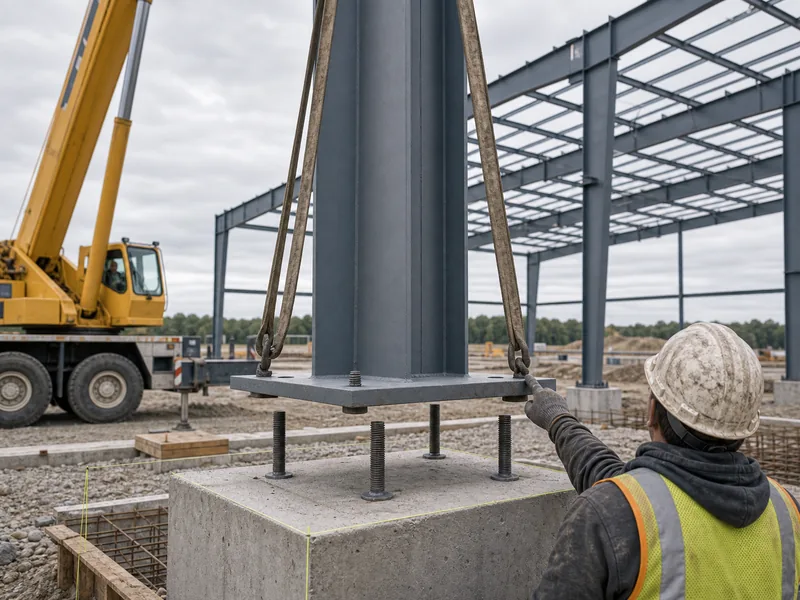

Comme l'implantation des ancrages est figée dans le béton, c'est la seule partie du travail qui ne peut être modifiée sur site sans coût réel. KAFA fournit le plan d'implantation des tiges d'ancrage avec le dossier structurel, afin que l'entrepreneur de fondation et l'équipe de montage travaillent à partir des mêmes axes de poteaux et des mêmes détails de raccordements de structure métallique. Cet alignement permet aux plaques de base de se poser sur leurs tiges du premier coup, au lieu d'imposer des réparations sur le terrain alors que l'acier est déjà suspendu.
Choisir le bon ancrage pour votre bâtiment métallique
Le choix se résout dans un ordre fixe : d'abord le sol, puis le vent, puis l'ancrage. Commencez par ce sur quoi le bâtiment reposera : une dalle coulée oriente vers des ancrages à béton coulés en place ou posés après coup, un sol vers des ancrages à vis, du gravier vers de l'acier à béton, et de l'asphalte vers des ancrages à barbes. Ajoutez ensuite l'exposition au vent, car un site à fort soulèvement exclut l'acier à béton et pousse même les ouvrages sur dalle vers des tiges à tête correctement encastrées. Pour une ossature en acier calculée, les plans de structure fixent le reste (nuance, diamètre, encastrement et minimum de quatre tiges), et le plan d'implantation maintient l'alignement tout au long du montage. Décidez tout cela avant de couler la fondation, et les ancrages cessent d'être un problème de chantier. Si vous souhaitez faire vérifier l'implantation des ancrages par rapport à votre fondation et à la charge de vent avant la pose de la dalle, vous pouvez demander un devis et faire examiner d'abord le dossier structurel.
FAQ
Combien d'ancrages faut-il pour un bâtiment métallique ?
Au moins quatre par poteau pour les bâtiments en acier calculés, car la norme de montage de charpente métallique de l'OSHA fixe quatre tiges d'ancrage comme minimum pour la stabilité des poteaux. Les structures légères ancrées au sol, comme les abris de voiture, utilisent plutôt des ancrages à chaque raccordement de rail de base, leur nombre augmentant sur les sites plus ventés. Le nombre exact découle des plans calculés, et non d'une règle empirique unique.
Peut-on ancrer un bâtiment métallique sur de l'asphalte ?
Oui, mais uniquement avec des ancrages conçus pour l'asphalte. Les ancrages pour asphalte à barbes ou filetés agrippent le revêtement sans le fissurer, tandis que les ancrages à expansion pour béton ne doivent jamais être substitués, car leur force vers l'extérieur fissure la surface. Comme l'asphalte tient moins qu'une dalle en béton, un site à vents violents peut malgré tout exiger une dalle.
Faut-il une dalle en béton pour ancrer un bâtiment en acier ?
Non, une dalle n'est pas strictement nécessaire, mais elle offre l'ancrage le plus solide. Les ancrages à vis, en acier à béton et pour asphalte fixent tous un bâtiment sur la surface appropriée sans dalle. Pour les structures lourdes ou soumises à des vents violents, une fondation en béton avec des tiges d'ancrage coulées en place est la solution la plus fiable ; c'est pourquoi les ossatures calculées sont généralement conçues autour d'une telle fondation.
Quel est le meilleur ancrage pour les zones à vents violents ?
Les ancrages à béton coulés en place ou correctement encastrés tiennent le mieux là où le soulèvement dû au vent est élevé. Les tiges d'ancrage à tête scellées dans une dalle ou une semelle résistent bien mieux à l'arrachement que les tiges à crochet ou l'acier à béton enfoncé, qui peuvent se redresser ou glisser sous charge. L'ancrage doit tout de même être dimensionné pour le soulèvement calculé ; sa nuance et son encastrement découlent donc de la conception structurelle.
Quelle nuance de tige d'ancrage utilisent les poteaux de bâtiments en acier ?
La plupart utilisent des tiges d'ancrage ASTM F1554 de nuance 36, 55 ou 105, choisies selon la charge transmise par chaque poteau. La nuance 36 convient aux poteaux courants reprenant la gravité, tandis que les nuances supérieures ne sont spécifiées que là où la traction calculée l'exige. L'ingénieur fixe la nuance sur les plans ; ce n'est donc pas un choix de chantier.
