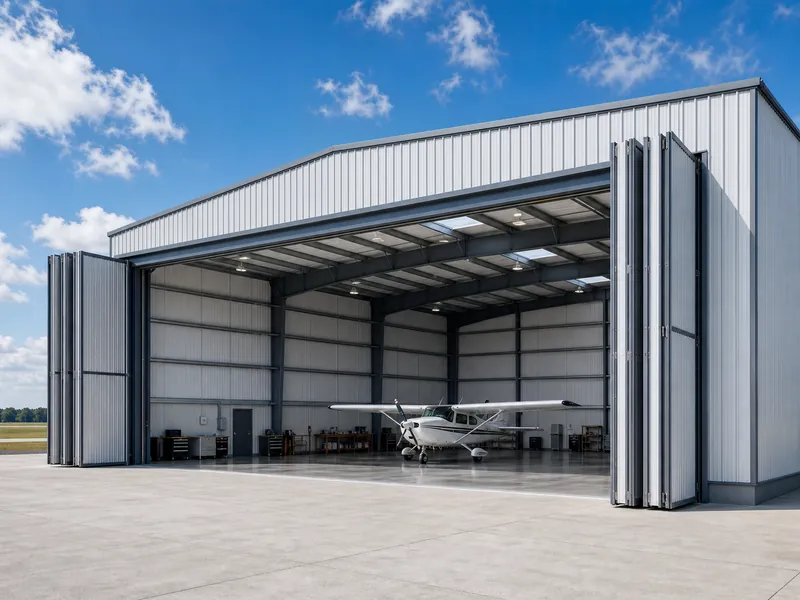

La construcción de hangares para aviones suele fallar de algunas maneras previsibles y costosas. Las tres clásicas: una losa vertida antes de que se hayan definido las cargas de reacción de la puerta, una luz libre dimensionada según el cuerpo de la aeronave en lugar de la envergadura más el margen para el alerón y el remolque, o —en sitios que activan una revisión del espacio aéreo por parte de la FAA— un paquete de acero ordenado antes de que dicha revisión sea aprobada. Ninguna de estas situaciones aparece en el folleto, y todas son más baratas de prevenir que de corregir. Esta guía acompaña la construcción siguiendo su secuencia real —estructura, puertas, cimentación, normativas, costos y orden de ejecución—, para que las decisiones tomadas temprano sean las correctas. No recalcula cada opción línea por línea; para ello, la sección de costos más abajo señala un desglose dedicado.
El armazón de acero de vano libre

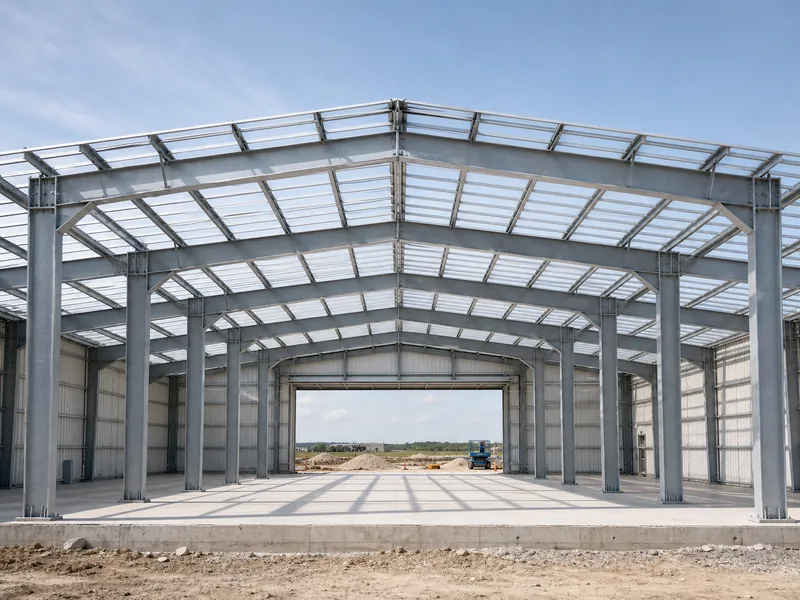

Un hangar es un problema de luz libre antes que cualquier otra cosa: el edificio debe cubrir la aeronave sin columnas interiores que obstaculicen el paso, y este único requisito determina el sistema estructural. El acero pre‑diseñado con armazón rígido domina la construcción de hangares porque ofrece amplias bahías libres de columnas a un costo menor y con una erección más rápida que la madera o el hormigón para la misma luz. El armazón se dimensiona según la apertura que necesita la aeronave, no según el cuerpo de la aeronave: mide la envergadura máxima, suma el margen para las puntas de las alas y el espacio para el remolque, y deja que la altura del alerón determine la altura de la puerta. Si se invierte este orden, el avión quedará ajustado al suelo pero no a la puerta.
Las luces varían según la misión. Los aviones monomotores de pistón suelen sentirse cómodos en luces libres de aproximadamente 40 a 60 pies, los bimotores entre 60 y 80 pies, y los jets corporativos a menudo necesitan 80 a 120 pies o más, mientras que los hangares multi‑aeronave pueden superar los 150 pies. Estos rangos derivan de la geometría de las aeronaves, así que compárelos con el número de cola específico de su avión en lugar de considerarlos como una especificación estándar. KAFA fabrica estos elementos como estructuras rígidas pesadas en su línea interna de vigas H, que permite la producción coordinada de los componentes de la estructura rígida para grandes luces. Hangar de aviones de acero Se requiere una vez que las cargas de la puerta descansan sobre el extremo del armazón. La lógica estructural es similar a la de otras aperturas largas, y edificios de vanos libres abarcan las mismas compensaciones entre luz, altura de alero y peso de la estructura.
Puertas de hangar y las cargas que añaden

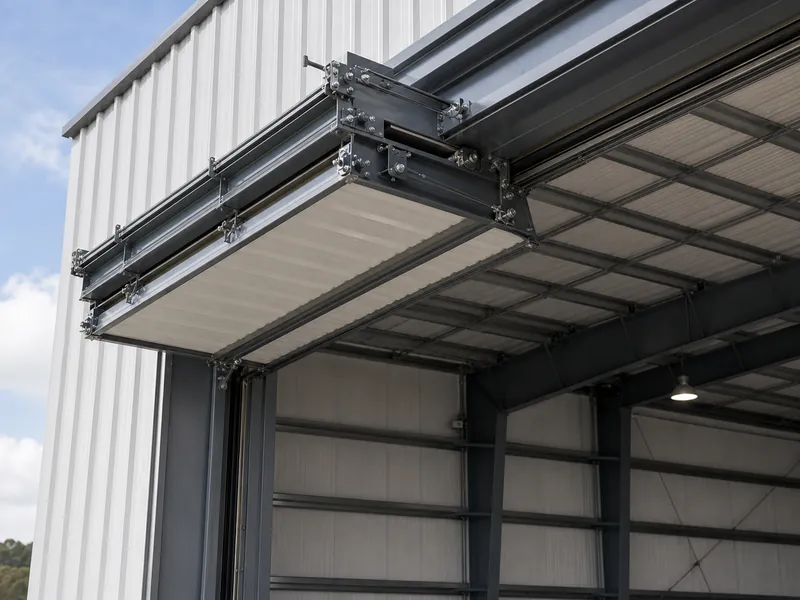

La puerta del hangar es el componente individual más caro y el que condiciona el diseño del resto de la estructura. Tres tipos de puertas abarcan la mayoría de los proyectos: puertas plegables que se recogen contra el dintel, puertas correderas horizontales que se deslizan a lo largo de las paredes laterales, y puertas hidráulicas de una sola pieza que giran toda la abertura sobre bisagras. Cada tipo carga al armazón de manera diferente. Una puerta plegable descarga su peso muerto y la carga del viento sobre el dintel y las columnas finales del armazón. Una puerta hidráulica concentra esa carga en la parte superior del armazón. Las puertas correderas la distribuyen entre las vigas reforzadas y los rieles a lo largo de las paredes.
El viento es el factor oculto que impulsa el diseño. Una puerta de 100 pies actúa como una vela, y el armazón, los pernos de anclaje y las placas base deben soportar esa carga lateral y transmitirla a la cimentación. Dado que el ancho de la abertura y la altura del alero quedan fijados aquí y luego influyen en el diseño del armazón, la puerta se especifica antes de ordenar el acero, en lugar de elegirse posteriormente para adaptarse a un armazón ya detallado.
Cimentación y losa construidas para la puerta

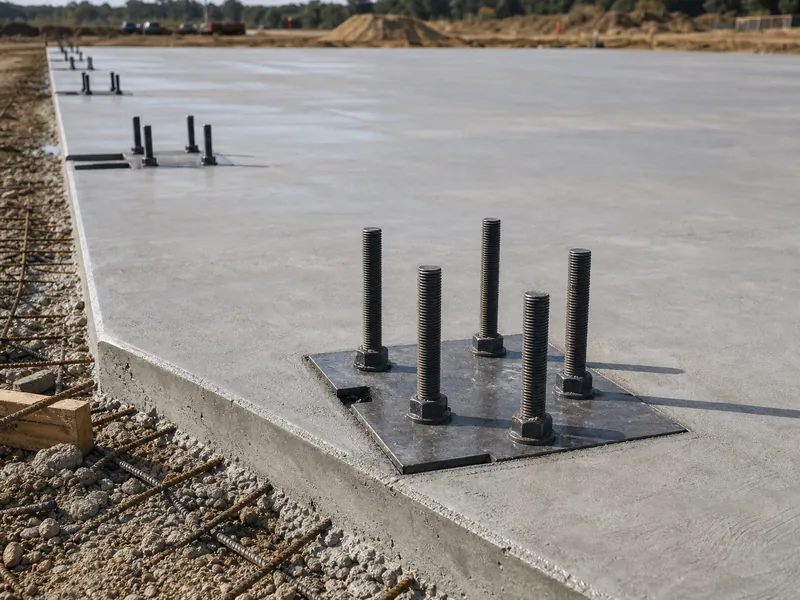

Los cimientos cumplen dos funciones simultáneamente: sostienen la edificación y garantizan el funcionamiento de la puerta; esta última tarea es donde las losas de hangar se diferencian de las convencionales. cimentación del edificio de acero Trabajo. Una losa homologada para aeronaves debe soportar cargas puntuales provenientes de gatos, remolcadores y tren de nariz, mantener la planicidad necesaria para el sello inferior y el riel de la puerta, y absorber las cargas de reacción concentradas en los marcos y las columnas extremas. La elevación y la alineación deben ser precisas, pues una puerta que se atasca o presenta fugas suele deberse a una losa que estuvo ligeramente desalineada durante la apertura.
Esta es la clásica trampa de las reformas. Una losa vertida antes de que se hayan definido las reacciones de la puerta y las elevaciones es la causa habitual por la que un hangar terminado requiere cortar y volver a verter el hormigón. El suelo también influye en los detalles: la profundidad de las heladas, la capacidad portante y las arcillas expansivas modifican las cimentaciones y, con ellas, el cronograma. Una losa reforzada y homologada para aeronaves suele costar más por pie cuadrado que un simple piso de almacén, por lo que debe incluirse en el presupuesto como partida independiente, en lugar de integrarse en una asignación genérica para “losa”.
Códigos, espacio aéreo y protección contra incendios
Tres autoridades distintas firman la aprobación de un hangar, pero no coordinan entre sí. El aeropuerto y la FAA, el departamento local de construcción y el código de prevención de incendios cada uno aprueban el proyecto según sus propias condiciones; por ello, el orden en que se satisfacen estas autoridades resulta tan importante como los requisitos mismos.
El espacio aéreo puede ser prioritario. Una estructura cercana a un aeropuerto activo puede requerir una revisión del espacio aéreo, y el proceso de Evaluación de Obstrucciones de la FAA utiliza el Formulario 7460-1, “Notificación de Propuesta de Construcción o Alteración”, para determinar si una edificación afecta el espacio aéreo navegable. Cuando aplica, la decisión puede limitar la altura de su alero o de la puerta, así que verifique si el Formulario 7460-1 es necesario antes de finalizar el armazón. Posteriormente, el departamento de construcción sigue el Código Internacional de Edificaciones, tomando las cargas estructurales de ASCE 7 —viento, nieve y sismos—, que para un hangar alto y abierto resultan nada rutinarias.
La protección contra incendios puede modificar el presupuesto de un hangar en etapas avanzadas del diseño, pues la clase de supresión se determina según la geometría del edificio y no según las preferencias del propietario. La NFPA 409, Norma para Hangares de Aeronaves, clasifica los hangares en Grupos I a IV según la altura de la puerta y los umbrales de área de fuego única, y el grupo define cómo debe protegerse el edificio. Una puerta principal alta sobre una gran área de fuego única puede elevar el hangar hacia el grupo más exigente, que podría requerir un sistema de supresión por espuma en lugar de rociadores convencionales. Esta decisión debe tomarse en la primera reunión de diseño, no mediante una modificación posterior, así que trabaje con el grupo de protección contra incendios y el protección contra incendios en edificios de acero abordar lo suficientemente temprano como para no tener que rehacer la estructura posteriormente.
Costos de construcción de un hangar para aviones
Los hangares de aviación general suelen cotizarse en dos rangos muy diferentes, según el grado de acabado. Un paquete básico de estructura de acero desnuda suele costar entre 15 y 25 dólares por pie cuadrado, mientras que un hangar terminado llave en mano, con puertas, losa y servicios, ronda los 60 a 120 dólares por pie cuadrado. Para un hangar de 15,000 pies cuadrados, ese rango llave en mano equivale aproximadamente a entre 900,000 y 1.8 millones de dólares. Esta variación responde a cuatro factores: el sistema de puertas, la losa, los trabajos de sitio y el nivel de acabado.
Es útil saber qué incluye y qué no suele incluir una cifra por pie cuadrado:
- Por lo general, dentro de un esqueleto numérico: el armazón rígido de acero, las correas y tirantes, así como el revestimiento del techo y las paredes.
- Por lo general, se facturan por separado: el sistema de puertas, la losa y los cimientos, la nivelación del terreno, los servicios públicos, el aislamiento, el sistema de supresión de incendios, los permisos y cualquier trámite requerido ante la FAA.
- Lo que eleva el costo: puertas altas, luces libres extensas, suelos débiles o inclinados, sitios reducidos y cualquier sistema de espuma exigido por normativas.
Las instalaciones especializadas se sitúan muy por encima de estos rangos: un hangar de mantenimiento con control climático o un condominio-hangar incorporan acabados y sistemas que una estructura destinada únicamente al almacenamiento jamás podría ofrecer. Considere estas cifras como bandas comunes de planificación, más que como cotizaciones exactas. Tanto en construcciones con kit completo como en aquellas con acabados de alto nivel, el rango total suele ser aún mayor, y el costo de construir un hangar guía los precios de cada elemento según el tamaño y el nivel de acabado.
Secuenciación de la construcción para evitar retrabajos
El orden de ejecución es clave para que los proyectos de hangar ahorren o pierdan dinero, pues un conjunto de decisiones debe resolverse antes de que otras puedan iniciarse de manera segura. Si se realizan fuera de secuencia, el retrabajo recaerá sobre los dos elementos más costosos: la losa y el acero.
- Obtener los permisos correspondientes y realizar cualquier revisión del espacio aéreo requerida. Confirmar la zonificación y los términos del arrendamiento del terreno del aeropuerto, y verificar si corresponde presentar el Formulario 7460-1 de la FAA, antes de finalizar el diseño.
- Bloquear el sistema de puertas y la luz libre. Ambos determinan las cargas sobre el armazón, por lo que no pueden dejarse abiertos.
- Diseñar el armazón y los cimientos como un paquete integral, y luego preparar y nivelar el terreno.
- Verter la losa hasta alcanzar la elevación y la planicidad requeridas para la puerta, y no según una tolerancia genérica del suelo.

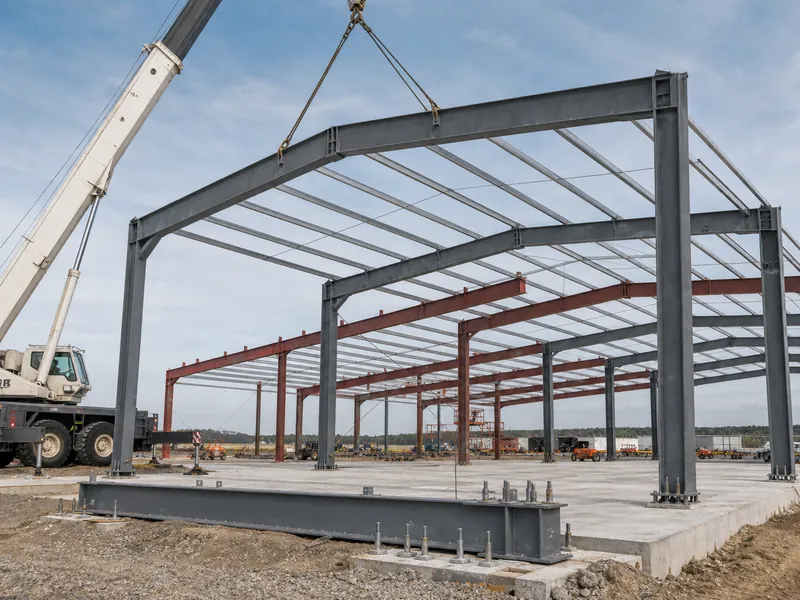

- Erigir el acero: pernos de anclaje, placas base, pórticos rígidos, correas y tirantes.
- Cerrar la envolvente y colgar la puerta, luego realizar la puesta en servicio de la puerta antes del acondicionamiento interior.
Los sistemas y cualquier control climático se instalan una vez cerrada la envolvente; un edificio metálico aislado La envolvente, así como los trabajos eléctricos, de iluminación y de supresión de incendios, se llevan a cabo después de que el techo y las paredes queden herméticos. El hilo conductor de cada etapa es el mismo: el sistema de puertas y cualquier determinación necesaria del espacio aéreo deben resolverse antes de ordenar el paquete estructural.
Conclusión
La construcción de un hangar premia a quien resuelva la cuestión de la puerta desde el principio —y, en sitios próximos a aeropuertos, también la revisión del espacio aéreo asociada. Estas decisiones definen la luz libre, establecen las cargas del armazón y fijan la elevación de la losa; asegúrese de tomarlas antes de que alguien ordene el acero o vierta el hormigón, para evitar costosas rectificaciones posteriores. Considere estas bandas de costos como cifras de planificación y confírmelas contra su propio sistema de puertas, el informe del suelo y el grupo de protección contra incendios de la NFPA 409 antes de comprometer un presupuesto. Como el armazón debe soportar cualquier puerta que se instale, el acero y la puerta se diseñan mejor como un único paquete desde el inicio. Esta combinación es la que KAFA diseña y fabrica internamente —y el punto donde tiene sentido Obtenga un presupuesto gratuito contra su aeronave real y el sitio.
Preguntas frecuentes
¿Cuánto tiempo lleva construir un hangar para aviones?
Un hangar de acero pre‑diseñado suele tardar unos meses desde la cimentación hasta la puesta en servicio, pero el plazo depende principalmente de los permisos y del tiempo de entrega de la puerta, no del propio acero. El armazón en sí se levanta en semanas; los permisos, la posible revisión del espacio aéreo por parte de la FAA y un conjunto de puertas personalizado son los factores que más prolongan el proceso. Presentar las autorizaciones y ordenar la puerta con antelación evita que la construcción quede a la espera de la estructura.
¿Necesito la aprobación de la FAA para construir un hangar?
Una revisión del espacio aéreo por parte de la FAA solo es necesaria cuando una estructura cercana a un aeropuerto podría afectar el espacio aéreo navegable; no es obligatoria para todos los hangares. El proceso de Evaluación de Obstrucciones (Formulario 7460-1) determina esta situación y, cuando aplica, el resultado puede limitar la altura de su alero o de la puerta. Verificar si este procedimiento es necesario desde el principio evita que una decisión tardía obligue a rediseñar el armazón.
¿Es el acero el material adecuado para un hangar?
El acero suele imponerse en la mayoría de los proyectos de hangares, no solo por su precio, sino también por su capacidad de cubrir grandes luces sin columnas. Las amplias aberturas libres de columnas son difíciles de lograr de manera económica en madera o hormigón para las luces requeridas por las aeronaves, mientras que el acero permite una construcción más rápida. La madera puede ser adecuada para pequeños hangares privados, y el hormigón prefabricado se utiliza en grandes proyectos institucionales, a menudo combinado con una cubierta de acero para mantener la luz libre.
¿Qué tamaño de hangar necesito para mi aeronave?
Dimensione el hangar según la apertura de la puerta, no según el suelo. El ancho se determina sumando la envergadura máxima más el margen para las puntas de las alas y el espacio de remolque, mientras que la altura del alerón —no el fuselaje— establece la altura de la puerta. Un avión monomotor de pistón suele caber cómodamente en una luz libre de 40 a 60 pies, y los jets corporativos a menudo requieren entre 80 y 120 pies; sin embargo, la medida decisiva son las dimensiones publicadas de su propia aeronave.
¿Qué eleva más los costos de un hangar?
El sistema de puertas y la losa consumen más del presupuesto de un hangar que el propio armazón. Una puerta alta y ancha, junto con una losa homologada para aeronaves y perfectamente nivelada, son las principales causas de sobrecostos en proyectos de aviación general, seguidos por los trabajos de obra en el terreno y cualquier sistema de supresión por espuma conforme a la NFPA 409. El paquete de acero desnudo rara vez resulta ser el aspecto que sorprende al propietario.
Lecturas adicionales
- NFPA 409, Norma sobre hangares para aeronaves — Asociación Nacional de Protección contra Incendios. Define los Grupos de hangares (I–IV) y los requisitos de supresión de incendios derivados de la altura de la puerta y el área de incendio del hangar; utilícelo para confirmar si su proyecto necesita un sistema de espuma.
- Evaluación de obstrucciones de la FAA / Formulario 7460-1 — Administración Federal de Aviación. Proceso de revisión del espacio aéreo para construir cerca de un aeropuerto; comience aquí para verificar si la altura de su hangar requiere un Aviso de Propuesta de Construcción antes de finalizar el armazón.
- Guía de diseño de hangares de aviación — Guía de Diseño de Edificios Complejos, Instituto Nacional de Ciencias de la Construcción. Reúne los tipos de hangares, la estructura de luz libre y el marco normativo (NFPA 409, IBC, FAA) para la planificación en la etapa de diseño.
