La mayoría de los edificios de acero se envían con una inclinación del tejado entre 1:12 y 4:12, y una pendiente baja de 1:12 es el valor predeterminado habitual de fábrica. Sin embargo, la inclinación real que puede adoptarse depende de dos factores externos a las preferencias personales. El panel del tejado establece un límite mínimo rígido por debajo del cual el sistema presenta fugas; el clima determina cuánta pendiente adicional se necesita para evacuar lluvia y nieve. Los mínimos de los paneles oscilan entre aproximadamente un cuarto de pulgada de ascenso por pie para juntas verticales selladas y hasta 3:12 para paneles con sujetadores expuestos, y un sitio húmedo o nevado eleva aún más la inclinación operativa. Así, la inclinación adecuada surge de su panel y de su clima, no de un número de catálogo, y esta guía analiza ambos aspectos.
Qué significa la pendiente de la cubierta en un edificio de acero
La inclinación del tejado es la relación entre el ascenso vertical y el recorrido horizontal, expresada como el ascenso en pulgadas sobre un recorrido fijo de 12 pulgadas. Una inclinación de 4:12 sube 4 pulgadas por cada 12 pulgadas que avanza horizontalmente, lo que equivale aproximadamente a una pendiente de 18 grados; mientras que una inclinación de 1:12 solo sube una pulgada en ese mismo pie y se percibe casi plana a simple vista. El número “12” nunca cambia, por lo que el primer número por sí solo indica cuán empinado es el tejado.

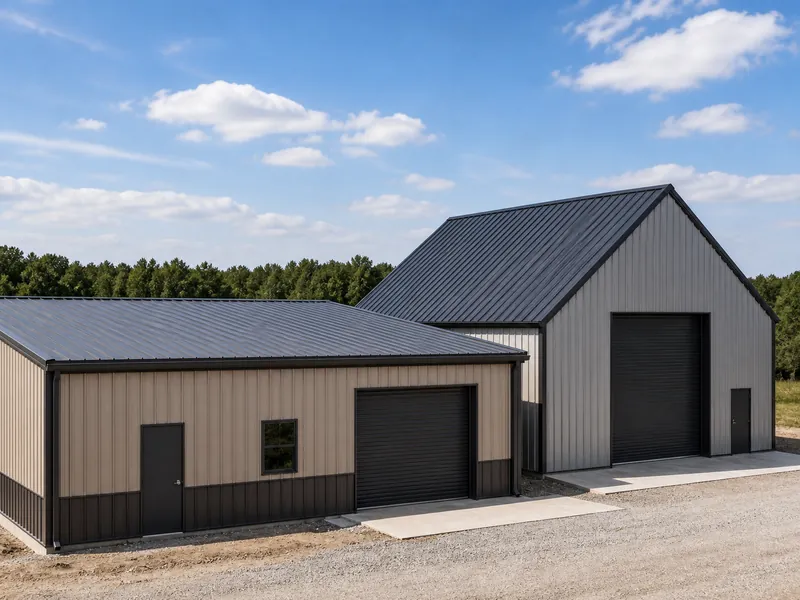

Esa única relación influye en mucho más que la apariencia. Determina la rapidez con la que el agua y la nieve abandonan el tejado, qué paneles están permitidos, cuánto acero para chapas y estructuras consume el edificio y cuánto espacio útil se obtiene bajo la cumbrera. En el sector, todo lo que esté en o por debajo de 3:12 se considera un tejado de baja pendiente, mientras que lo más empinado se clasifica como de alta pendiente. Esta división no es meramente estética: los códigos de construcción y las garantías de los paneles modifican sus requisitos justo en torno a este umbral.
Rango estándar de pendientes de cubierta para edificios de acero
Los kits estándar de edificios de acero presentan una pendiente de techo de 1:12 a 4:12, siendo 1:12 la opción predeterminada más común en los marcos pre‑diseñados. Una pendiente de 1:12 utiliza la menor cantidad de acero para el techo y las vigas más cortas, por lo que resulta la más económica de fabricar y la más fácil de calentar y enfriar. Esta economía explica por qué predomina en almacenes, talleres y otros grandes Edificios industriales prefabricados, donde el área útil cerrada importa más que la altura de la cumbrera. Una pendiente de 2:12 es el siguiente nivel superior y un compromiso frecuente cuando un edificio requiere un poco más de capacidad de evacuación sin abandonar la estructura estándar.
Dentro de ese rango, al pasar de 1:12 a 4:12, se alargan las vigas y aumenta la superficie de los paneles del tejado, por lo que el costo de los materiales crece gradualmente con la pendiente en lugar de dispararse. Todavía no se requiere ingeniería especial. El rango estándar existe precisamente porque los marcos pre‑diseñados se calculan y cotizan en función de él, y un proveedor puede ofrecer cualquier inclinación dentro de ese rango utilizando el mismo catálogo. Los costos solo rompen este patrón cuando se sale del rango, algo que aborda la sección de ingeniería a medida más adelante.
Pendiente mínima según el tipo de panel de cubierta
El panel del tejado, no el propietario, determina la inclinación mínima que puede emplear un edificio de acero. Cada perfil de panel sella de manera diferente, por lo que cada uno tiene su propia pendiente mínima; por debajo de esta, el agua puede filtrarse por las juntas y los orificios de los tornillos. El Código Internacional de Construcción y las disposiciones del código residencial para paneles metálicos de tejado codifican estas limitaciones según el tipo de junta, y las garantías de los fabricantes suelen ajustarse a ellas.
Tres familias de paneles cubren la mayoría de los edificios de acero:
| Tipo de panel para techo | Pendiente mínima típica | Por qué se mantiene en esa pendiente |
|---|---|---|
| Unión mecánica de costuras verticales (con sellador interno) | Aproximadamente de 0,25:12 a 1:12 | Clips ocultos y una junta plegada y sellada mantienen el agua fuera incluso casi plana |
| Unión vertical de tipo snap-lock | De 2:12 a 3:12 | Las juntas se unen sin sellador en obra, por lo que requieren mayor pendiente |
| Fijación expuesta / fijación pasante (R-panel, corrugado) | 3:12 | Las costuras solapadas y miles de penetraciones de tornillos son los puntos débiles |

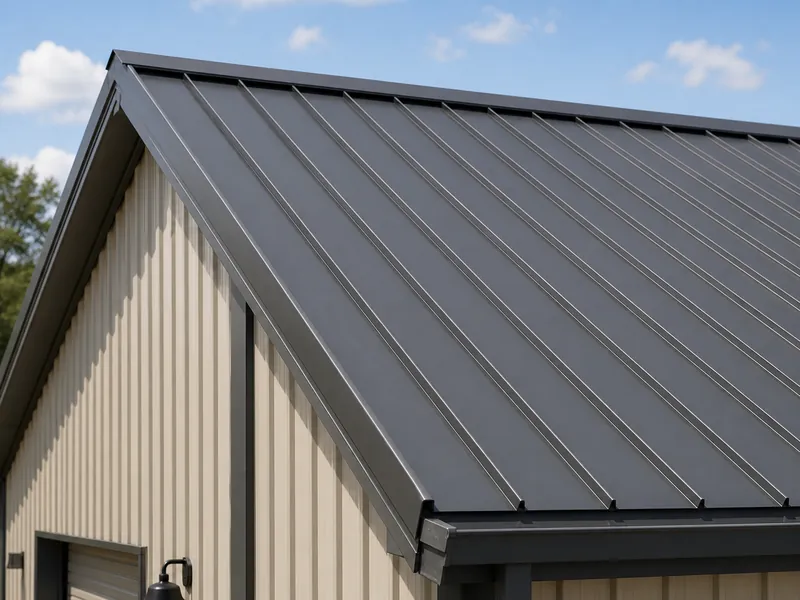

Las juntas verticales son las que permiten que un tejado de acero casi plano funcione. Un perfil de doble cierre, con sellado mecánico y sellador interno, puede estar garantizado hasta aproximadamente un cuarto de pulgada en 12 pulgadas, lo que corresponde a una pendiente de alrededor del 2 %, según la disposición del código relativa a las juntas verticales. Las juntas verticales de cierre rápido, que no llevan sellador aplicado en obra, suelen requerir entre 2:12 y 3:12. Los paneles con sujetadores expuestos, los perfiles comunes estriados y corrugados que a menudo son los más económicos, tipos de cubiertas metálicas, la mayoría de las garantías las limitan a 3:12 porque cada tornillo representa un posible punto de filtración. Algunos sistemas sellados con sujetadores expuestos tienen garantías inferiores, pero solo con los cierres adecuados y cinta selladora; por ello, confirme el panel específico en lugar de asumir el perfil.
Ninguna de estas cifras constituye un límite absoluto por sí sola. El mínimo vinculante es el más estricto: la garantía del fabricante del panel o el código de construcción que aplica su autoridad local. Un sitio húmedo o con fuertes nevadas puede elevar la inclinación mínima utilizable por encima del valor publicado por el panel. Si se baja de lo permitido por las juntas verticales, quedan los paneles metálicos destinados a membranas o techos multicapa, sistemas diferentes que esta guía no aborda.
Cómo el clima y las cargas elevan la pendiente

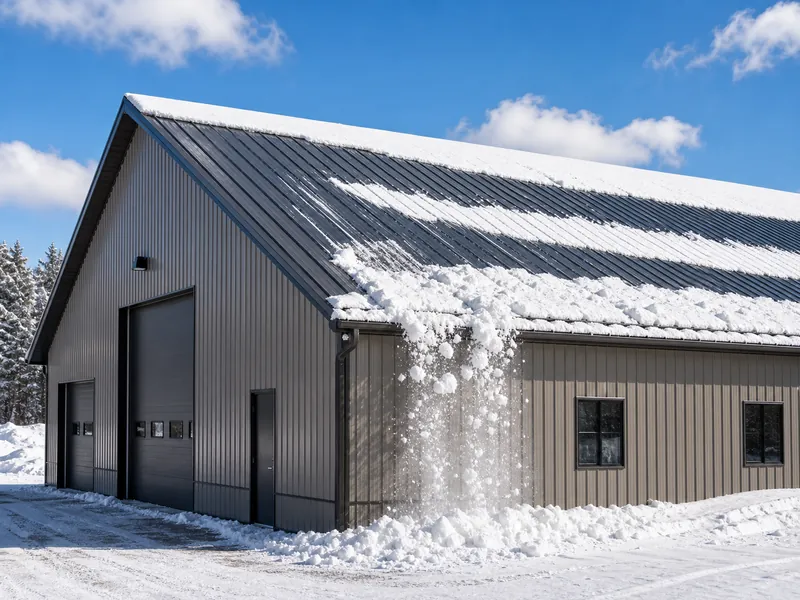

Una inclinación más pronunciada evacua la nieve y el agua más rápidamente, y en regiones con fuertes nevadas o lluvias intensas, esa capacidad de drenaje es la razón principal para abandonar el valor predeterminado de 1:12. El agua que permanece en una pendiente baja tiene más tiempo para infiltrarse entre las solapas y alrededor de los tornillos, por lo que los sitios húmedos y nevados prefieren inclinaciones de 3:12 o superiores, donde la escorrentía es rápida y es poco probable que se formen charcos. Además, la nieve añade peso: las cargas de nieve diseñadas según ASCE 7 aplican un factor de pendiente que reduce la carga acumulada a medida que el tejado se vuelve más empinado, ya que un tejado muy inclinado simplemente retiene menos nieve. Por lo tanto, la inclinación es en parte una decisión estructural, no solo de drenaje.
El viento sopla en la dirección opuesta. Un techo más alto y con mayor pendiente presenta una superficie mayor al levantamiento, por lo que el armazón, los pernos de anclaje y las conexiones están sometidos a mayores esfuerzos. carga de viento en edificios de acero A medida que aumenta la inclinación, la ingeniería debe adaptarse a ello. Los tejados más empinados ofrecen mayor volumen útil, con más altura bajo la cumbrera para grúas, entrepisos o almacenamiento apilado, pero también implican mayores longitudes de vigas, superficies de paneles y, en ocasiones, refuerzos adicionales. La inclinación “adecuada” es aquella que satisface sus necesidades de evacuación de nieve y drenaje con el menor costo en materiales y cargas.
La forma de la línea de la cubierta modifica el comportamiento de la pendiente
La inclinación y la forma de la línea de tejado son opciones independientes que interactúan entre sí. Un tejado a dos aguas simétrico divide una única cumbrera en dos pendientes iguales, por lo que su inclinación es la misma en ambos lados. Un tejado de una sola pendiente, o mono-pendiente, presenta un único plano continuo desde un muro alto hasta uno bajo, lo cual resulta adecuado para edificios que requieren evacuar el agua hacia un lado o instalar un claristorio a lo largo del muro más alto. Edificios de acero de una sola pendiente A menudo siguen la misma banda de 1:12 a 3:12 que los marcos de hastiales, pero todo el techo drena en una sola dirección, por lo que el alero descendente y sus canaletas deben estar dimensionados para soportar toda la escorrentía.
Los techos a cuatro aguas, que inclinan todas sus caras, generalmente requieren al menos 3:12 y añaden complejidad estructural, por lo que son poco comunes en los edificios industriales de acero y más frecuentes donde la estética dicta el diseño. Para la mayoría de los edificios industriales de acero, la verdadera elección es entre hastial y pendiente única, y la pendiente se establece dentro de la forma que drene el agua hacia donde el sitio lo requiera.
Cuándo una pendiente más pronunciada requiere ingeniería a medida
A partir de aproximadamente 4:12, un edificio de acero suele dejar de ser un kit estándar. Muchos fabricantes limitan su inclinación estándar alrededor de 4:12 y recomiendan refuerzos con correas o tirantes sobre las correas principales para mantener estable la estructura secundaria del tejado más largo. Los tejados más empinados, comúnmente hasta 6:12 como techo estándar y aún más inclinados en trabajos a medida, salen del catálogo y pasan a ser proyectos personalizados. diseño de edificios de acero con vigas y conexiones rediseñadas. Cada paso aumenta la longitud de las vigas, el área del panel y el tiempo de ingeniería, razón por la cual una pendiente arquitectónica pronunciada cuesta notablemente más que una baja industrial.

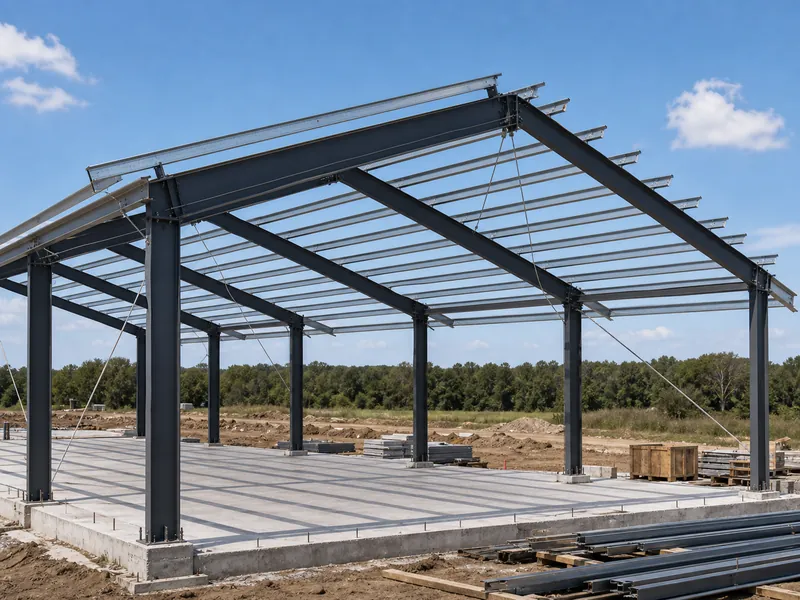

Es útil recordar dónde reside realmente la pendiente. Está integrada en la geometría del marco rígido o de las vigas y luego se transmite a lo largo del techo mediante las correas de sección C y Z a las que se fijan los paneles. Debido a que la pendiente está fijada en la estructura principal componentes metálicos para edificios en la obra, es una decisión que debe tomarse antes de la fabricación, no una idea posterior durante el montaje. Como fabricante que opera líneas dedicadas a vigas H, secciones tipo caja y correas C/Z, KAFA incorpora esa pendiente en el armazón y las correas según el ángulo especificado, de modo que el plano del techo queda preciso y los paneles se asientan sin forzar la geometría en obra.
Elegir la pendiente en el orden adecuado
Establezca primero el panel del tejado, pues fija el límite mínimo rígido que todas las demás opciones deben respetar. Una vez conocida la base del panel —alrededor de un cuarto de pulgada en 12 para juntas verticales selladas o 3:12 para paneles con sujetadores expuestos—, añada como capa superior su clima: suficiente pendiente para evacuar la nieve y la lluvia que recibe su sitio, reservando pendientes más pronunciadas solo cuando la evacuación, la carga de nieve o el espacio interior así lo exijan. Luego sitúe la inclinación final dentro del rango estándar de 1:12 a 4:12, a menos que exista una razón documentada relacionada con la nieve, el drenaje o la arquitectura que justifique pagar por una pendiente a medida. Defina esta inclinación antes de fabricar la estructura, ya que la pendiente se corta directamente en el acero, y el orden panel‑clima evita que un tejado industrial de baja pendiente sea cotizado con un panel de tejado empinado que legalmente no podría soportar.
Preguntas frecuentes
¿Cuál es la pendiente estándar de la cubierta para un edificio de acero?
Los edificios de acero estándar presentan una pendiente de techo de 1:12 a 4:12, y 1:12 suele ser la configuración predeterminada de fábrica porque utiliza la menor cantidad de acero para el techo y las vigas más cortas. Las pendientes dentro de este rango no requieren ingeniería especial, ya que el armazón pre‑diseñado está concebido y cotizado en torno a ella.
¿Cuál es la pendiente mínima para un panel de cubierta metálica?
El mínimo depende enteramente del panel: un techo de junta vertical mecánicamente sellada con sellador interno puede reducirse hasta aproximadamente 0,25:12; el techo de junta vertical de enganche rápido requiere entre 2:12 y 3:12; y los paneles con sujetadores expuestos suelen estar limitados a 3:12 por la mayoría de las garantías y el código de construcción. Operar por debajo del piso del panel anula la garantía e incrementa el riesgo de fugas en juntas y sujetadores.
¿Una pendiente más pronunciada de la cubierta cuesta más?
Sí. Una pendiente más pronunciada alarga las vigas y aumenta el área del panel del techo; además, cuando supera aproximadamente 4:12, suele requerir refuerzos de correas o ingeniería personalizada. Un techo de 1:12 es el más económico de construir y de calentar o enfriar, razón por la cual las bajas pendientes predominan en los edificios industriales de acero.
¿Es suficientemente pronunciada una pendiente de 1:12 para zonas con nieve?
Una baja pendiente de 1:12 drena lentamente, por lo que en regiones con fuertes nevadas depende más del panel del techo y del sellador de juntas para mantenerse hermético, y el armazón debe diseñarse para soportar la mayor carga de nieve que retiene un techo casi plano. Muchos edificios en zonas nevadas elevan la pendiente a 3:12 o más para que la escorrentía sea más rápida y la carga de nieve de diseño disminuya.
Lecturas adicionales
- Consejo Internacional de Códigos (IBC y IRC) — Publica los códigos de construcción y residenciales que establecen los requisitos mínimos de pendiente para los paneles de techos metálicos según el tipo de junta, base de los pisos por panel utilizados en esta guía.
- Asociación de Construcción Metálica — Organismo sectorial de sistemas de techos metálicos; sus recursos técnicos sobre baja y alta pendiente abarcan cómo el perfil del panel y el tipo de junta determinan la pendiente utilizable del techo.
- Sociedad Estadounidense de Ingenieros Civiles (ASCE 7) — Publica la norma de carga mínima de diseño, cuyo factor de nieve según la pendiente del techo explica por qué una inclinación más pronunciada soporta una menor carga de nieve de diseño.
