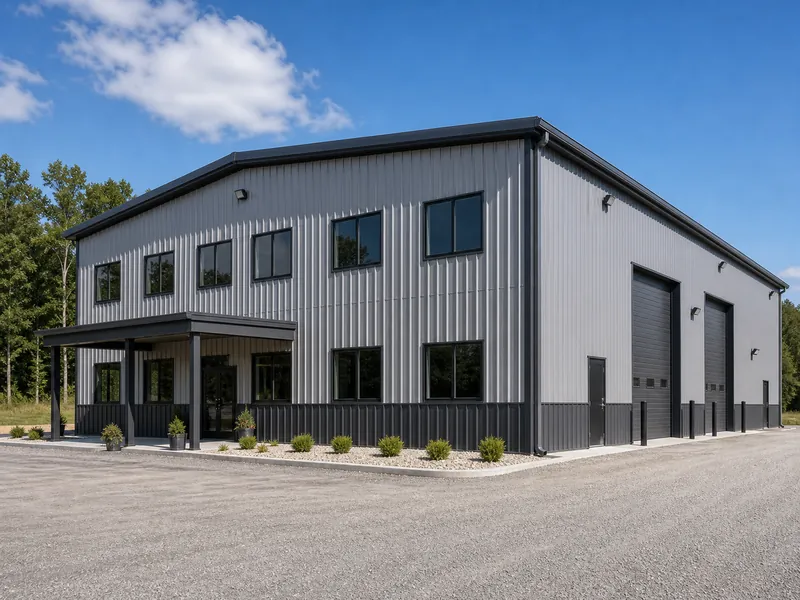

Un edificio metálico de dos plantas funciona como uno de una sola planta en cuanto a la cubierta y los muros, pero todo cambia cuando se incorpora una planta en el aire. Ese segundo nivel debe soportar personas, equipos y almacenamiento, por lo que la estructura, la cimentación y la altura se planifican en torno a la planta superior en lugar de añadirse como algo secundario. La mayoría de los propietarios optan por una distribución de dos plantas por una de dos razones: quieren duplicar el espacio útil sin comprar más terreno, o apilan dos funciones, como un taller bajo oficinas o un comercio bajo un gimnasio, en una misma huella. El acero maneja bien ambos casos, pero la planta superior, no la envolvente, es donde se concentran las verdaderas decisiones de diseño. Es de esperar que un diseño de dos plantas cueste más por metro cuadrado que uno de una sola planta con la misma huella, porque se añaden vigas de piso, un forjado, escaleras y cargas mayores. Cuánto más depende de las opciones que se describen a continuación. Estas estructuras son habituales en edificios industriales de acero, así como en proyectos de oficinas y de uso mixto.
Por qué el acero es adecuado para una segunda planta

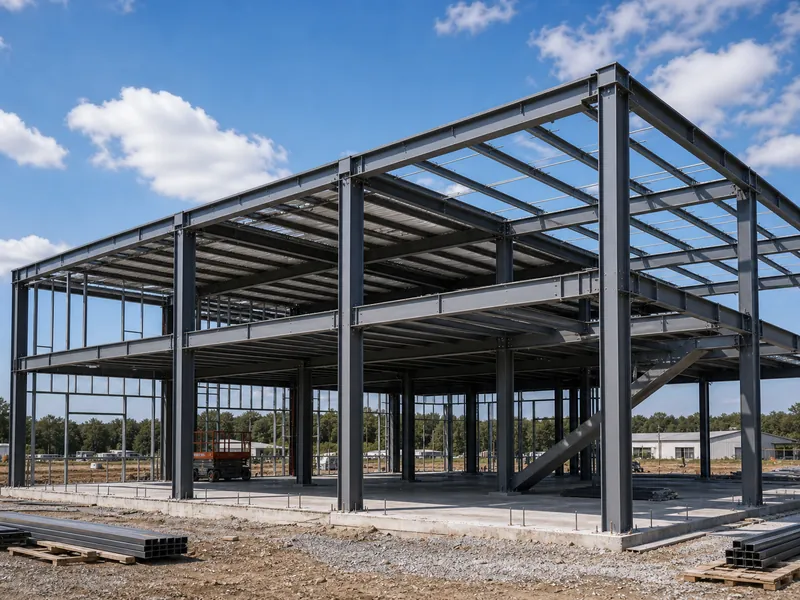

La relación resistencia-peso del acero es la principal razón por la que resulta adecuado para una segunda planta: la estructura puede soportar una planta superior sin el volumen que la madera o la mampostería portante necesitarían a la misma altura. Una estructura de acero rígida traslada el trabajo estructural a columnas y vigas, lo que también permite que la construcción con estructura de acero deje grandes áreas libres bajo el nivel superior. Subir en lugar de extenderse concentra más peso en un centro de gravedad más alto, por lo que las fuerzas laterales importan más que en un edificio de una sola planta. Un edificio más alto capta más viento, y las conexiones y el arriostramiento que resisten la carga de viento asumen una mayor parte del trabajo. Nada de esto hace automática una segunda planta; la hace lo bastante predecible para que un ingeniero pueda dimensionar la estructura.
¿Planta completa en la segunda planta o un entrepiso?

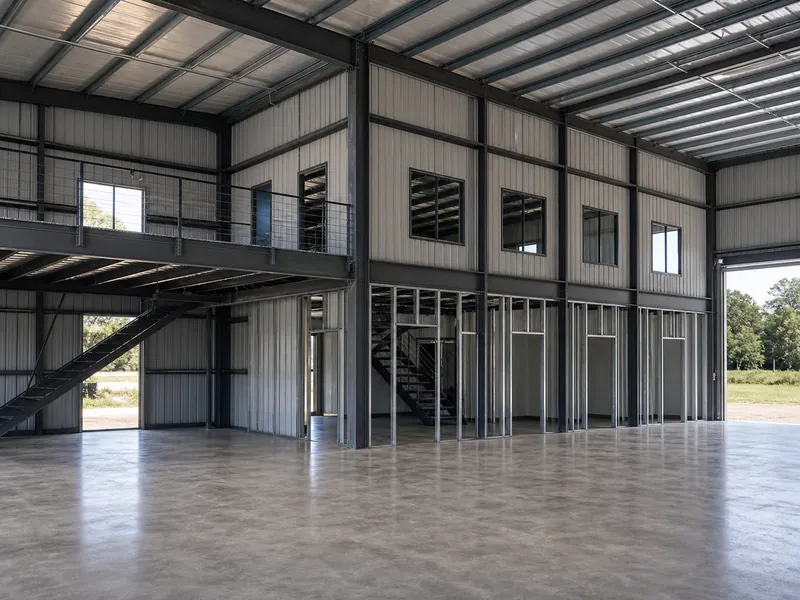

Un segundo piso completo y un entrepiso resuelven el problema del piso superior de manera diferente, y la diferencia entre ambos se refleja en la carga, el costo y la posibilidad de reversibilidad. Un segundo piso completo abarca la mayor parte o la totalidad de la superficie del edificio y se configura como un nivel estructural permanente, ideal para oficinas, espacios residenciales o cualquier uso en el que toda el área superior requiera un espacio de piso acabado y conforme a normativa. En cambio, un entrepiso es un nivel intermedio parcial, frecuentemente utilizado para almacenamiento, piezas o una pequeña oficina, que cabe dentro de la altura total del edificio y puede adaptarse o retirarse posteriormente. Los factores determinantes son la cantidad de área en el piso superior que necesita, el tipo de carga que soportará ese piso y la altura total de alero que puede construirse.
| Factor | Planta segunda completa | Entrepiso |
|---|---|---|
| Huella cubierta | La mayoría o todos | Una parte del piso |
| Uso típico | Oficinas, viviendas, ocupación total | Almacenamiento, piezas, oficina pequeña |
| Demanda de altura | Dos alturas completas desde el piso hasta el techo | Cabe dentro de una estructura más alta |
| Costo relativo | Mayor | Menor |
| Reversibilidad | Semipermanente | A menudo desmontable o ampliable |
Para muchos propietarios, primero se construye un entrepiso, con una estructura diseñada de modo que luego pueda añadirse un piso completo. Esto solo funciona si las columnas y los cimientos están dimensionados desde el principio para soportar la mayor carga futura.
Cargas de piso, estructura y el mito del vano libre
La luz libre describe la cubierta y los muros, no la planta superior, y confundir ambos conceptos es un error costoso en la planificación de un edificio de dos plantas. Una estructura de luz libre mantiene el interior libre de columnas a lo ancho del edificio, algo útil bajo el nivel superior. El forjado estructural en sí es un problema distinto: una segunda planta cargada suele apoyarse en vigas de piso y, cuando el vano se hace grande, esas vigas deben ser más peraltadas o incorporar columnas intermedias. Un buen diseño de edificio metálico trata la plataforma superior como un problema estructural independiente de la cubierta, porque un forjado proyectado como si pudiera estar tan libre de columnas como la cubierta provoca suelos flexibles e inspecciones fallidas.
La carga que debe soportar esa planta depende de lo que se coloque sobre ella. Una segunda planta de oficinas se diseña para una carga viva más ligera que una destinada a almacenamiento o equipos, y los valores que rigen provienen del código de construcción, no del fabricante. El International Building Code y la norma de cargas ASCE 7 que lo respalda fijan cargas vivas mínimas de piso según la ocupación, que el ingeniero aplica junto con las enmiendas locales. El peso también debe transmitirse hacia abajo. Una planta superior más pesada empuja más carga a través de las columnas hasta las zapatas, por lo que la cimentación del edificio metálico debe dimensionarse para la carga completa de dos plantas, no para una de una sola. Defina pronto el uso de la planta y las dimensiones aproximadas del edificio metálico, porque ambas alimentan la trayectoria de cargas. Las dimensiones exactas de las vigas y la profundidad de las zapatas son un ejercicio de ingeniería ligado a las cargas y al suelo locales, no un número que copiar de una guía.
Escaleras, salida de emergencia y altura libre

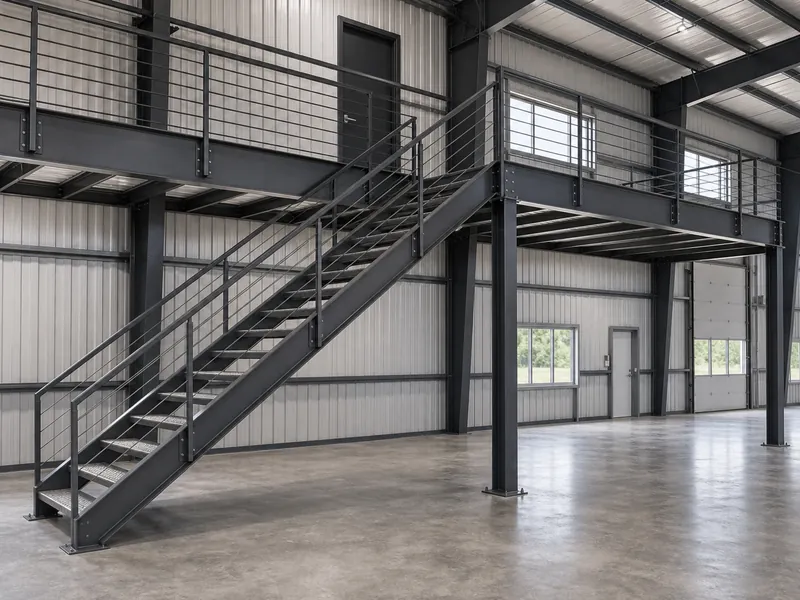

Las escaleras y salidas ocupan un área de piso real en ambos niveles, lo que las convierte en un elemento de planificación en lugar de un detalle. Una escalera debe aterrizar en algún lugar de cada piso, y la abertura que necesita reduce el área utilizable que paga por construir, por lo que pertenece al diseño desde el primer boceto. Las salidas requeridas, el ancho de la escalera y las dimensiones de la barandilla son establecidas por el código de construcción para la ocupación del edificio, y el ingeniero las dimensiona de acuerdo con eso en lugar de una regla general.
La altura libre es la otra variable que conviene definir desde el principio. Cada nivel requiere su propia altura desde el piso hasta el techo según su uso: un piso de oficina se adapta bien a una altura estándar, mientras que un piso a nivel de suelo con puertas superiores, estanterías o un montacargas necesitará mayor altura. La altura de alero del edificio debe cubrir tanto las alturas acabadas como la profundidad de la estructura del piso que las separa. Por eso, una estructura de dos plantas suele ser notablemente más alta de lo que sugerirían dos edificios de una sola planta. Fijar desde el inicio la altura libre de cada nivel evita que el piso superior se sienta reducido y asegura que la escalera cumpla con las normativas vigentes.
Usos comunes de un edificio metálico de dos plantas
Los edificios metálicos de dos plantas son adecuados para proyectos que combinan dos funciones o añaden oficinas sobre un área de trabajo. Este patrón es común en entornos industriales y comerciales, donde una zona de trabajo en la planta baja se complementa con espacio terminado en la planta superior:

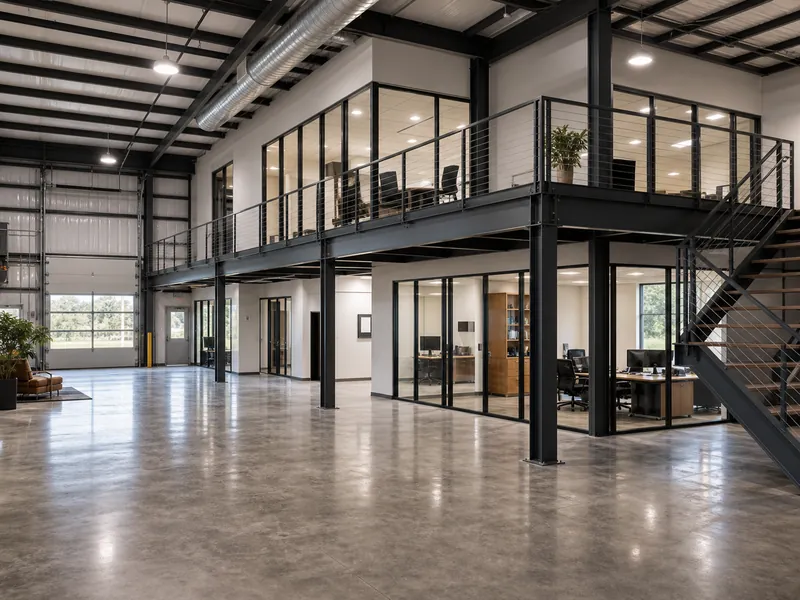

- Espacio de manufactura o almacén en la planta baja, con oficinas, control de calidad o salas de descanso en la planta alta.
- Comercio minorista, sala de exposición o gimnasio en la planta baja, con administración o estudio en la planta alta.
- Un taller o garaje junto a viviendas, el estilo barndominium que impulsa gran parte de la demanda residencial.
- Operaciones con gran volumen de almacenamiento que utilizan un entrepiso en lugar de un piso superior completo.
Cada uso establece su propia carga viva en la planta superior y su altura libre, por lo que la misma envolvente de 40 pies de ancho puede ser estructurada de manera muy diferente para oficinas que para almacenamiento de palets. Ajustar el nivel superior al trabajo de abajo es la parte que los propietarios controlan más directamente.
Qué determina el costo
Un precio para un edificio de dos plantas solo tiene sentido cuando se sabe si incluye la estructura básica o un edificio terminado y llave en mano. Una cifra solo por la estructura (marco, techo y revestimiento de paredes) queda muy por debajo de un número publicado para un proyecto instalado y llave en mano, que incluye la losa, las escaleras, los acabados interiores y el sistema del piso superior. Las tarifas publicadas por pie cuadrado para edificios metálicos varían ampliamente según la fuente y la región, y la mayoría describen estructuras de una sola planta, por lo que un proyecto de dos plantas suele ubicarse por encima de una cotización para una sola planta de la misma huella, en lugar de coincidir con ella.
El costo adicional en una construcción de dos plantas proviene de algunos puntos previsibles:
- El propio sistema del piso: vigas, entablado y cualquier columna intermedia.
- Las escaleras y las salidas obligatorias según el código, que además ocupan superficie del piso.
- Una cimentación dimensionada para la carga combinada más pesada.
- Mayor altura de alero y la estructura necesaria para alcanzarla.
Antes de comparar presupuestos, haga una rápida revisión del alcance: verifique si cada cifra corresponde a la estructura básica o a un proyecto llave en mano, si incluye la estructura del segundo piso y qué aspectos quedan excluidos. Las exclusiones comunes son mejoras en los cimientos, aislamiento, acabados interiores, permisos y transporte. Dos presupuestos que parecen muy distintos a menudo responden a alcances diferentes.
Planificación de su construcción de dos plantas
Un plan para un edificio de dos plantas se mantiene coherente cuando se establecen las restricciones en orden, en lugar de comenzar por el precio. Empiece por el uso de cada nivel, pues así fija la carga viva del piso superior y la altura libre que necesita. A partir de ahí, decida entre un entrepiso y un piso completo de segunda planta, luego dimensione las columnas y los cimientos para ese piso, incluyendo cualquier piso futuro que pueda añadirse. El costo viene al final, y se presenta como un alcance —estructura básica o llave en mano—, no como una cifra única. Si organiza estos cuatro elementos en secuencia (uso, carga, tipo de piso, cimientos), el presupuesto dejará de ser una mera estimación.
Esta es la secuencia que KAFA sigue con los clientes. Como fabricante de estructuras de acero que diseña, fabrica e instala sus propias estructuras, podemos dimensionar las columnas, las vigas de piso y las zapatas en función de la carga real de la segunda planta, en lugar de usar una plantilla genérica. Si tiene en mente un uso y una huella aproximada, puede solicitar un presupuesto y empezar desde la planta hacia arriba.
Preguntas frecuentes
¿Se puede construir un edificio metálico de dos plantas?
Sí. Las estructuras de acero soportan bien las cargas multinivel, y los edificios metálicos de dos plantas se construyen habitualmente para usos comerciales, industriales y residenciales. El límite rara vez está en el acero; suele ser la zonificación local y la aprobación normativa respecto a la altura, la ocupación y la salida, que deben confirmarse antes del diseño.
¿Cuál es la altura de un edificio metálico de dos plantas?
Las alturas de alero en los edificios metálicos de dos plantas abarcan un amplio rango, ya que la altura libre de cada nivel depende de su uso. Los niveles destinados a oficinas requieren menos altura que un piso con equipos suspendidos o estanterías. La altura total corresponde a la suma de ambas alturas terminadas más la estructura del piso que las separa, y no es una cifra fija.
¿Qué carga de piso requiere una segunda planta?
La carga viva de suelo requerida depende de la ocupación del nivel superior y está establecida por el código, no por preferencias. Un piso destinado a oficinas se diseña con una carga menor que uno utilizado para almacenamiento o equipos; su ingeniero aplica el valor mínimo del código correspondiente a ese uso, sumado a cualquier enmienda local, por lo cual es necesario definir el uso previsto antes de estructurar el piso.
¿Es un entrepiso más económico que un segundo piso completo?
Un entrepiso suele costar menos que un piso completo de segunda planta porque ocupa parte de la huella, soporta una carga más ligera o destinada al almacenamiento y, a menudo, requiere menos altura adicional. Además, resulta más flexible, ya que muchos se reajustan o eliminan posteriormente, aunque a cambio ofrece menos área terminada y habitable.
¿Requiere una construcción de dos plantas una cimentación especial?
Un edificio metálico de dos plantas ejerce mayor carga sobre sus columnas que uno de una sola planta, por lo que los cimientos y la losa se diseñan para esa carga combinada más pesada. Si ello implica cimientos más grandes o una cimentación más profunda depende del suelo y de las cargas de los pisos superiores, definidos durante el diseño y no en obra.
Lecturas adicionales
- International Building Code (IBC) — International Code Council — código de construcción modelo adoptado en las jurisdicciones de EE. UU.; regula la altura de las plantas, la ocupación, las cargas de piso, las escaleras y las salidas en edificios de varias plantas.
- ASCE 7: Minimum Design Loads and Associated Criteria — ASCE — la norma de cargas que los ingenieros utilizan para fijar las cargas vivas de piso y las fuerzas de viento y sísmicas en una estructura de dos plantas.
- Metal Building Manufacturers Association (MBMA) — organismo del sector de los sistemas de edificios metálicos, con recursos técnicos y de rendimiento sobre la construcción de acero de baja altura.
